Замена возвратного топливопровода топливного распределителя системы впрыска

Предупреждение. См. Предупреждение, относящееся к бензину и его парам во введении.

Предупреждение. См. Предупреждение о работе с горючими материалами и использовании защитных очков во введении.

1. Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
2. Снять передний выпускной воздуховод воздушного фильтра. См. Замена переднего выпускного воздуховода воздушного фильтра .
3. Снять задний выпускной воздуховод воздушного фильтра. См. Замена заднего выпускного воздуховода воздушного фильтра .

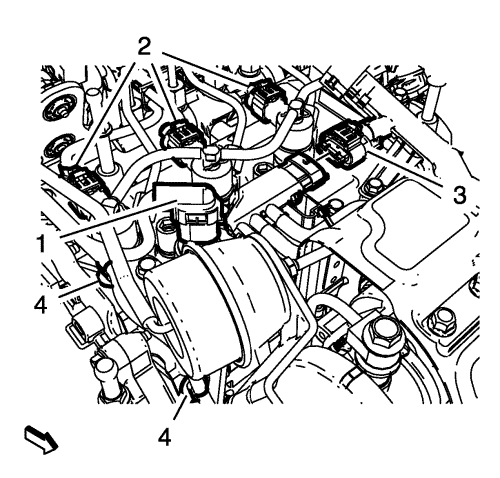

4. Отсоедините разъем (3) жгута проводов двигателя.

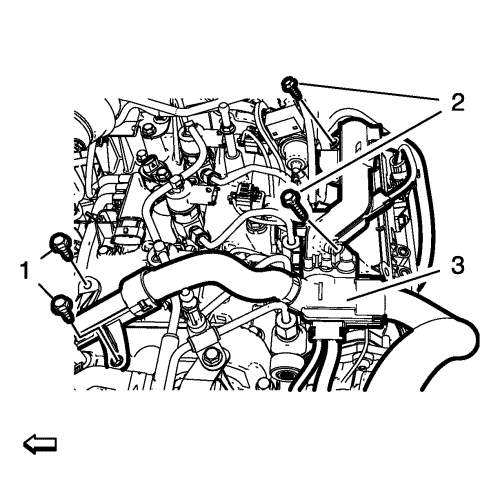

5. Отверните 2 болта (1) крепления жгута проводов двигателя и оставьте жгут проводов (3) свободно свисать.

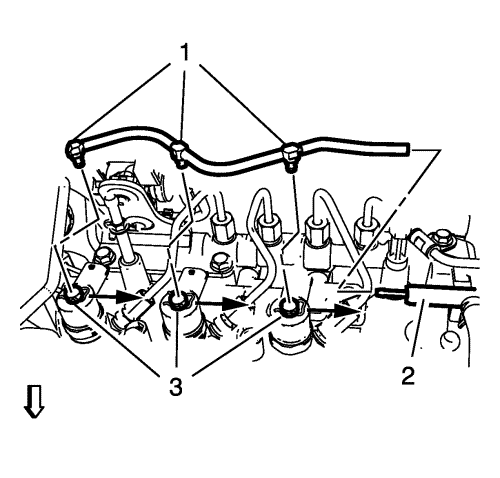

6. Снять 3 фиксатора (3) сливного шланга топливных форсунок в указанном стрелкой направлении.
7. Отсоединить 3 соединительные муфты (1) возвратного топливного шланга от 3 топливных форсунок.
8. Снимите возвратный топливопровод трубы топливного распределителя топливных форсунок с сепаратора дизельного топлива (2).
9. Снимите возвратный топливопровод трубы топливного распределителя топливных форсунок.

1. Подсоедините НОВЫЙ возвратный топливопровод трубы топливного распределителя топливных форсунок к сепаратору дизельного топлива (2).

Примечание: Соединительные муфты возвратных топливных шлангов должны со щелчком соединяться с 3 фиксирующими зажимами (3) возвратных топливных шлангов топливных форсунок.

2. Подсоединить 3 соединительные муфты (1) возвратного топливного шланга к 3 топливным форсункам.
3. Вновь прикрепите 3 фиксирующих зажима (3) возвратного топливного шланга топливных форсунок в направлении стрелки.

Осторожно: См. Предупреждение о крепежных деталях во введении.




4. Заверните 2 болта (1) жгута проводов двигателя и затяните их с моментом затяжки 10 Н·м (89 фунт дюйм).



5. Подсоедините разъем (3) жгута проводов двигателя.
6. Установить задний выпускной воздуховод воздушного фильтра. См. Замена заднего выпускного воздуховода воздушного фильтра .
7. Установить передний выпускной воздуховод воздушного фильтра. См. Замена переднего выпускного воздуховода воздушного фильтра .
8. Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
