Замена вакуумного насоса в сборе

1. Снять трубку подвода топлива к топливным форсункам. См. Замена подающего топливопровода системы впрыска – от топливного насоса высокого давления к топливной рампе .
2. Снять топливный сепаратор дизельного двигателя. См. Замена топливного сепаратора дизельного двигателя .

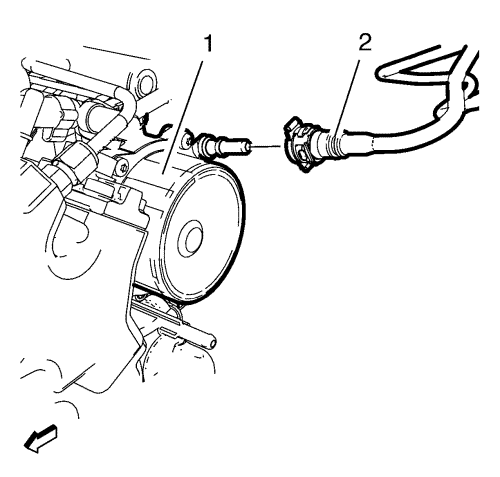

3. Снять вакуумную трубку (2) тормозного сервоусилителя с вакуумного насоса (1). См. Обслуживание пластмассового быстросъемного разъема .
4. Снять вакуумную трубку привода перепускного клапана турбокомпрессора с вакуумного насоса.

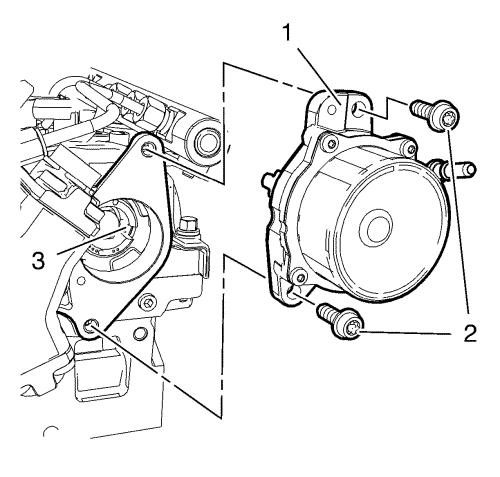

5. Отвернуть 2 болта (2) вакуумного насоса.
6. Снять вакуумный насос (1).
7. Снимите и ВЫБРОСЬТЕ прокладку вакуумного насоса.

1. Очистить уплотнительные поверхности.



2. Установить НОВУЮ прокладку вакуумного насоса.

Примечание: Запрещается наклонять исполнительное устройство вакуумного насоса в канавке (3) газораспределительного механизма.

3. Установить вакуумный насос (1).

Осторожно: См. Предупреждение о крепежных деталях во введении.

4. Завернуть 2 болта вакуумного насоса (2) и затянуть их моментом 20 Н·м (15 фунт фут).



5. Установить вакуумную трубку привода перепускного клапана турбокомпрессора на вакуумный насос.
6. Установить вакуумную трубку (2) тормозного сервоусилителя на вакуумный насос (1). См. Обслуживание пластмассового быстросъемного разъема .
7. Установить топливный сепаратор дизельного двигателя. См. Замена топливного сепаратора дизельного двигателя .
8. Установить подающий топливопровод топливных форсунок . См. Замена подающего топливопровода системы впрыска – от топливного насоса высокого давления к топливной рампе .
