Замена педали тормоза в сборе -- Дизельный двигатель 1.0 л LEB

1. Снимите подушку приборной панели (I/P). См. Замена панели приборов в сборе .
2. Снять поперечную балку приборной панели. См. Замена соединительной тяги панели приборов .

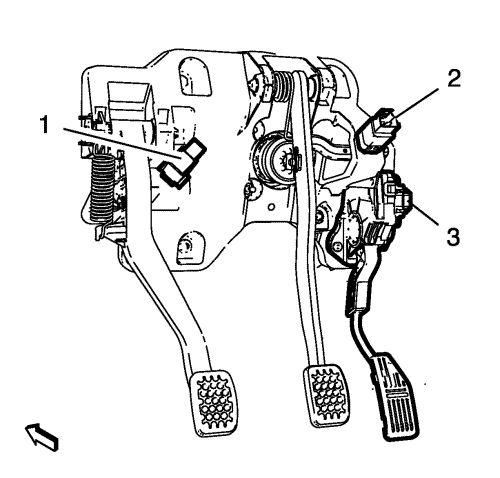

3. Отсоедините жгут проводов от датчика положения педали сцепления (1).
4. Отсоедините жгут проводов от выключателя стоп-сигнала (2).
5. Отсоедините жгут проводов от датчика положения педали акселератора (3).

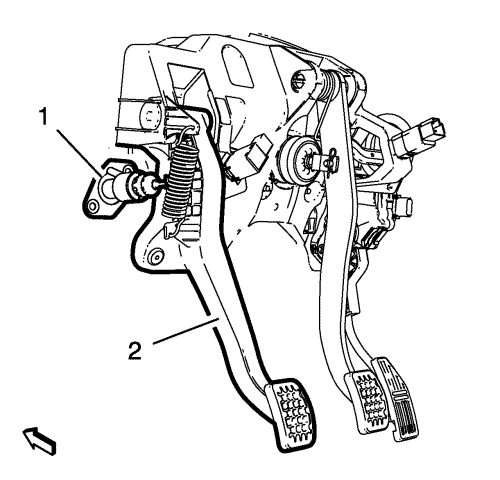

6. Отсоедините толкатель главного цилиндра сцепления (1) от педали сцепления (2). См. Главный цилиндр сцепления Замена .

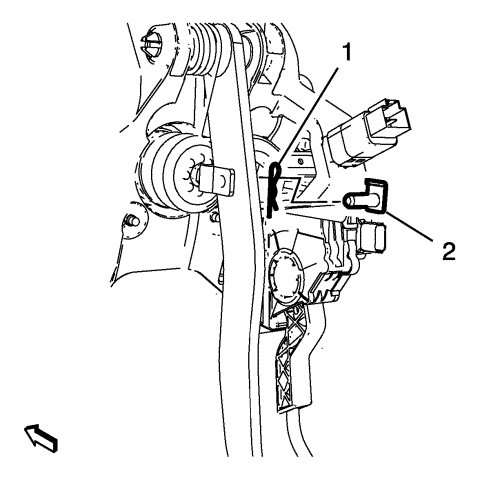

7. Снимите с педали сцепления стопорный зажим (2) и ось (1).
8. Освободите толкатель тормозного усилителя от педали тормоза.

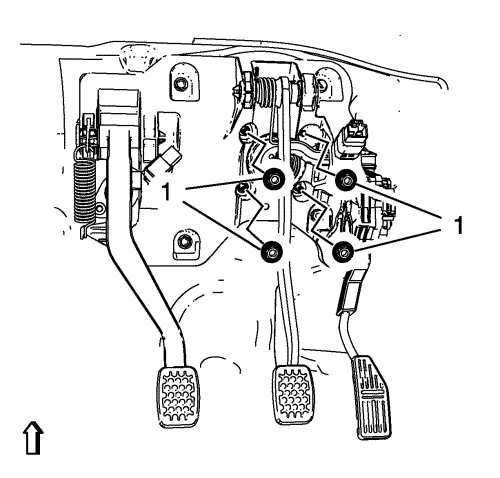

9. Выкрутить гайки крепления вакуумного усилителя к педали газа, педали тормоза и сцепления (1) с блока педалей.

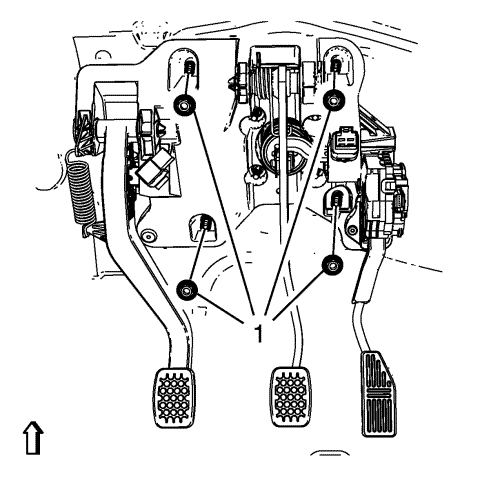

10. Открутить гайки крепления блока педалей к приборной панели (1) от блока педалей.
11. Снять блок педалей с автомобиля.
12. При необходимости снимите датчик положения педали акселератора с модуля педали ABC. См. Замена датчика положения педали акселератора .
13. При необходимости снимите выключатель стоп-сигнала с модуля педали ABC. См. Замена переключателя стоп-сигнала .

1. При необходимости установите выключатель стоп-сигнала на модуль педали ABC. См. Замена переключателя стоп-сигнала .
2. При необходимости установите датчик положения педали акселератора на модуль педали ABC. См. Замена датчика положения педали акселератора .
3. Установить блок педалей на автомобиль.

Осторожно: См. Предупреждение о крепежных деталях во введении.




4. Установить гайки крепления блока педалей к приборной панели (1) и затянуть с усилием 22 Н·м (16 фунто футов).



5. Слегка наверните стопорные гайки (1) на модуль педали тормозного усилителя и ABC.



6. Подсоедините толкатель тормозного усилителя к педали тормоза.
7. Вставьте ось (2) штока толкателя в педаль тормоза и насадите стопорный зажим (1) на ось (2).



8. Затяните крепежные гайки (1) модуля педали тормозного усилителя и ABC с моментом затяжки 22 Н·м (16 фунт фут).



9. Подсоедините толкатель главного цилиндра сцепления (1) к педали сцепления. См. Главный цилиндр сцепления Замена .



10. Подсоедините жгут проводов к датчику положения педали сцепления (1).
11. Подсоедините жгут проводов к выключателю стоп-сигнала (2).
12. Подсоедините жгут проводов к датчику положения педали акселератора (3).
13. Установить подушку приборной панели. См. Замена панели приборов в сборе .
14. Установить поперечную балку приборной панели. См. Замена соединительной тяги панели приборов .
