Замена корпуса дросселя в сборе

1. Снимите выпускной шланг охладителя нагнетаемого воздуха. См. Замена выпускного трубопровода охладителя нагнетаемого воздуха .
2. Отсоединить разъем жгута проводов корпуса дроссельной заслонки.

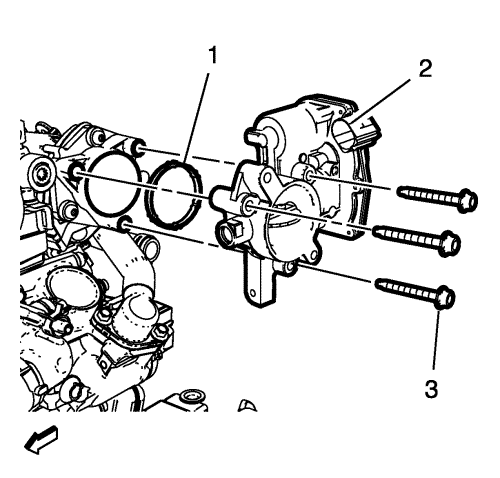

3. Отверните 3 болта (3) корпуса дроссельной заслонки в сборе.
4. Снимите корпус дроссельной заслонки в сборе (2) и уплотнительное кольцо (1). ВЫБРОСЬТЕ уплотнительное кольцо (1).

1. Установите корпус дроссельной заслонки в сборе (2) и НОВОЕ уплотнительное кольцо (1).

Осторожно: См. Предупреждение о крепежных деталях во введении.

2. Заверните 3 болта (3) корпуса дроссельной заслонки в сборе и затяните их с моментом затяжки 10 Н·м (89 фунт дюйм).
3. Подсоединить разъем жгута проводов корпуса дроссельной заслонки.
4. Установите выходной воздуховод охладителя нагнетаемого воздуха. См. Замена выпускного трубопровода охладителя нагнетаемого воздуха .
