Замена трубки подачи топлива системы впрыска - От трубы топливного распределителя до топливной форсунки

Специальный инструмент

EN-6368 Заглушки

Эквивалентные местные инструменты см. Специальный инструмент : Демонтаж и установка → Средства диагностики .

Предупреждение. См. Предупреждение, относящееся к бензину и его парам во введении.

Предупреждение. См. Предупреждение о работе с горючими материалами и использовании защитных очков во введении.

1. Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
2. Снять передний выпускной воздуховод воздушного фильтра. См. Замена переднего выпускного воздуховода воздушного фильтра .
3. Снять задний выпускной воздуховод воздушного фильтра. См. Замена заднего выпускного воздуховода воздушного фильтра .



4. Отсоедините разъем (3) жгута проводов двигателя от разъема жгута проводов свечей накаливания.



5. Отверните 2 болта (1) крепления жгута проводов двигателя и отодвиньте в сторону жгут проводов (2).



6. Отверните 3 гайки трубки подвода топлива к топливным форсункам от трубы топливного распределителя (2).
7. Отверните 3 гайки трубки подвода топлива к топливным форсункам от 3 топливных форсунок (3).
8. Снять 3 трубки (1) подвода топлива топливных форсунок.
9. Установите заглушки EN-6368 на трубу (2) топливного распределителя, на соединения 3 топливных форсунок (3) и на 3 трубки (1) подвода топлива к топливным форсункам.

Примечание: Слегка отверните трубу топливного распределителя во избежание чрезмерного натяга топливопроводов во время установки. Болты не вынимать.

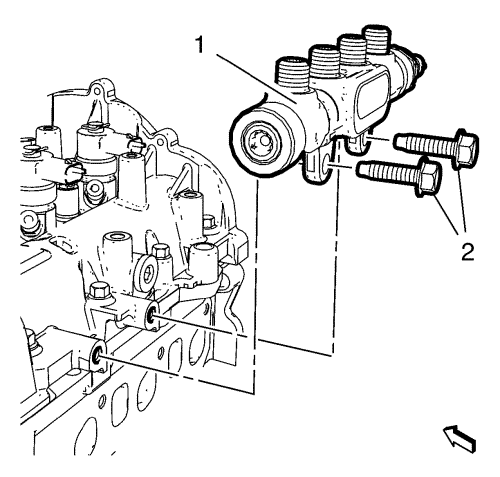

1. Ослабьте 2 болта трубы топливного распределителя (2).



2. Снять заглушки EN-6368 со всех разъемов.
3. Установите 3 трубки (1) подвода топлива к топливным форсункам.

Осторожно: См. Предупреждение о крепежных деталях во введении.

4. Приверните трубку подвода топлива к 3 топливным форсункам (3) 3-мя гайками крепления и затяните их с моментом затяжки 24 Н·м (18 фунт фут).
5. Заверните 3 гайки крепления трубки подвода топлива топливных форсунок к трубе (2) топливного распределителя и затяните их с моментом затяжки 28 Н·м (21 фунт фут).



6. Затяните 2 болта трубы топливного распределителя до момента затяжки 25 Н·м (18 фунт фут).



7. Расположите и прикрепите жгут проводов двигателя (2) к автомобилю.
8. Заверните 2 болта (1) жгута проводов двигателя и затяните их с моментом затяжки 10 Н·м (89 фунт дюйм).



9. Подсоедините разъем (3) жгута проводов двигателя к разъему жгута проводов свечей накаливания.
10. Установить задний выпускной воздуховод воздушного фильтра. См. Замена заднего выпускного воздуховода воздушного фильтра .
11. Установить передний выпускной воздуховод воздушного фильтра. См. Замена переднего выпускного воздуховода воздушного фильтра .
12. Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
