Замена генератора - Дизельный двигатель 1.0 л LEB

1. Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
2. Снимите генератор и пояс компрессора кондиционера. См. Замена ремня компрессора кондиционера и генератора .

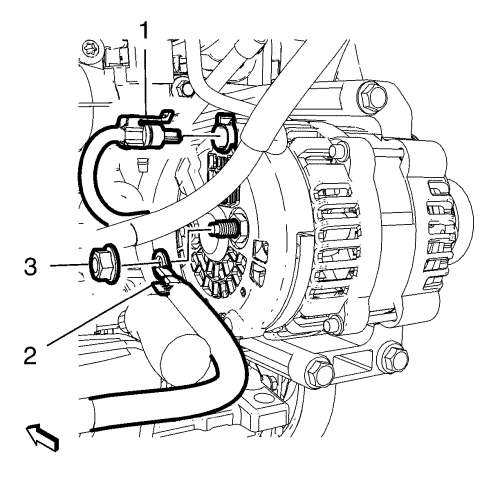

3. Отсоедините разъем (1) жгута проводов генератора.
4. Отодвиньте в сторону колпачок клеммы плюсового провода генератора.
5. Отверните гайку (3) плюсового провода генератора и снимите плюсовой провод (2).




Примечание: Снимите генератор через колесную арку.

6. Отвернуть верхний болт (4) генератора.
7. Отвернуть 2 болта (3) нижнего генератора.
8. Снять генератор (1) с кронштейн генератора (2).

Примечание: Установите генератор через колесную арку.

Примечание: Заверните вначале верхний болт генератора.

1. Установить генератор (1) на кронштейн генератора(2).

Осторожно: См. Предупреждение о крепежных деталях во введении.

2. Завернуть 2 нижних болта (3) генератора и затянуть их с моментом затяжки 22 Н·м (16 фунт фут).
3. Завернуть верхний болт (4) генератора и затянуть его с моментом затяжки 22 Н·м (16 фунт фут).



4. Подсоедините плюсовой провод (2) генератора, заверните гайку (3) плюсового провода и затяните ее с моментом затяжки 12 Н·м (106 фунт дюйм).
5. Наденьте колпачок плюсового провода на положительную клемму генератора.
6. Подсоедините разъем (1) жгута проводов генератора.
7. Установить генератор и надеть ремень компрессора воздушного кондиционера. См. Замена ремня компрессора кондиционера и генератора .
8. Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
