Замена стартера - Дизельный двигатель 1.0 л LEB

1. Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
2. Снять передний выпускной воздуховод воздушного фильтра. См. Замена переднего выпускного воздуховода воздушного фильтра .
3. Снимите воздушный фильтр, см. Замена воздушного фильтра.

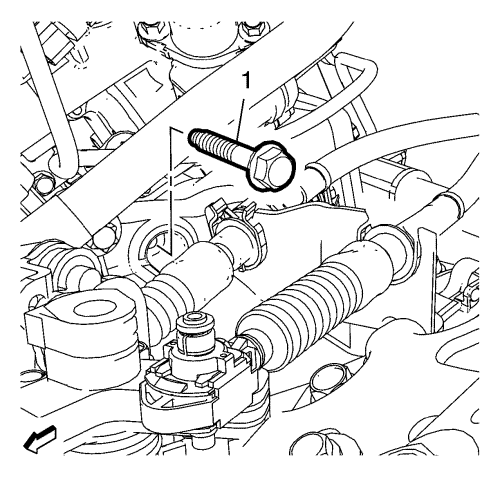

4. Отвернуть болт стартера (1).
5. Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле .
6. Снять вакуумный ресивер клапана рециркуляции выхлопных газов. См. Замена вакуумного бачка клапана рециркуляции выхлопных газов .

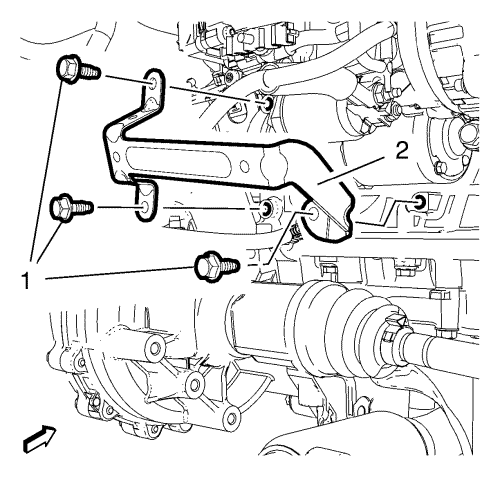

7. Отверните 3 болта (1) крепления кронштейна вакуумного бачка клапана рециркуляции выхлопных газов и снимите кронштейн (2) вакуумного бачка.

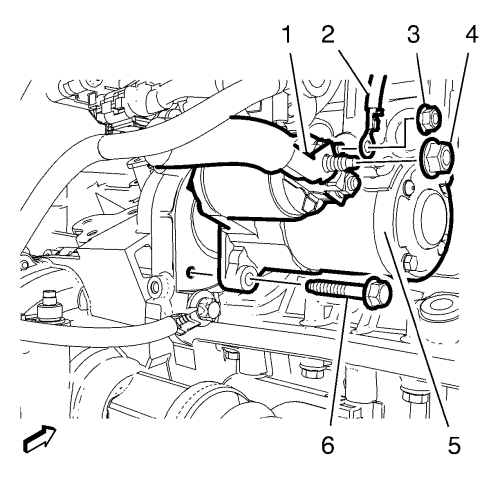

8. Отверните гайку (3) плюсового провода жгута проводов стартера и снимите плюсовый провод (2).
9. Отверните гайки (4) плюсового и минусового провода аккумуляторной батареи и снимите плюсовой и минусовой провода (1).
10. Отверните болт (6) стартера и снимите стартер (5).

Осторожно: См. Предупреждение о крепежных деталях во введении.




1. Установите стартер (5) и заверните болт (6) стартера. Затянуть болт с моментом затяжки 22 Н·м (16 фунт фут).
2. Подсоедините плюсовой и минусовой провода (1) к аккумуляторной батарее и заверните гайки крепления (4). Затяните гайку с моментом затяжки 10,5 Н·м (93 фунт дюйм).
3. Подсоедините плюсовой провод (2) жгута проводов стартера и заверните гайку (3) плюсового провода. Затяните гайку с моментом затяжки 5,5 Н·м (49 фунт дюйм).



4. Установите кронштейн (2) вакуумного бачка клапана рециркуляции выхлопных газов и заверните 3 болта (1) крепления кронштейна. Затянуть болты с моментом затяжки 22 Н·м (16 фунт фут).
5. Установить вакуумный ресивер клапана рециркуляции выхлопных газов. См. Замена вакуумного бачка клапана рециркуляции выхлопных газов .
6. Опустить автомобиль.



7. Завернуть болт (1) стартера и затянуть его с моментом затяжки 22 Н·м (16 фунт фут).
8. Установите воздушный фильтр. См. Замена воздушного фильтра .
9. Установить передний выпускной воздуховод воздушного фильтра. См. Замена переднего выпускного воздуховода воздушного фильтра .
10. Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
