Замена распределительного вала

Специальный инструмент

Эквивалентные местные инструменты см. Специальный инструмент .

1. Снимите звездочку впускного распределительного вала. См. Замена приводной шестерни впускного распредвала .
2. Снять датчик положения распределительного вала. См. Демонтаж датчика положения распредвала .




Примечание: Фиксирующие штифты обоймы EN-50514 (1) должны быть установлены точно в отверстия (показаны стрелками) звездочки (2) распределительного вала.

3. Установить держатель EN-50514 (1) с удлинителем EN-956-1 для фиксации звездочки (2) распредвала.
4. Слегка отверните болт крепления звездочки распределительного вала выпускных клапанов.
5. Снять держатель EN-50514.

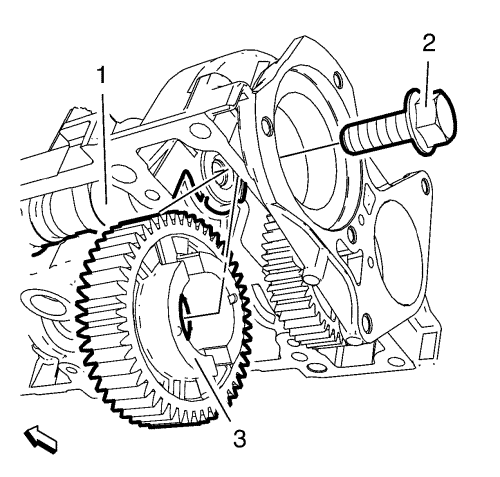

6. Отвернуть болт (2) звездочки распределительного вала выпускных клапанов.
7. Снять звездочку (3) с распределительного вала выпускных клапанов.




Примечание: Фиксирующие штифты обоймы EN-50514 (1) должны быть установлены точно в отверстия (показаны стрелками) звездочки (2) распределительного вала.

8. Установить держатель EN-50514 (1) с удлинителем EN-956-1 для фиксации звездочки (2) распредвала.
9. Ослабить болт зубчатого шкива распределительного вала .
10. Снять держатель EN-50514.



11. Отверните и ВЫБРОСЬТЕ болт (1) звездочки распределительного вала.
12. Снять звездочку (2) распредвала.
13. Снимите распределительные валы впускных и выпускных клапанов.

Примечание: Нанести на подшипники-вкладыши распределительного вала моторное масло.

1. Установите распределительные валы впускных и выпускных клапанов.




Примечание: Очистить контактные поверхности распределительного вала, звездочки распределительного вала и болт звездочки.

2. Установить звездочку (2) распределительного вала.
3. Установить болт зубчатого шкива распределительного вала (1).




Примечание: Фиксирующие штифты обоймы EN-50514 (1) должны быть установлены точно в отверстия (показаны стрелками) звездочки (2) распределительного вала.

4. Установить держатель EN-50514 (1) с удлинителем EN-956-1 для фиксации звездочки (2) распредвала.

Осторожно: См. Предупреждение о крепежных деталях во введении.

Осторожно: См. Предупреждение по затяжке крепежных элементов до предела текучести во введении.

5. Затяните НОВЫЙ болт звездочки распределительного вала впускных клапанов на первом этапе с моментом затяжки 100 Н·м (74 фунт фут).
6. Окончательно затяните болт крепления звездочки распределительного вала на угол 45 градусов, используя угломер EN-45059.
7. Снимите держатель EN-50514 со звездочки распределительного вала.



8. Установите 2 стопорных инструмента EN-50515 (1).



9. Установить звездочку (3) распределительного вала выпускных клапанов.
10. Заверните НОВЫЙ болт (2) звездочки распределительного вала выпускных клапанов.

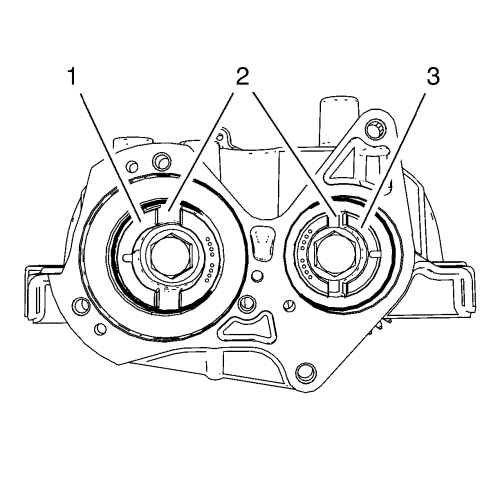

11. Обеспечьте вертикальное положение пазов (2) звездочки (1) распределительного вала выпускных клапанов.




Примечание: Фиксирующие штифты обоймы EN-50514 (1) должны быть установлены точно в отверстия (показаны стрелками) звездочки (2) распределительного вала.

12. Установить держатель EN-50514 (1) с удлинителем EN-956-1 для фиксации звездочки (2) распредвала.

Осторожно: См. Предупреждение о крепежных деталях во введении.

Осторожно: См. Предупреждение по затяжке крепежных элементов до предела текучести во введении.

13. Затяните НОВЫЙ болт звездочки распределительного вала выпускных клапанов с моментом затяжки 100 Н·м (74 фунт фут).
14. Окончательно затяните болт крепления звездочки распределительного вала на угол 45 градусов, используя угломер EN-45059.
15. Снимите держатель EN-50514 со звездочки распределительного вала.
16. Установить датчик положения распределительного вала. См. Установка датчика положения распредвала .
17. Установите звездочку впускного распределительного вала. См. Замена приводной шестерни впускного распредвала .
