Замена звездочки выпускного распределительного вала

Специальный инструмент

Эквивалентные местные инструменты см. Специальный инструмент .

1. Снять прокладку крышки корпуса распределительного вала. См. Замена прокладки крышки корпуса распредвала .
2. Снять вакуумный насос. См. Снятие вакуумного насоса .
3. Снять топливный насос высокого давления. См. Демонтаж топливного насоса высокого давления .
4. Снять трубу топливного распределителя. См. Демонтаж трубы топливного распределителя .



5. Снимите 2 заглушки (1) и (3) центрального отверстия крышки распредвала с корпуса распределительного вала (2).



6. Установите 2 EN-50515 стопорных инструмента (1) и зафиксируйте распределительные валы выпускных и впускных клапанов.

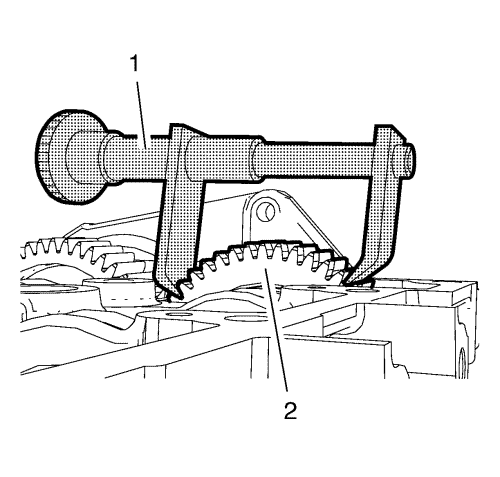

7. Установите стопорный инструмент EN-50509 (1) для фиксации разрезной звездочки (2) распределительного вала впускных клапанов.




Примечание: Фиксирующие штифты обоймы EN-50514 (1) должны быть установлены точно в отверстия (показаны стрелками) звездочки (2) распределительного вала.

8. Установить держатель EN-50514 (1) с удлинителем EN-956-1 для фиксации звездочки (2) распредвала.
9. Слегка отверните болт крепления звездочки распределительного вала выпускных клапанов.
10. Снять держатель EN-50514.



11. Снять и ВЫБРОСИТЬ болт зубчатого колеса выпускного распредвала (2).
12. Снять звездочку (3) с распределительного вала выпускных клапанов.

1. Установить звездочку (3) распределительного вала выпускных клапанов.
2. Заверните НОВЫЙ болт (2) звездочки распределительного вала выпускных клапанов.



3. Обеспечьте вертикальное положении пазов (2) звездочки (3) распредвала впускных клапанов и звездочки (1) распредвала выпускных клапанов.



4. Снимите проверочный инструмент для шестерен или стопорный инструмент EN-50509 (1) со звездочки (2) распределительного вала впускных клапанов.




Примечание: Фиксирующие штифты обоймы EN-50514 (1) должны быть установлены точно в отверстия (показаны стрелками) звездочки (2) распределительного вала.

5. Установить держатель EN-50514 (1) с удлинителем EN-956-1 для фиксации звездочки (2) распредвала.

Осторожно: См. Предупреждение о крепежных деталях во введении.

Осторожно: См. Предупреждение по затяжке крепежных элементов до предела текучести во введении.

6. Затяните НОВЫЙ болт звездочки распределительного вала выпускных клапанов на первом этапе с моментом затяжки 100 Н·м (74 фунт фут).
7. Окончательно затяните болт крепления звездочки на угол 45 градусов, используя угломер EN-45059.
8. Снимите держатель EN-50514 со звездочки распределительного вала.



9. Снять 2 стопорных инструмента EN-50515 (1).



10. Установите 2 заглушки (1) и (3) центрального отверстия крышки распредвала на корпус распределительного вала (2) и затяните их с моментом 25 Н·м (18 фунт фут).
11. Установите трубу топливного распределителя. См. Установка трубы топливного распределителя .
12. Установите топливный насос высокого давления. См. Установка топливного насоса высокого давления .
13. Установить вакуумный насос. См. Установка вакуумного насоса .
14. Установить прокладку крышки корпуса распределительного вала. См. Замена прокладки крышки корпуса распредвала .
