Замена распределительного вала выпускных клапанов

Специальный инструмент

Эквивалентные местные инструменты см. Специальный инструмент .

1. Снимите звездочку выпускного распределительного вала. См. Замена звездочки выпускного распределительного вала .
2. Снять датчик положения распределительного вала. См. Демонтаж датчика положения распредвала .

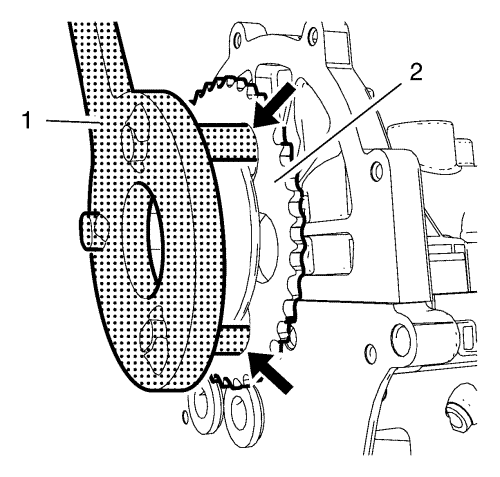

Примечание: Фиксирующие штифты обоймы EN-50514 (1) должны быть установлены точно в отверстия (показаны стрелками) звездочки (2) распределительного вала.

3. Установить держатель EN-50514 (1) с удлинителем EN-956-1 для фиксации звездочки (2) распредвала.
4. Ослабить болт зубчатого шкива распределительного вала .
5. Снять держатель EN-50514.

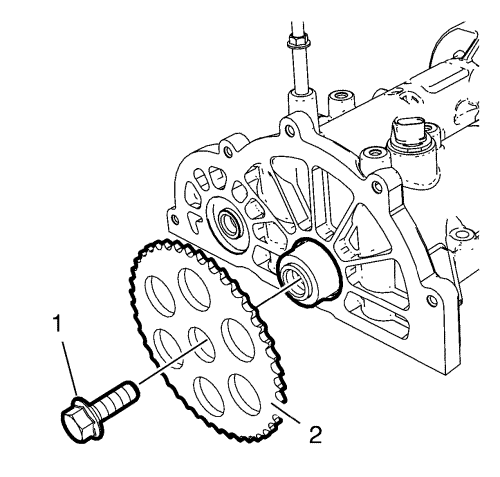

6. Отвернуть болт звездочки распределительного вала (1).
7. Снять звездочку (2) распредвала.
8. Снимите выпускной распредвал.

Примечание: Нанести на подшипники-вкладыши распределительного вала моторное масло.

1. Установите выпускной распредвал.




Примечание: Очистить контактные поверхности распределительного вала, звездочки распределительного вала и болт звездочки.

2. Установить звездочку (2) распределительного вала.
3. Установить болт зубчатого шкива распределительного вала (1).




Примечание: Фиксирующие штифты держателя EN-50514 (1) должны быть установлены точно в отверстия (стрелки) звездочки распредвала (2).

4. Установить держатель EN-50514 (1) с удлинителем EN-956-1 для фиксации звездочки (2) распредвала.

Осторожно: См. Предупреждение о крепежных деталях во введении.

Осторожно: См. Предупреждение по затяжке крепежных элементов до предела текучести во введении.

5. Затяните НОВЫЙ болт (1) звездочки распределительного вала на первом этапе с моментом затяжки 100 Н·м (74 фунт фут).
6. Окончательно затяните болт крепления звездочки распределительного вала на угол 45 градусов, используя угломер EN-45059.
7. Снять держатель EN-50514.
8. Установить датчик положения распределительного вала. См. Установка датчика положения распредвала .
9. Установите звездочку выпускного распределительного вала. См. Замена звездочки выпускного распределительного вала .
