Spark

Замена впускного канала охладителя нагнетаемого воздуха

1. Снять облицовку переднего бампера. См. Замена облицовки переднего бампера .
2. Снимите крышку проема окантовки переднего бампера. См. Замена крышки проема окантовки переднего бампера .

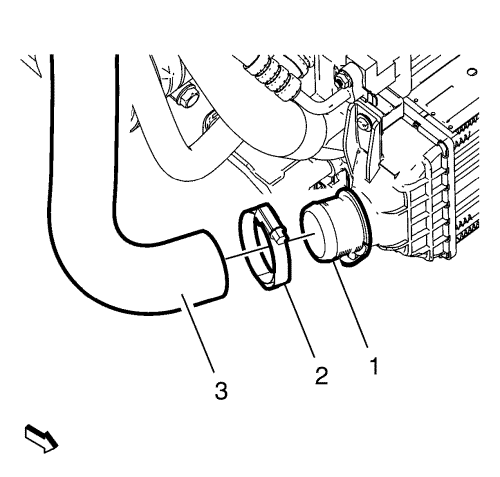

3. Снимите хомут (2) впускного воздуховода охладителя нагнетаемого воздуха.
4. Снимите впускной воздуховод (3) с охладителя нагнетаемого воздуха (1).



5. Снимите хомут (2) впускного воздуховода охладителя нагнетаемого воздуха.
6. Снимите впускной воздуховод (3) охладителя нагнетаемого воздуха с турбокомпрессора (1).
7. Снять впускной канал охладителя нагнетаемого воздуха (3).

1. Установите впускной воздуховод (3) охладителя нагнетаемого воздуха.
2. Наденьте впускной воздуховод (3) охладителя нагнетаемого воздуха вместе с хомутом (2) на турбокомпрессор (1).



3. Наденьте впускной воздуховод (3) охладителя нагнетаемого воздуха вместе с хомутом (2) на охладитель нагнетаемого воздуха (1).
4. Установите крышку проема окантовки переднего бампера. См. Замена крышки проема окантовки переднего бампера .
5. Установите переднюю облицовку бампера. См. Замена облицовки переднего бампера .
