Замена выпускной трубы - Дизельный двигатель 1.0 л LEB

Предупреждение. См. Предупреждение об обслуживании выпускной системы во введении.

Предупреждение. См. Предупреждение: защитные очки и перчатки во введении.

Осторожно: Не изгибайте гибкий выпускной патрубок более чем на 10 градусов в любом направлении. Изгибание свыше 10 градусов или скручивание в пределах ±0,5 градусов приведет к повреждению гибкой соединительной муфты выпускного патрубка.

1. Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле .

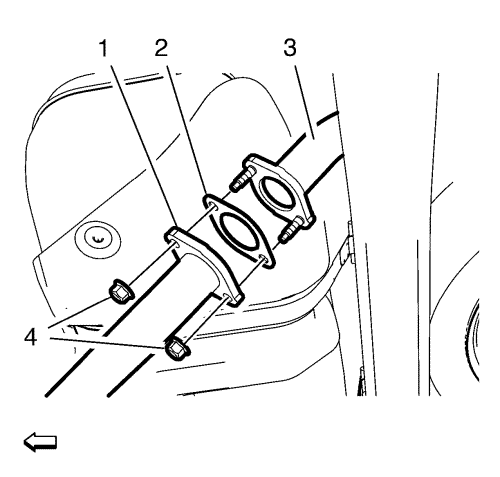

2. Отверните и ВЫБРОСЬТЕ 2 гайки (4) заднего глушителя выхлопной системы.
3. Снимите задний глушитель (3) с прокладкой (2) с выхлопной трубы (1).

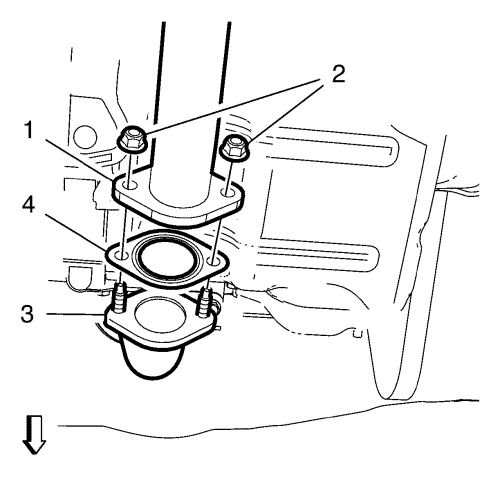

4. Отверните и ВЫБРОСЬТЕ 2 гайки (2) каталитического нейтрализатора.
5. Снимите выхлопную трубу (1) с прокладкой (4) с каталитического нейтрализатора (3).

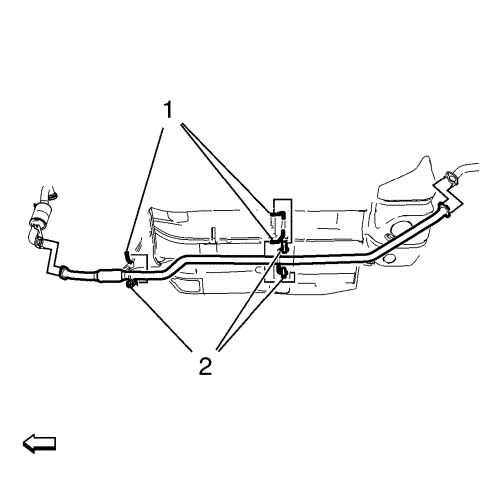

6. Снимите 3 передние опорные подушки (2) глушителя выхлопной системы с 3 подвесок (1).
7. Снимите выхлопную трубу.

1. Установить выпускную трубу.



2. Подсоедините передние опорные подушки (2) глушителя выхлопной системы к подвескам (1).

Осторожно: См. Предупреждение о крепежных деталях во введении.




3. Подсоедините выхлопную трубу (1) с НОВОЙ прокладкой (4) и с 2 НОВЫМИ гайками (2) к каталитическому нейтрализатору (3) и затяните гайки с моментом затяжки 46 Н·м (34 фунт фут).



4. Подсоедините выхлопную трубу (1) с НОВОЙ прокладкой (2) и 2 НОВЫМИ гайками (4) к заднему глушителю (3) и затяните гайки с моментом затяжки 46 Н·м (34 фунт фут).
5. Опустить автомобиль.
