Замена обратного топливопровода

Специальный инструмент

EN-6015 Заглушки

Эквивалентные местные инструменты см. Специальный инструмент : Демонтаж и установка → Средства диагностики .

Предупреждение. См. Предупреждение, относящееся к бензину и его парам во введении.

Предупреждение. См. Предупреждение о работе с горючими материалами и использовании защитных очков во введении.

1. Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .

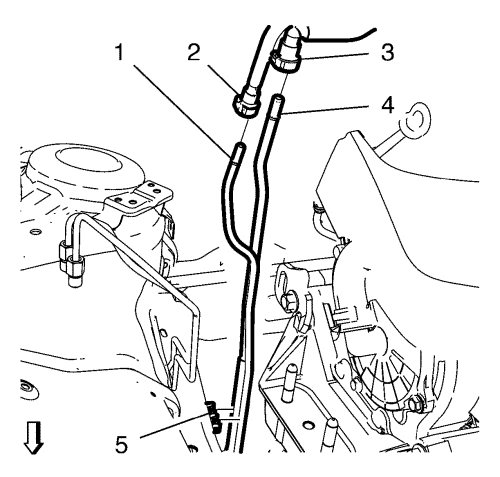

2. Отсоедините промежуточный возвратный топливопровод (4) от переднего возвратного топливопровода (3). См. Обслуживание пластмассового быстросъемного разъема .
3. С помощью заглушек EN-6015 закройте отверстия переднего возвратного топливопровода (3) и промежуточного возвратного топливопровода (4).
4. Освободите из фиксатора (5) промежуточный подающий топливопровод (1) и промежуточный возвратный топливопровод (4).



5. Отсоедините промежуточный возвратный топливопровод (1) от возвратного топливопровода (2) датчика топлива. См. Обслуживание пластмассового быстросъемного разъема .
6. С помощью заглушек EN-6015 закройте отверстия промежуточного возвратного топливопровода (1) и возвратного топливопровода (2) датчика топлива.
7. Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле .

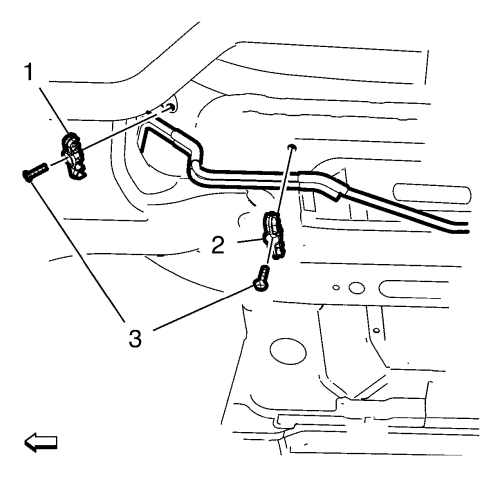

8. Выверните болт (3) крепления кронштейна топливопровода и снимите зажим (1) кронштейна топливопровода с перегородки моторного отсека.
9. Выверните 4 болта (3) крепления кронштейна топливопровода и снимите 4 зажима (2) кронштейна топливопровода с нижней части кузова.
10. Снять возвратный топливопровод.

1. Установите возвратный топливопровод.

Осторожно: См. Предупреждение о крепежных деталях во введении.

2. Заверните и затяните 4 болта (3) крепления кронштейна топливопровода и прикрепите 4 зажима (2) кронштейна топливопровода к нижней части кузова.
3. Заверните и затяните болт (3) крепления кронштейна топливопровода и закрепите зажим (1) кронштейна топливопровода на перегородке моторного отсека.



4. Снимите заглушки EN-6015 с промежуточного возвратного топливопровода (1) и возвратного топливопровода (2) датчика топлива.
5. Подсоедините промежуточный возвратный топливопровод (1) к возвратному топливопроводу (2) датчика топлива. См. Обслуживание пластмассового быстросъемного разъема .
6. Опустить автомобиль.



7. Снимите заглушки EN-6015 с переднего возвратного топливопровода (3) и возвратного топливопровода (4).
8. Подсоедините возвратный топливопровод (4) к переднему возвратному топливопроводу (3). См. Обслуживание пластмассового быстросъемного разъема .
9. Прикрепите к фиксатору (5) промежуточный подающий топливопровод (1) и возвратный топливопровод (4).
10. Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
