Spark

Замена передней трубки подачи топлива

Специальный инструмент

CH-807 Заглушки

Эквивалентные местные инструменты см. Специальный инструмент : Демонтаж и установка → Средства диагностики .

Предупреждение. См. Предупреждение, относящееся к бензину и его парам во введении.

Предупреждение. См. Предупреждение о работе с горючими материалами и использовании защитных очков во введении.

1. Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
2. Снять передний выпускной воздуховод воздушного фильтра. См. Замена переднего выпускного воздуховода воздушного фильтра .
3. Снять задний выпускной воздуховод воздушного фильтра. См. Замена заднего выпускного воздуховода воздушного фильтра .

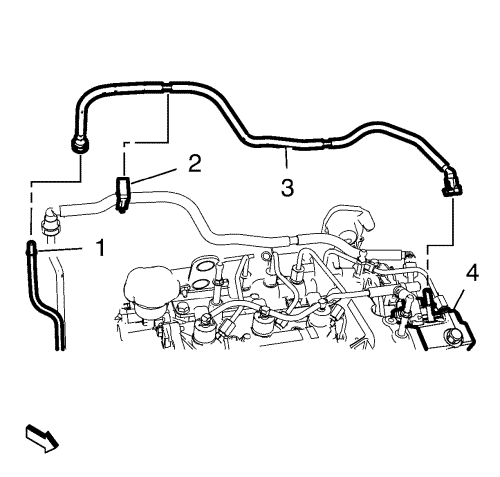

4. Отсоедините переднюю трубку (3) подвода топлива от промежуточного подающего топливопровода (1). См. Обслуживание пластмассового быстросъемного разъема .
5. Закройте отверстие промежуточного подающего топливопровода (1) заглушкой CH-807.
6. Отсоединить передний подающий топливопровод от топливного насоса высокого давления (4). См. Обслуживание пластмассового быстросъемного разъема .
7. Закройте отверстие переднего подающего топливопровода заглушкой CH-807.
8. Закройте отверстие топливного насоса высокого давления (1) заглушкой CH-807.
9. Снимите зажим (2) с переднего подающего топливопровода.
10. Снять подающий передний топливопровод (3).

1. Установите передний подающий топливопровод (3).
2. Снимите заглушки CH-807 с переднего подающего топливопровода (3).
3. Снимите заглушку CH-807 с промежуточного подающего топливопровода (1).
4. Снимите заглушку CH-807 с топливного насоса высокого давления (4).
5. Подсоедините переднюю трубку подвода топлива к топливному насосу высокого давления (4). См. Обслуживание пластмассового быстросъемного разъема .
6. Соедините передний подающий топливопровод с промежуточным топливопроводом (1). См. Обслуживание пластмассового быстросъемного разъема .
7. Прикрепите передний подающий топливопровод в зажиме (2).
8. Установить задний выпускной воздуховод воздушного фильтра. См. Замена заднего выпускного воздуховода воздушного фильтра .
9. Установить передний выпускной воздуховод воздушного фильтра. См. Замена переднего выпускного воздуховода воздушного фильтра .
10. Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
