Замена топливного сепаратора дизельного двигателя

Эквивалентные местные инструменты см. Специальный инструмент : Демонтаж и установка → Средства диагностики .

Предупреждение. См. Предупреждение, относящееся к бензину и его парам во введении.

Предупреждение. См. Предупреждение о работе с горючими материалами и использовании защитных очков во введении.

1. Откройте капот.
2. Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
3. Снять передний выпускной воздуховод воздушного фильтра. См. Замена переднего выпускного воздуховода воздушного фильтра .
4. Снять задний выпускной воздуховод воздушного фильтра. См. Замена заднего выпускного воздуховода воздушного фильтра .
5. Отсоединить передний возвратный топливопровод от топливного сепаратора См. Обслуживание пластмассового быстросъемного разъема .
6. Установите на отверстия переднего возвратного топливопровода заглушки EN-6015.
7. Установите на отверстия сепаратора дизельного топлива заглушки EN-6368.



8. Освободите 3 фиксирующих зажима (7)возвратных топливных шлангов топливных форсунок в направлении стрелки.
9. Отсоединить 3 соединительные муфты (1) возвратного топливного шланга от 3 топливных форсунок.
10. Выкрутить болт (4) топливного сепаратора дизельного двигателя.
11. Снять хомут (6) возвратного топливного шланга.
12. Отсоединить возвратный топливный шланг (2) от топливного насоса высокого давления.
13. Отверните болт (5) трубки подвода топлива топливных форсунок.
14. Снять топливный сепаратор дизельного двигателя (3).

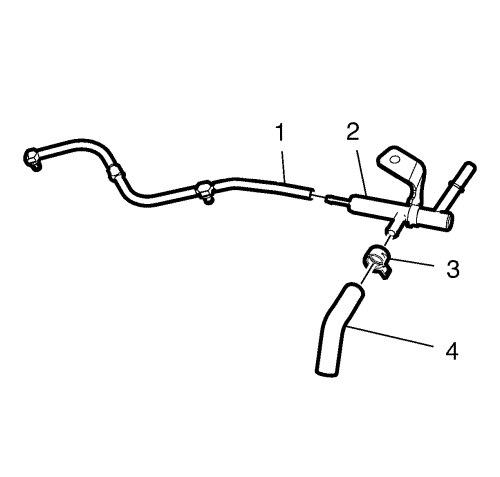

15. Снимите трубку (1) возврата топлива трубы топливного распределителя топливных форсунок с сепаратора дизельного топлива (2).
16. Снимите возвратный топливный шланг (4) и хомут (3) с сепаратора дизельного топлива (2).

1. Установите возвратный топливный шланг (4) и хомут (3) на сепаратор дизельного топлива (2).
2. Установите НОВУЮ трубку (1) возврата топлива трубы топливного распределителя топливных форсунок на сепаратор дизельного топлива (2).



3. Установить топливный сепаратор дизельного двигателя (3).

Осторожно: См. Предупреждение о крепежных деталях во введении.

4. Заверните болт (5) трубки подвода топлива топливных форсунок и затяните его с моментом затяжки 10 Н·м (89 фунт дюйм).
5. Установить болт (4) сепаратора дизельного топлива и затянуть его с моментом затяжки 10 Н·м (89 фунт дюйм).
6. Подсоедините возвратный топливный шланг (2) и хомут (6) к топливному насосу высокого давления.

Примечание: Соединительные муфты возвратных топливных шлангов должны со щелчком соединяться с 3 фиксирующими зажимами (7) возвратных топливных шлангов топливных форсунок.

7. Подсоединить 3 соединительные муфты (1) возвратного топливного шланга к 3 топливным форсункам.
8. Прикрепите 3 фиксирующих зажима (7) возвратных топливных шлангов топливных форсунок в направлении стрелки.
9. Снять заглушки EN-6015.
10. Снять заглушки EN-6368.
11. Присоединить передний возвратный топливопровод к топливному сепаратору. См. Обслуживание пластмассового быстросъемного разъема .
12. Установить задний выпускной воздуховод воздушного фильтра. См. Замена заднего выпускного воздуховода воздушного фильтра .
13. Установить передний выпускной воздуховод воздушного фильтра. См. Замена переднего выпускного воздуховода воздушного фильтра .
14. Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
