Spark

Впускной коллектор, монтаж

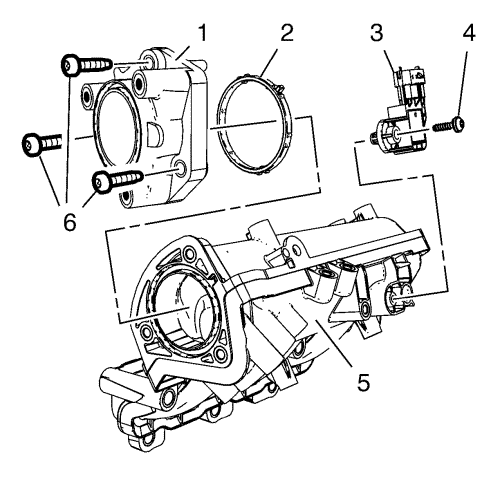

1. Установить уплотнение (2) переходника корпуса дроссельной заслонки.
2. Установить переходник (1) корпуса дроссельной заслонки на впускной коллектор (5).

Осторожно: См. Предупреждение о крепежных деталях во введении.

3. Ввернуть 3 болта переходника корпуса дроссельной заслонки (6) и затянуть с моментом затяжки 9 Н·м (80 фунт дюйм).
4. Установить датчик абсолютного давления в коллекторе (3) на впускной коллектор (5).
5. Установите болт (4) датчика абсолютного давления в коллекторе и затяните его.
