Подвеска двигателя/коробки передач - с EN-49802 и EN-50176

Специальный инструмент

Эквивалентные местные инструменты см. Специальный инструмент .

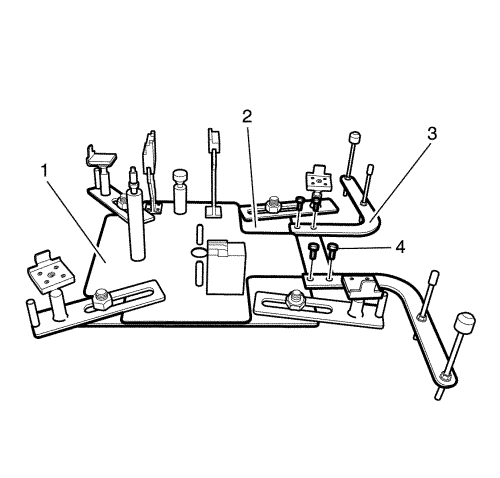

1. Установить адаптер (3) на опору подрамника EN-49802 (2).
2. Вкрутить болты (4).
3. Установить поддон для демонтажа силового агрегата EN-50176 (1) на опору подрамника EN-49802 (2).

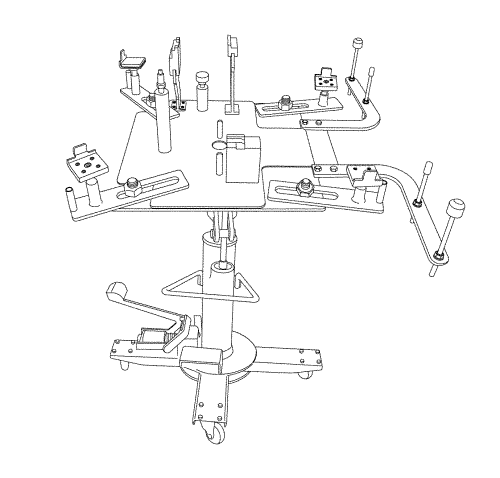

4. Установить поддон для демонтажа силового агрегата EN-50176 с опорой подрамника EN-49802 на домкрат.
5. Чтобы закрепить конструкцию, вставить болты с гайками в отверстие между поддоном для демонтажа силового агрегата EN-50176, опорой подрамника EN-49802 и домкратом.

1. Поднять автомобиль на полную высоту. См. Подъем и пользование домкратом на автомобиле .
2. Снять изолятор переднего отсека. См. Замена нижней крышки облицовки переднего бампера .



3. Установить поддон для демонтажа силового агрегата EN-50176 с опорой подрамника EN-49802 на домкрате под силовой агрегат.

Примечание: Убедиться, что 4 штифта закреплены в отверстиях подрамника и рамы кузова.

4. Отслеживая перемещение в 5 указанных местах, поднять поддон для демонтажа силового агрегата EN-50176 с опорой подрамника EN-49802 с помощью домкрата.

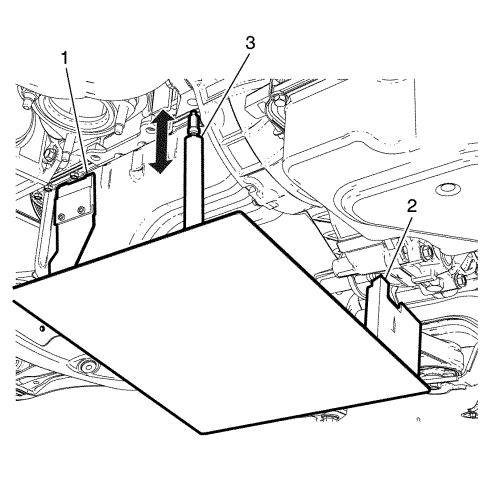

Примечание: Проследить, чтобы все три опоры 3 (1, 2, 3) поддона EN-50176 вошли в контакт с силовым агрегатом.

5. Поднять поддон EN-50176 с помощью домкрата так, чтобы опоры (1) и (2) прочно уперлись в дно блока цилиндров и коробку передач.
6. Выкрутить опору (3), чтобы она уперлась в отверстие в передней части двигателя.




Примечание: Удостовериться, что 4 рычага опоры подрамника надежно уперты в подрамник.

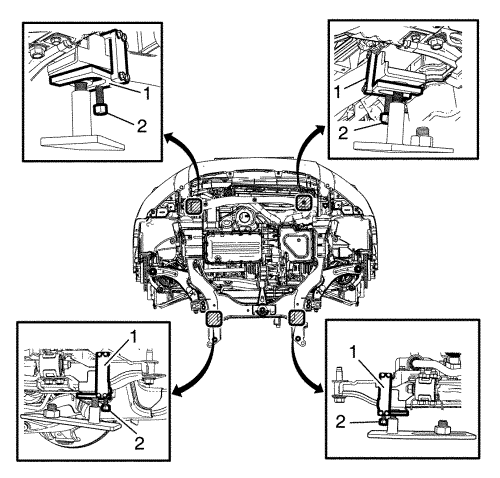

7. Расставить 4 рычага опоры подрамника EN-49802 на подрамник, как показано на иллюстрации.
8. Выкрутить каждый упор таким образом, чтобы он уперся в подрамник.
9. Установить держатель (1) опоры подрамника EN-50177.
10. Затянуть болты (2).



11. Опустить домкрат и снять его.

1. Установить поддон для демонтажа силового агрегата EN-50176 и опору подрамника EN-49802 на домкрат.
2. Чтобы закрепить конструкцию, вставить болты с гайками в отверстие между поддоном для монтажа силового агрегата EN-50176, опорой подрамника EN-49802 и домкратом.



3. Снять держатель (1) опоры подрамника EN-50177.
4. Опустить домкрат и снять поддон для демонтажа силового агрегата EN-50176 (1) с опорой подрамника EN-49802 (2).
