Терморасширительный клапан испарителя кондиционера воздуха Замена

Специальный инструмент

GE-39400-A Галоидный течеискатель

Эквивалентные местные инструменты см. Специальный инструмент .

1. Восстановить хладагент. См. Восстановление и замена хладагента .
2. Выкрутить винты крепления расширительного бачка радиатора. См. Уравнительный бак радиатора, замена : Дизельный двигатель 1.0 л LEB  → 1.0 л LMT, 1.19 л LC5 и 1.2 л LMU .
3. Открутить гайку кронштейна крепления шланга испарителя системы кондиционирования со стороны панели колесной арки. См. Шланг испарителя кондиционера воздуха в сборе Замена : Дизельный двигатель 1.0 л LEB  → 1.0 л LMT, 1.19 л LC5 и 1.2 л LMU .

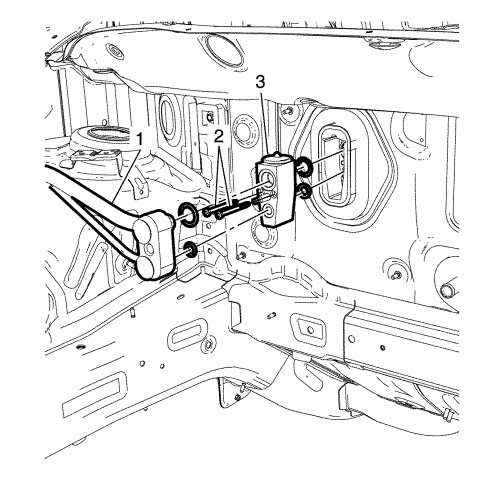

4. Отсоедините шланг (1) испарителя воздушного кондиционера от терморасширительного клапана (TXV) испарителя воздушного кондиционера. См. Шланг испарителя кондиционера воздуха в сборе Замена : Дизельный двигатель 1.0 л LEB  → 1.0 л LMT, 1.19 л LC5 и 1.2 л LMU .
5. Выкрутите 2 болта терморасширительного клапана системы кондиционирования (2).
6. Снимите терморасширительный клапан (3).

Осторожно: См. Предупреждение о крепежных деталях во введении.





Примечание: Используйте НОВЫЕ уплотнительные кольца. См. Замена уплотнительного кольца круглого сечения воздушного кондиционера .

1. Установить терморасширительный клапан системы кондиционирования (3) и вкрутить 2 болта его крепления (2). Затянуть моментом 3,5 Н·м (31 фунтов на дюйм).
2. Подсоединить шланг испарителя системы кондиционирования (1) к расширительному клапану испарителя (3). См. Шланг испарителя кондиционера воздуха в сборе Замена : Дизельный двигатель 1.0 л LEB  → 1.0 л LMT, 1.19 л LC5 и 1.2 л LMU .
3. Установить гайку кронштейна крепления шланга испарителя системы кондиционирования со стороны панели колесной арки. См. Шланг испарителя кондиционера воздуха в сборе Замена : Дизельный двигатель 1.0 л LEB  → 1.0 л LMT, 1.19 л LC5 и 1.2 л LMU .
4. Установить винты крепления расширительного бачка радиатора. См. Уравнительный бак радиатора, замена : Дизельный двигатель 1.0 л LEB  → 1.0 л LMT, 1.19 л LC5 и 1.2 л LMU .
5. Слить и заправить в систему хладагент. См. Восстановление и замена хладагента .
6. С помощью GE-39400-A проверьте фитинги на негерметичность.
