| • | EN-796-A Съемник быстроразъемного соединения |
| • | CH-807 Заглушки |
| • | CH-904 Опорная рама |
| • | EN-6015 Заглушки |
| • | CH-49290 Подвеска двигателя/коробки передач |
| • | СН-49289 Центрирующий переходник |
| • | EN-50057 Стенд для капремонта двигателя |
Эквивалентные местные инструменты см. Специальный инструмент .
| 1. | Отвернуть длинный промежуточный болт рулевого вала. См. Замена промежуточного вала рулевой колонки |
| 2. | Снять крышку впускного коллектора. См. Замена крышки впускного коллектора |
| 3. | Восстановить хладагент. См. Восстановление и замена хладагента |
| 4. | Демонтировать поддон аккумулятора. См. Поддон аккумулятора Замена : без системы пуска/останова |
| 5. | Снять крышку (1) блока предохранителей переднего отсека. |

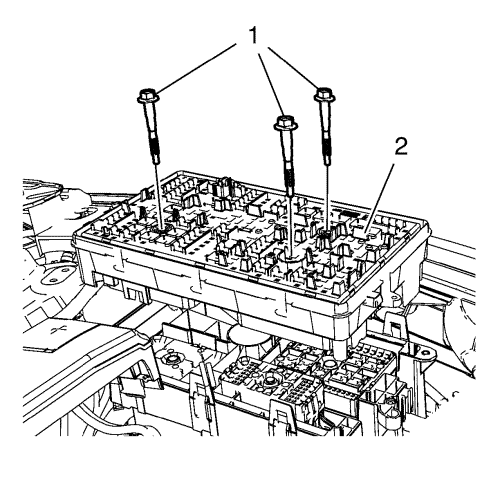

| 6. | Отвернуть 3 болта (1) блока предохранителей переднего отсека. |
| 7. | Снять блок предохранителей (2) переднего отсека. |

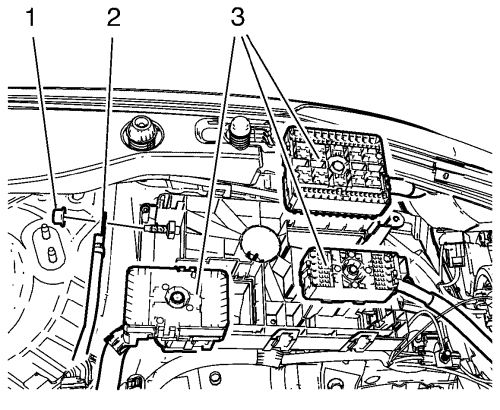

| 8. | Отсоединить 3 разъема (3) жгутов проводов. |
| 9. | Отсоединить разъем жгута проводов от блока предохранителей переднего отсека. |

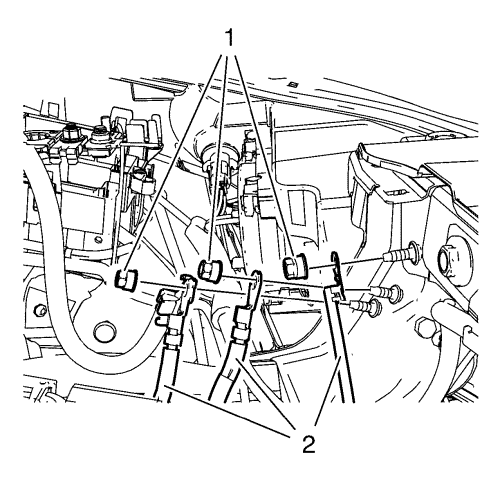

| 10. | Отвернуть 3 гайки заземления (1) и отложить в сторону 4 жгута проводов (2). |
| 11. | Отсоединить 2 разъема (1, 2) жгутов проводов. |
| 12. | Снимите узел очистителя воздуха. См. Замена воздушного фильтра в сборе |
| 13. | Снять задний выпускной воздуховод воздушного фильтра. См. Замена заднего выпускного воздуховода воздушного фильтра |
| 14. | Снять облицовку переднего бампера. См. Демонтаж и установка облицовки переднего бампера |
| 15. | Снять переднее колесо в сборе с шиной. См. Демонтаж и установка шины и диска |
| 16. | Опорожните систему охлаждения. См. Система охлаждения Слив и заправка |
| 17. | Освободить расширительный бачок радиатора. |
| 18. | Отложить расширительный бачок радиатора в сторону. |
| 19. | Отсоединить наконечник (1) троса рычага селектора диапазонов коробки передач от пальца рычага ручного переключения коробки передач. |
| 20. | Сжать фиксирующие лапки, чтобы отсоединить трос (2) рычага селектора диапазонов коробки передач от кронштейна троса. |
| 21. | Снять впускной шланг отопителя с перегородки. См. Впускной шланг отопителя Замена : 2.4 л. LAF → 2.0L дизельный LNP → 1.8 л. 2H0 и LFH |
| 22. | Снять выпускной шланг отопителя с перегородки. См. Замена выпускного шланга нагревателя : 2.4 л. LAF → 2.0L дизельный LNP → 1.8 л. 2H0 и LFH |

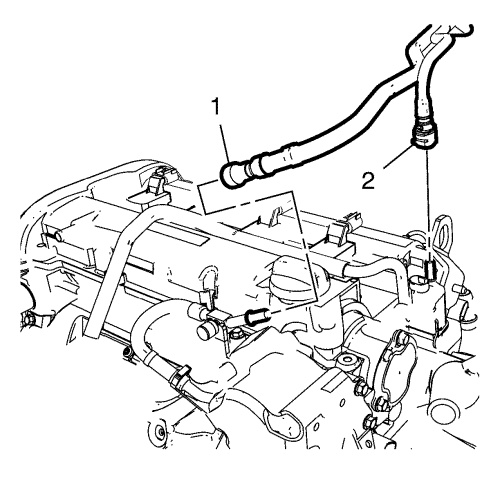

| 23. | Разъединить быстросоединяемое соединение подающего топливопровода (1). См. Металлический буртик - Быстроразъемное соединение - Техническое обслуживание |
| 24. | Установить на отверстия трубы подвода топлива заглушки EN-6015 . |
| 25. | Отсоедините быстроразъемное соединение (2) трубки отвода выделяющихся паров топлива. См. Обслуживание быстросъемных фитингов с пластиковыми буртиками |
| 26. | Закройте трубу улавливания паров топлива заглушками CH-807 . |

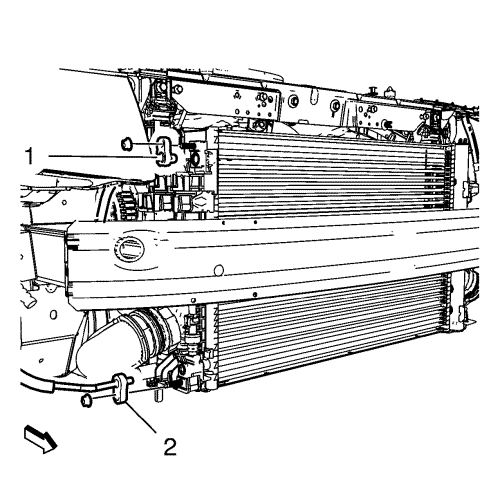

| 27. | Отвернуть гайку (1) шланга компрессора и конденсатора воздушного кондиционера от шланга хладагента (2). |
| 28. | Отвернуть гайки нижнего и верхнего шлангов конденсатора и отсоединить нижний и верхний шланги конденсатора (1, 2). |
| 29. | Снять каталитический нейтрализатор. См. Каталитический нейтрализатор Замена : 2.4 л LAF и LEA → LDE, LXV, 2H0, LUW и LFH |
| 30. | С обеих сторон снять тяги вала верхнего стабилизатора с амортизаторов. См. Замена соединения вала стабилизатора |
| 31. | Снять с обеих сторон наружные поперечные рулевые тяги рычажного рулевого управления с поворотных кулаков. См. Замена внешней поперечной рулевой тяги системы рулевых тяг |
| 32. | Снять нижний передний рычаг подвески с поворотного кулака. См. Нижний рычаг регулировки, замена |
| 33. | Отсоединить вал переднего колеса с правой стороны от колесной ступицы. См. Замена вала привода переднего колеса - Правая сторона |
| 34. | Отсоединить вал переднего колеса с левой стороны от колесной ступицы. См. Замена вала привода переднего колеса - Левая сторона |
| 35. | Снимите жгут проводов (2) датчика скорости вращения колеса с рамы подвески (с обеих сторон). |
| 36. | Снимите держатели жгута проводов (3) с рамы нижнего рычага управления. |
| 37. | Снять жгут проводов вентилятора охлаждения двигателя. |

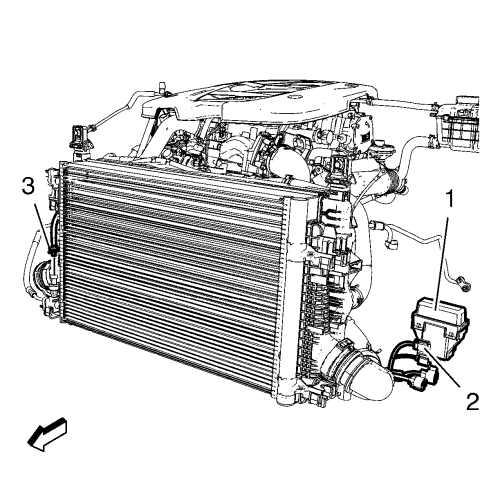

| • | Отсоединить 4 разъема жгутов проводов от вентилятора охлаждения двигателя (2). |
| • | Снять блок реле (1) жгута проводов вентилятора охлаждения двигателя. |
| • | Отсоединить разъем жгута проводов датчика давления (3) хладагента воздушного кондиционера. |
| Примечание: Инструкция по установке SPX поставляется вместе со специальным инструментом, кроме того, ее можно скачать в режиме онлайн непосредственно с веб-сайта SPX. Выйдите на веб-сайт www.spxtools-shop.com. |
| 38. | Собрать приспособление для опоры автомобиля CH-49290 (1) согласно руководству компании SPX по монтажу. |
| 39. | Установить домкрат под основную раму CH-904 . |
| 40. | Упереть приспособление для опоры двигателя CH-49290 в опорную раму CH-904 . |
| Примечание: Инструкция по установке SPX поставляется вместе со специальным инструментом, кроме того, ее можно скачать в режиме онлайн непосредственно с веб-сайта SPX. Выйдите на веб-сайт www.spxtools-shop.com. |
| 41. | Установить приспособление для опоры двигателя CH-49290 (1) согласно руководству компании SPX по монтажу. |

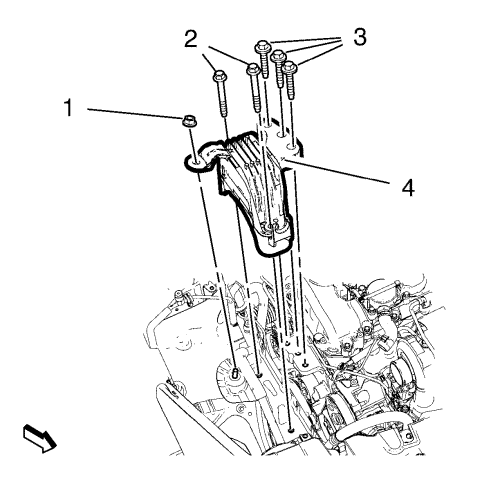

| 42. | Отвернуть 5 болтов (2, 3) крепления кронштейна опоры двигателя и гайку (1) крепления опоры двигателя. |
| 43. | Снимите подвеску двигателя (4). |
| 44. | Снять подвеску коробки передач - с левой стороны. См. Замена опоры подвески коробки передач - Левая сторона |
| Примечание: Инструкция по установке SPX поставляется вместе со специальным инструментом, кроме того, ее можно скачать в режиме онлайн непосредственно с веб-сайта SPX. Выйдите на веб-сайт www.spxtools-shop.com. |
| 45. | Собрать центровочную раму CH-49289 (1) согласно руководству компании SPX по монтажу. |
| 46. | Установить домкрат под основную раму CH-904 . |
| 47. | Подпереть центрующую раму CH-49289 об опорную раму CH-904 . |
| Примечание: Инструкция по установке SPX поставляется вместе со специальным инструментом, кроме того, ее можно скачать в режиме онлайн непосредственно с веб-сайта SPX. Выйдите на веб-сайт www.spxtools-shop.com. |
| 48. | Установить центровочную раму CH-49289 (1) согласно руководству компании SPX по монтажу. |
| Примечание: Показан упрощенный рисунок. Агрегат двигателя с коробкой передач в сборе зафиксирован на раме подвески подпоркой двигателя. Опору для рамы подвески обеспечивает центрирующий переходник и подрамник. |
| 49. | Снимите болты (2) передней рамы. |
| 50. | Снимите болты (3) задней рамы. |
| 51. | Снять усиливающие элементы (4) рамы. |
| 52. | Опустить на автомобиле раму (1) с агрегатом двигателя с коробкой передач в сборе. |
| 53. | Отсоединить правый ведущий вал колеса от коробки передач. См. Замена вала привода переднего колеса - Правая сторона |
| 54. | Отсоединить левый ведущий вал колеса от коробки передач. См. Замена вала привода переднего колеса - Левая сторона |
| 55. | Закрепить набивку радиатора подходящим инструментом. |
| 56. | Установить подходящий трос на кронштейн для подъема двигателя. |
| 57. | Прикрепить к тросу подходящее грузоподъемное устройство для подъема двигателя. |
| 58. | Поднимать грузоподъемное устройство для подъема двигателя до тех пор, пока стальной трос не будет натянут. |

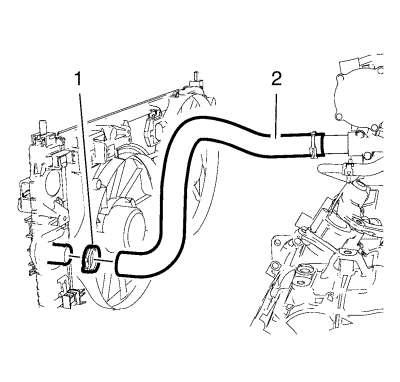

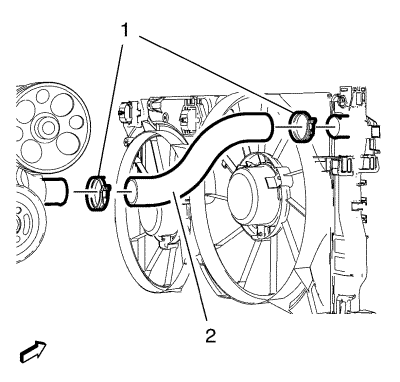

| 59. | Освободить хомут (1) выпускного шланга радиатора. |
| 60. | Снять выпускной шланг (2) с радиатора . |
| 61. | Освободить хомут (1) впускного шланга радиатора. |
| 62. | Снять впускной шланг (2) с радиатора. |
| 63. | Снять впускную трубку охладителя трансмиссионного масла. См. Замена впускной трубки охладителя трансмиссионной жидкости : 2.0L дизельный LNP → LDE, LUW, 2H0, и LAF |
| 64. | Снять выпускную трубку охладителя трансмиссионного масла. См. Замена выпускной трубы охладителя трансмиссионной жидкости : 2.0L дизельный LNP → LDE, LUW, 2H0, LFH и LAF |
| 65. | Отвернуть сквозной болт (1) передней подвески коробки передач в блоке с ведущим мостом. |
| 66. | Извлечь стяжной болт (1) крепления опоры кронштейна коробки передач к опоре. |
| 67. | Положить агрегат двигателя с коробкой передач в сборе на деревянный поддон. |
| 68. | Слегка отвернуть 10 болтов коробки передач и снять 9 болтов. См. Замена коробки передач : 2.4 л. LAF → 2.0L дизельный LNP → 1.6L LDE, LXT, LXV и 1.8L 2H0 |
| Примечание: Требуется помощь второго механика. |
| 69. | Отвернуть последний болт коробки передач и снять коробку передач. |
| 70. | Установите двигатель на стенд EN-50057 . |
| 71. | Переоборудовать детали, если это необходимо. |
| 1. | Снимите двигатель со стенда EN-50057 . |
| 2. | Положить двигатель на деревянный поддон. |
| Примечание: Требуется помощь второго механика. |
| 3. | Установить коробку передач и завернуть один болт коробки передач. |
| 4. | Завернуть 9 болтов коробки передач. |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 5. | Затянуть 9 болтов коробки передач. См. Замена коробки передач : 2.4 л. LAF → 2.0L дизельный LNP → 1.6L LDE, LXT, LXV и 1.8L 2H0 |
| 6. | Установить агрегат двигателя с коробкой передач в сборе на раму передней подвески. |
| 7. | Ввернуть стяжной болт (1) крепления опоры кронштейна коробки передач к опоре и затянуть моментом 100 N·m (74 фунт-футов). |
| 8. | Завернуть сквозной болт (1) подвески коробки передач и затянуть его с моментом затяжки 58 N·m (43 фунт-фута). |
| 9. | Снять трос с кронштейна для подъема двигателя. |
| 10. | Установить впускную трубку охладителя трансмиссионного масла. См. Замена впускной трубки охладителя трансмиссионной жидкости : 2.0L дизельный LNP → LDE, LUW, 2H0, и LAF |
| 11. | Установить выпускную трубку охладителя трансмиссионного масла. См. Замена выпускной трубы охладителя трансмиссионной жидкости : 2.0L дизельный LNP → LDE, LUW, 2H0, LFH и LAF |
| 12. | Подсоединить впускной шланг (2) к радиатору . |
| 13. | Установить хомут (1) впускного шланга радиатора. |
| 14. | Подключить к радиатору отводящий шланг (2). |
| 15. | Установить хомут (1) выпускного шланга радиатора. |
| 16. | Снять набивку радиатора. |
| 17. | Установите левый вал привода передних колес от коробки передач. См. Замена вала привода переднего колеса - Левая сторона |
| 18. | Установите правый вал привода передних колес от коробки передач. См. Замена вала привода переднего колеса - Правая сторона |
|
Примечание:
Установочные штифты (1) переходника CH-49289 ДОЛЖНЫ быть выдвинуты, чтобы попасть в отверстия днища кузова. |
| 19. | Установить раму с коробкой передач в сборе на автомобиль. |
| 20. | Установите элементы усиления рамы (3). |
| 21. | Завернуть задние болты (2) крепления рамы. Заворачивать ТОЛЬКО от руки. |
| 22. | Завернуть передние болты (3) крепления рамы. Заворачивать ТОЛЬКО от руки. |
| 23. | Затянуть задние болты (2) рамы с моментом затяжки 160 N·m (118 фунт-футов). |
| 24. | Затянуть передние болты (1) рамы с моментом затяжки 160 N·m (118 фунт-футов). |
| 25. | Опустить центровочную раму CH-49289 (1) с опорной рамой CH-904 и домкратом. |
| 26. | Снять центровочную раму CH-49289 с опорной рамы CH-904 . |
| Примечание: Инструкция по установке SPX поставляется вместе со специальным инструментом, кроме того, ее можно скачать в режиме онлайн непосредственно с веб-сайта SPX. Выйдите на веб-сайт www.spxtools-shop.com. |
| 27. | Разобрать центровочную раму CH-49289 (1) согласно руководству компании SPX по монтажу. |
| 28. | Установить кронштейн (4) опоры двигателя. |
| 29. | Завернуть 3 болта (3) крепления опоры двигателя. Не затягивайте болты. |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 30. | Завернуть 2 болта (2) крепления опоры двигателя и гайку (1) крепления. |
| • | Затянуть болты (2) с моментом затяжки 58 N·m (43 фунт-футов). |
| • | Затянуть гайку (1) с моментом затяжки 62 N·m (46 фунт-футов). |
| • | Затянуть болты (3) с моментом затяжки 58 N·m (43 фунт-футов). |
| 31. | Установить подвеску коробки передач - с левой стороны. См. Замена опоры подвески коробки передач - Левая сторона |
| 32. | Опустить приспособление для опоры двигателя CH-49290 (1) с опорной рамой CH-904 и домкратом. |
| 33. | Снять приспособление для опоры двигателя CH-49290 с опорной рамы CH-904 . |
| Примечание: Инструкция по установке SPX поставляется вместе со специальным инструментом, кроме того, ее можно скачать в режиме онлайн непосредственно с веб-сайта SPX. Выйдите на веб-сайт www.spxtools-shop.com. |
| 34. | Разобрать приспособление для опоры автомобиля CH-49290 (1) согласно руководству компании SPX по монтажу. |
| 35. | Установите переднюю выхлопную трубу. См. Замена передней трубки выпускного коллектора : 2.0L дизельный LNP → LDE, LXT, LXV, L2W, 2H0, LFH |
| 36. | Установить жгут проводов вентилятора охлаждения двигателя. |
| • | Подсоединить разъем жгута проводов датчика давления (3) хладагента воздушного кондиционера. |
| • | Установить блок реле (1) жгута проводов вентилятора охлаждения двигателя. |
| • | Подсоединить 4 разъема жгутов проводов вентилятора охлаждения двигателя (2). |
| 37. | Прикрепите жгут проводов (2) датчика скорости вращения колеса к раме подвески с обеих сторон. |
| Прикрепите держатели жгута проводов (3) к раме и нижнему рычагу управления. |
| 38. | Опустить автомобиль. |
| 39. | Установить вал переднего колеса с правой стороны на колесную ступицу. См. Замена вала привода переднего колеса - Правая сторона |
| 40. | Установить вал переднего колеса с левой стороны на колесную ступицу. См. Замена вала привода переднего колеса - Левая сторона |
| 41. | Установить нижний передний рычаг подвески на поворотный кулак. См. Нижний рычаг регулировки, замена |
| 42. | Установить с обеих сторон наружные поперечные рулевые тяги рычажного рулевого управления на поворотные кулаки. См. Замена внешней поперечной рулевой тяги системы рулевых тяг |
| 43. | С обеих сторон установить тяги вала верхнего стабилизатора на амортизаторы. См. Замена соединения вала стабилизатора |
| 44. | Поднять автомобиль. |
| 45. | Использовать НОВОЕ уплотнительное кольцо круглого сечения. См. Замена уплотнительного кольца круглого сечения воздушного кондиционера |
| 46. | Завернуть гайки верхнего и нижнего шлангов испарителя и верхнего и нижнего шлангов конденсатора (1, 2) и затянуть их с моментом затяжки 19 N·m (14 фунт-футов). |
| 47. | Использовать НОВОЕ уплотнительное кольцо круглого сечения. См. Замена уплотнительного кольца круглого сечения воздушного кондиционера |
| 48. | Вкрутить гайку (1) крепления шланга компрессора и конденсатора кондиционера воздуха к шлангу хладагента (2) и затяните ее до момента 19 N·m (14 фунт-футов). |
| 49. | Снять заглушки CH-807 с трубки подвода топлива. |
| 50. | Подсоединить быстросъемное соединение подающего топливопровода (1). См. Металлический буртик - Быстроразъемное соединение - Техническое обслуживание |
| 51. | Снять заглушки EN-6015 с трубы улавливания паров топлива. |
| 52. | Подсоединить быстроразъемное соединение (2) трубки отвода выделяющихся паров топлива. См. Обслуживание быстросъемных фитингов с пластиковыми буртиками |
| 53. | Установить впускной шланг обогревателя на перегородку. См. Впускной шланг отопителя Замена : 2.4 л. LAF → 2.0L дизельный LNP → 1.8 л. 2H0 и LFH |
| 54. | Установить выпускной шланг обогревателя на перегородку. См. Замена выпускного шланга нагревателя : 2.4 л. LAF → 2.0L дизельный LNP → 1.8 л. 2H0 и LFH |
| 55. | Установить трос (2) рычага селектора диапазонов коробки передач на кронштейн троса. |
| 56. | Подсоединить наконечник (1) троса рычага селектора диапазонов коробки передач к пальцу рычага ручного переключения коробки передач. |
| 57. | Проверить диапазон регулировки троса. См. Диапазон, регулировка тросика рычага селектора |
| 58. | Прикрепить расширительный бачок радиатора. |
| 59. | Заправьте систему охлаждения. См. Система охлаждения Слив и заправка |
| 60. | Установить переднее колесо и шину в сборе. См. Демонтаж и установка шины и диска |
| 61. | Установите переднюю облицовку бампера. См. Демонтаж и установка облицовки переднего бампера |
| 62. | Установить задний выпускной воздуховод воздушного фильтра. См. Замена заднего выпускного воздуховода воздушного фильтра |
| 63. | Установите воздушный фильтр в сборе. См. Замена воздушного фильтра в сборе |
| 64. | Подсоединить 2 разъема (1, 2) жгутов проводов. |
| 65. | Установить 4 жгута проводов (2). |
| 66. | Установить 3 гайки заземления (1) и затянуть их с моментом затяжки 9 N·m (80 фунт-дюймов). |
| 67. | Подсоединить 3 разъема (3) жгутов проводов. |
| 68. | Подсоединить разъем жгута проводов к блоку предохранителей переднего отсека. |
| 69. | Установить блок предохранителей (2) переднего отсека. |
| 70. | Завернуть 3 болта (1) блока предохранителей переднего отсека и затянуть их с моментом затяжки 22 N·m (16 фунт-футов). |
| 71. | Установить крышку (1) блока предохранителей переднего отсека. |
| 72. | Залейте жидкость в коробку передач. См. Проверка состояния и уровня масла в коробке передач |
| 73. | Установите аккумуляторный ящик. См. Поддон аккумулятора Замена : без системы пуска/останова |
| 74. | Установите воздушный фильтр в сборе. См. Замена воздушного фильтра в сборе |
| 75. | Установить крышку впускного коллектора. См. Замена крышки впускного коллектора |
| 76. | Слить и заправить в систему хладагент. См. Восстановление и замена хладагента |
| 77. | Проверить уровень масла и при необходимости заправить СВЕЖЕЕ моторное масло. |
| 78. | Вновь залить охлаждающую жидкость в систему охлаждения. См. Система охлаждения Слив и заправка |
| 79. | Завернуть длинный промежуточный болт рулевого вала. См. Замена промежуточного вала рулевой колонки |
| © Copyright Chevrolet. All rights reserved |
