Технические характеристики комплекта запасных частей для ремонта коробки передач
Table
1:
Комплект уплотнений АКП (поколение 1 и 2) 24251028
Table
2:
Комплект уплотнений переднего колеса (поколение 1 и 2) 19258415
Table
3:
Комплект уплотнений переднего колеса (поколение 1 и 2) 19258416
Table
4:
Комплект уплотнений АКП (Поколение 1) 24251353 (стр 1 из 2)
Table
5:
Комплект уплотнений АКП (Поколение 1) 24251353 (стр 2 из 2)
Table
6:
Комплект уплотнений АКП (Поколение 2) 24260603 (стр 1 из 2)
Table
7:
Комплект уплотнений АКП (Поколение 2) 24260603 (стр 2 из 2)
Table
8:
Комплект коробки передач (Поколение 1) 24260701
Table
9:
Ремонтный комплект блока управляющих клапанов (Поколение 1) 24248473
Table
10:
Ремонтный комплект блока управляющих клапанов (Поколение 2) 24260702
Table
11:
Комплект дисковых муфт (Поколение 1) 24249460
Table
12:
Комплект дисковых муфт (Поколение 2) 24260695
Table
13:
Блок муфты передач 4-5-6 (Поколение 2) 24260700
Table
14:
Узел муфты низшей передачи и заднего хода (Поколение 2) 24260696
Table
15:
Узел муфты передач 3-5 и заднего хода (Поколение 2) 24260697
Table
16:
Узел муфты передач 2-6 (Поколение 2) 24260698
Table
17:
Узел муфты передач 1-2-3-4 (Поколение 2) 24260699
Table
18:
Комплект уплотнений АКП (Поколение 2) 24260704
Table
19:
Дополнительный комплект уплотнений АКП (Поколение 2) 24260705

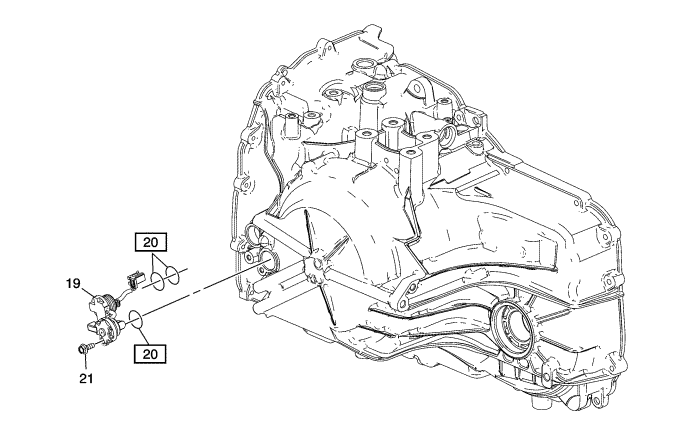

Комплект уплотнений АКП (поколение 1 и 2) 24251028
Примечание:
Номер в рамках означает, что деталь включена в ремонтный набор. Номера без рамок показаны только для справки.
Комплект уплотнений АКП (поколение 1 и 2) 24251028
Выноска
Количество
Название компонента
20
3
Уплотнительное кольцо датчика скорости вращения первичного вала АКПП
Комплект уплотнений переднего колеса (поколение 1 и 2) 19258415
Примечание:
Номер в рамках означает, что деталь включена в ремонтный набор. Номера без рамок показаны только для справки.
Комплект уплотнений переднего колеса (поколение 1 и 2) 19258415
Выноска
Количество
Название компонента
209
1
Масляное уплотнение вала привода переднего колеса в сборе

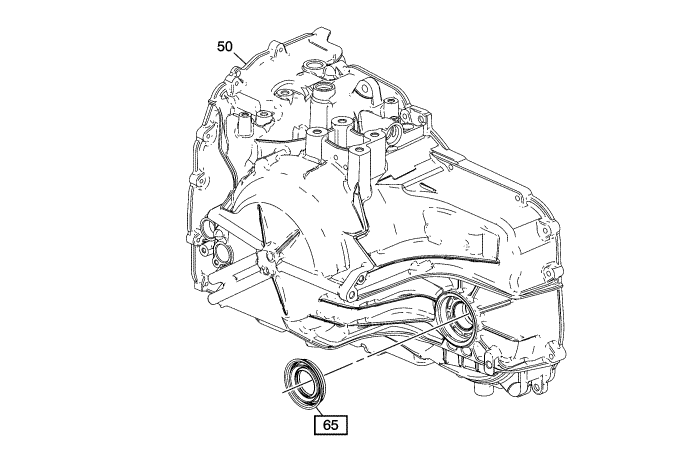

Комплект уплотнений переднего колеса (поколение 1 и 2) 19258416
Примечание:
Номер в рамках означает, что деталь включена в ремонтный набор. Номера без рамок показаны только для справки.
Комплект уплотнений переднего колеса (поколение 1 и 2) 19258416
Выноска
Количество
Название компонента
65
1
Сальник ведущего вала

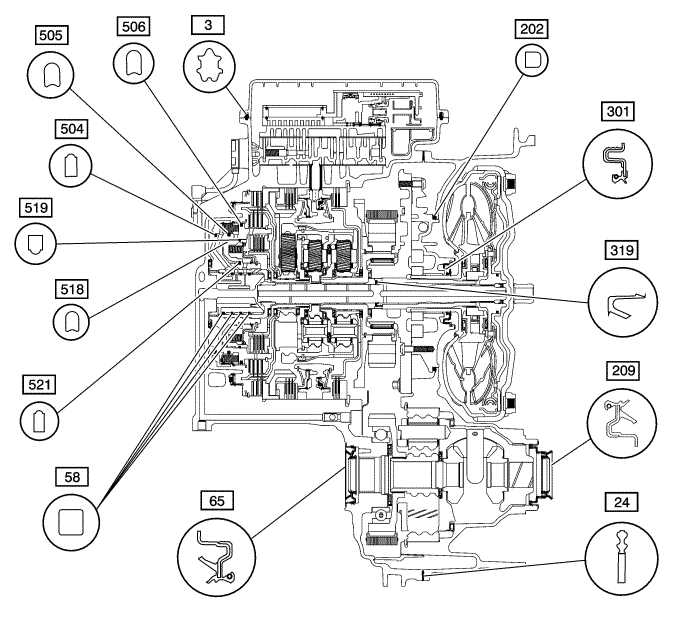

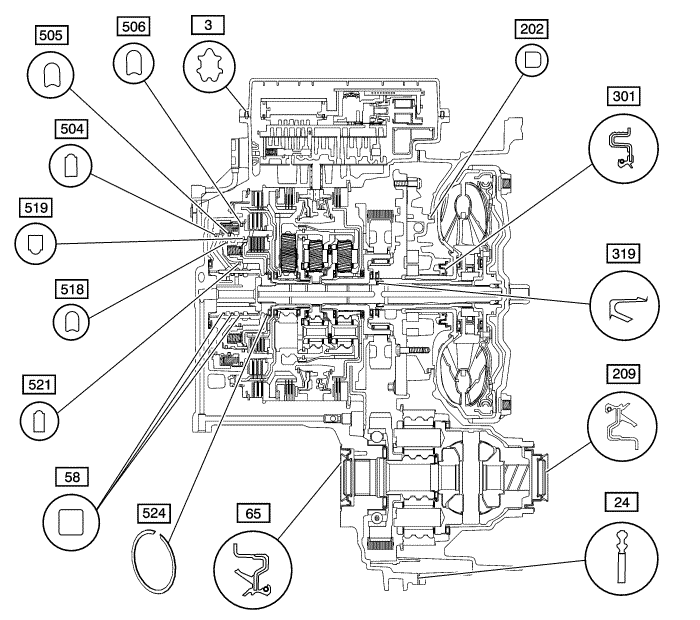

Комплект уплотнений АКП (Поколение 1) 24251353 (стр 1 из 2)
Комплект уплотнений АКП (Поколение 1) 24251353 (стр 1 из 2)
Выноска
Количество
Название компонента
3
1
Прокладка крышки блока управляющих клапанов
24
1
Прокладка корпуса гидротрансформатора
58
4
Сальник муфт передач 3-5-"Задний ход" и 4-5-6
65
1
Сальник ведущего вала
202
1
Уплотнение корпуса гидротрансформатора и дифференциала
209
1
Масляное уплотнение вала привода переднего колеса в сборе
301
1
Узел уплотнения трансмиссионной жидкости гидротрансформатора
319
1
Узел уплотнения трансмиссионной жидкости гидротрансформатора
504
1
Внутреннее уплотнение поршня муфты передач 3-5-"Задний ход"
505
1
Внутреннее уплотнение поршня муфты передач 3-5-"Задний ход"
506
1
Уплотнение поршня муфты передач 3-5-"Задний ход"
518
1
Наружное уплотнение поршня муфты передач 4-5-6
519
1
Наружное уплотнение поршня муфты передач 4-5-6
521
1
Внутреннее уплотнение поршня муфты 4-5-6

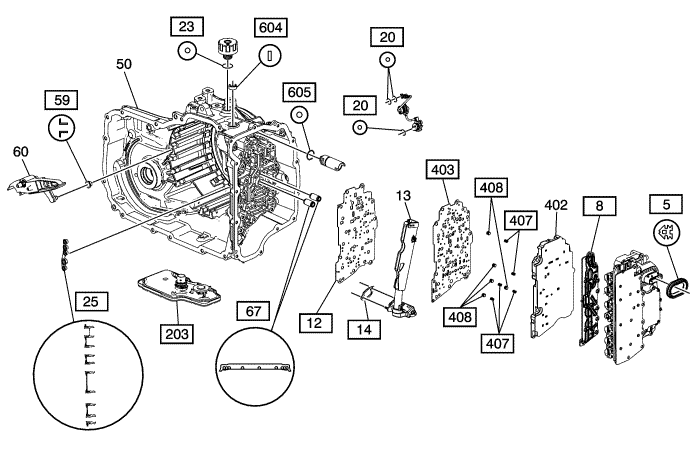

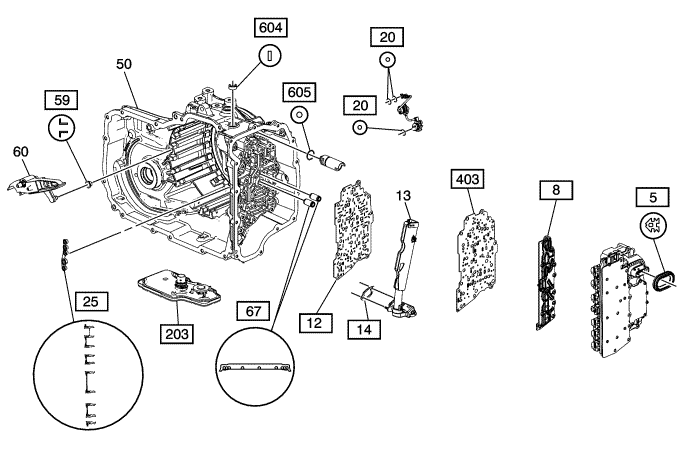

Комплект уплотнений АКП (Поколение 1) 24251353 (стр 2 из 2)
Примечание:
Номер в рамках означает, что деталь включена в ремонтный набор. Номера без рамок показаны только для справки.
Комплект уплотнений АКП (Поколение 1) 24251353 (стр 2 из 2)
Выноска
Количество
Название компонента
5
1
Уплотнение отверстия в блоке управляющих клапанов
8
1
Пластина фильтра клапанного механизма в сборе
12
1
Проставка блока управляющих клапанов в сборе
14
1
Прокладка клапана регулировки уровня масла АКПП
20
3
Уплотнительное кольцо датчика скорости вращения первичного вала АКПП
25
1
Уплотнение масляного насоса АКПП в сборе
59
1
Уплотнение смазки приводного передаточного узла
67
1
Уплотнение масляного канала муфты передач 1-2-3-4 и низшей передачи
203
1
Масляный фильтр АКПП в сборе
403
1
Канальная панель к проставке блока клапанов в сборе
604
1
Уплотнение вала ручного переключения
605
1
Уплотнение направляющей привода собачки стояночного тормоза
Комплект уплотнений АКП (Поколение 2) 24260603 (стр 1 из 2)
Комплект уплотнений АКП (Поколение 2) 24260603 (стр 1 из 2)
Выноска
Количество
Название компонента
3
1
Прокладка крышки блока управляющих клапанов
24
1
Прокладка корпуса гидротрансформатора
58
3
Сальник муфт передач 3-5-"Задний ход" и 4-5-6
65
1
Сальник ведущего вала
202
1
Уплотнение корпуса гидротрансформатора и дифференциала
209
1
Масляное уплотнение вала привода переднего колеса в сборе
301
1
Узел уплотнения трансмиссионной жидкости гидротрансформатора
319
1
Узел уплотнения трансмиссионной жидкости гидротрансформатора
504
1
Внутреннее уплотнение поршня муфты передач 3-5-"Задний ход"
505
1
Внутреннее уплотнение поршня муфты передач 3-5-"Задний ход"
506
1
Уплотнение поршня муфты передач 3-5-"Задний ход"
518
1
Наружное уплотнение поршня муфты передач 4-5-6
519
1
Наружное уплотнение поршня муфты передач 4-5-6
521
1
Внутреннее уплотнение поршня муфты 4-5-6
524
1
Стопорное кольцо уплотнения поршня муфты передач 4-5-6
Комплект уплотнений АКП (Поколение 2) 24260603 (стр 2 из 2)
Примечание:
Номер в рамках означает, что деталь включена в ремонтный набор. Номера без рамок показаны только для справки.
Комплект уплотнений АКП (Поколение 2) 24260603 (стр 2 из 2)
Выноска
Количество
Название компонента
5
1
Уплотнение отверстия в блоке управляющих клапанов
8
1
Пластина фильтра клапанного механизма в сборе
12
1
Проставка блока управляющих клапанов в сборе
14
1
Прокладка клапана регулировки уровня масла АКПП
20
3
Уплотнительное кольцо датчика скорости вращения первичного вала АКПП
23
1
Уплотнение крышки маслоналивного отверстия
25
1
Уплотнение масляного насоса АКПП в сборе
59
1
Уплотнение смазки приводного передаточного узла
67
1
Уплотнение масляного канала муфты передач 1-2-3-4 и низшей передачи
203
1
Масляный фильтр АКПП в сборе
403
1
Канальная панель к проставке блока клапанов в сборе
407
5
Пружина гидроаккумулятора
408
5
Поршень гидроаккумулятора
604
1
Уплотнение вала ручного переключения
605
1
Уплотнение направляющей привода собачки стояночного тормоза

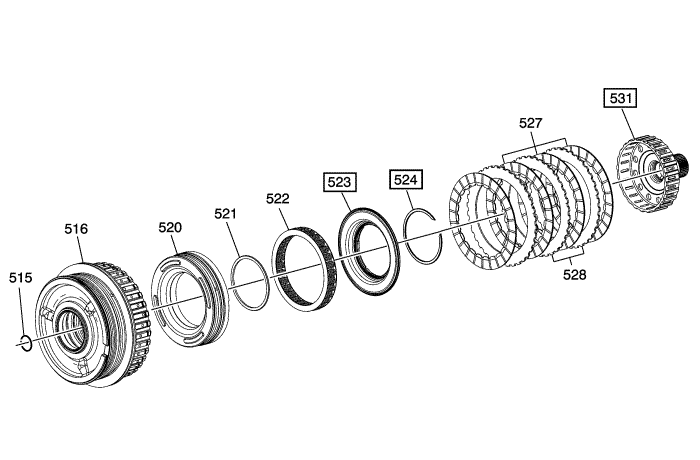

Комплект коробки передач (Поколение 1) 24260701
Примечание:
Номер в рамках означает, что деталь включена в ремонтный набор. Номера без рамок показаны только для справки.
Комплект коробки передач (Поколение 1) 24260701
Выноска
Количество
Название компонента
523
1
Узел демпфера жидкости поршня муфты 4-5-6
524
1
Стопорное кольцо уплотнения поршня муфты передач 4-5-6
531
1
Ступица водила реактивной передачи в сборе

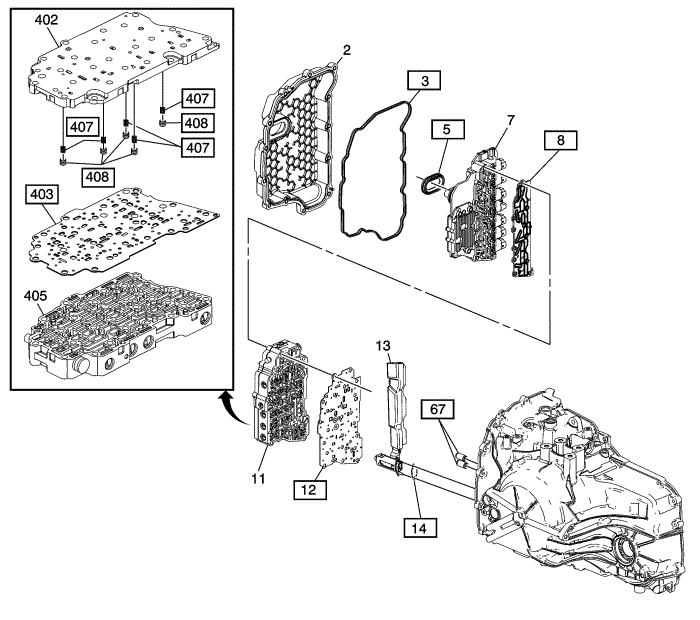

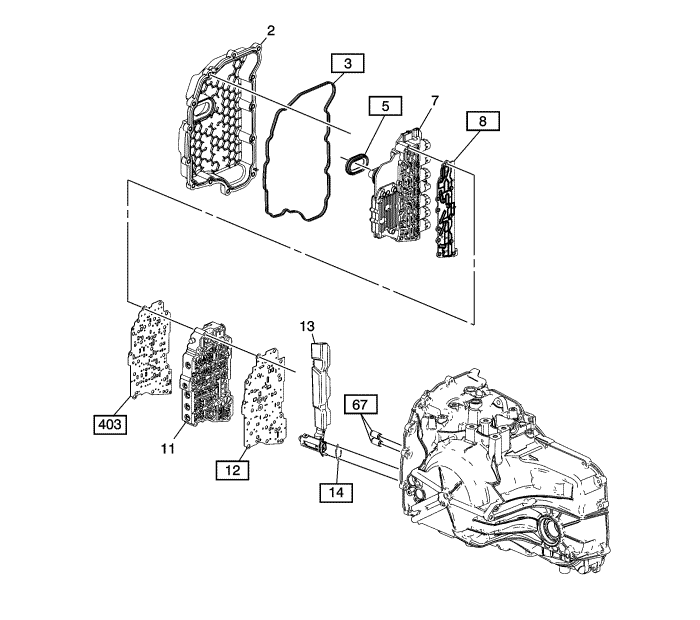

Ремонтный комплект блока управляющих клапанов (Поколение 1) 24248473
Примечание:
Номер в рамках означает, что деталь включена в ремонтный набор. Номера без рамок показаны только для справки.
Ремонтный комплект блока управляющих клапанов (Поколение 1) 24248473
Выноска
Количество
Название компонента
3
1
Прокладка крышки блока управляющих клапанов
5
1
Уплотнение отверстия в блоке управляющих клапанов
8
1
Пластина фильтра клапанного механизма в сборе
12
1
Проставка блока управляющих клапанов в сборе
14
1
Прокладка клапана регулировки уровня масла АКПП
67
2
Уплотнение масляного канала муфты передач 1-2-3-4 и низшей передачи
403
1
Канальная панель к проставке блока клапанов в сборе
Ремонтный комплект блока управляющих клапанов (Поколение 2) 24260702
Примечание:
Номер в рамках означает, что деталь включена в ремонтный набор. Номера без рамок показаны только для справки.
Ремонтный комплект блока управляющих клапанов (Поколение 2) 24260702
Выноска
Количество
Название компонента
3
1
Прокладка крышки блока управляющих клапанов
5
1
Уплотнение отверстия в блоке управляющих клапанов
8
1
Пластина фильтра клапанного механизма в сборе
12
1
Проставка блока управляющих клапанов в сборе
14
1
Прокладка клапана регулировки уровня масла АКПП
67
2
Уплотнение масляного канала муфты передач 1-2-3-4 и низшей передачи
403
1
Канальная панель к проставке блока клапанов в сборе
407
5
Пружина гидроаккумулятора
408
5
Поршень гидроаккумулятора

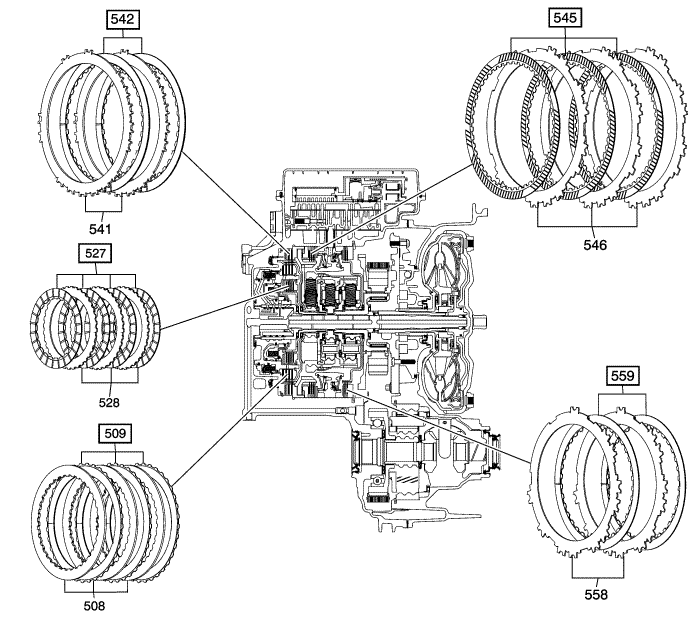

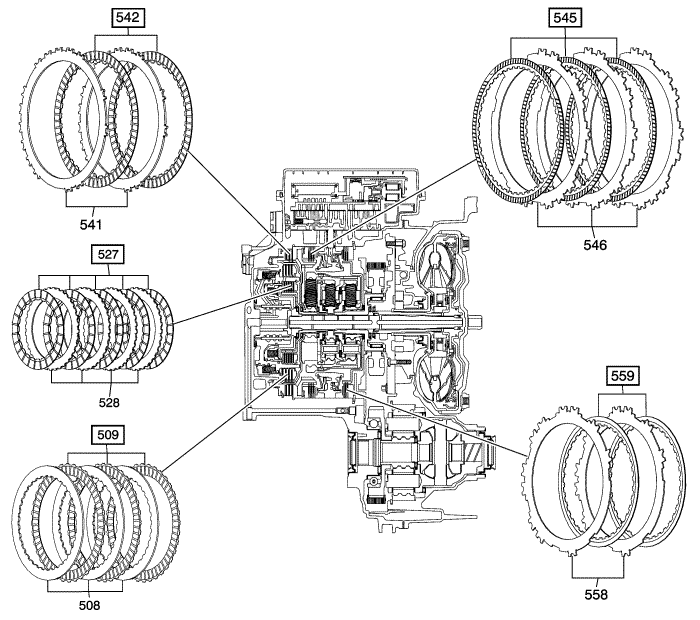

Комплект дисковых муфт (Поколение 1) 24249460
Примечание:
Номер в рамках означает, что деталь включена в ремонтный набор. Номера без рамок показаны только для справки.
Комплект дисковых муфт (Поколение 1) 24249460
Выноска
Количество
Название компонента
509
3
Муфта передач 3-5-"Задний ход" с фрикционной накладкой в сборе
527
4
Диск муфты передач 4-5-6 (с фрикционной накладкой) в сборе
542
2
Диск муфты передач 2-6 (с фрикционной накладкой) в сборе
545
3
Диск муфты низшей передачи и передачи заднего хода (с фрикционной накладкой) в сборе
559
2
Диск муфты передач 1-2-3-4 (с фрикционной накладкой) в сборе
Комплект дисковых муфт (Поколение 2) 24260695
Примечание:
Номер в рамках означает, что деталь включена в ремонтный набор. Номера без рамок показаны только для справки.
Комплект дисковых муфт (Поколение 2) 24260695
Выноска
Количество
Название компонента
509
3
Муфта передач 3-5-"Задний ход" с фрикционной накладкой в сборе
527
5
Диск муфты передач 4-5-6 (с фрикционной накладкой) в сборе
542
2
Диск муфты передач 2-6 (с фрикционной накладкой) в сборе
545
3
Диск муфты низшей передачи и передачи заднего хода (с фрикционной накладкой) в сборе
559
2
Диск муфты передач 1-2-3-4 (с фрикционной накладкой) в сборе

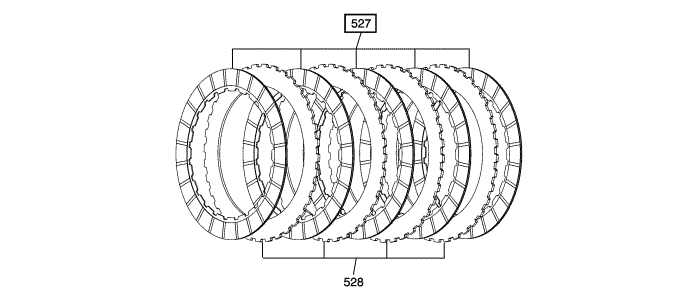

Блок муфты передач 4-5-6 (Поколение 2) 24260700
Примечание:
Номер в рамках означает, что деталь включена в ремонтный набор. Номера без рамок показаны только для справки.
Блок муфты передач 4-5-6 (Поколение 2) 24260700
Выноска
Количество
Название компонента
527
5
Диск муфты передач 4-5-6 (с фрикционной накладкой) в сборе

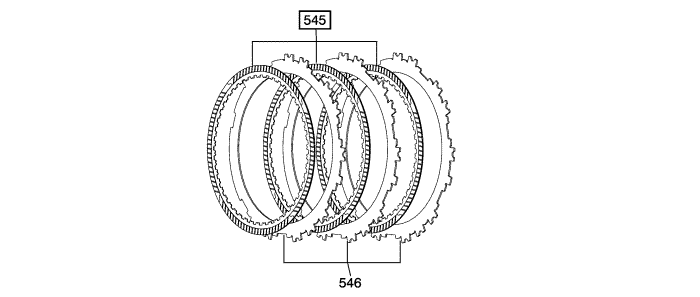

Узел муфты низшей передачи и заднего хода (Поколение 2) 24260696
Примечание:
Номер в рамках означает, что деталь включена в ремонтный набор. Номера без рамок показаны только для справки.
Узел муфты низшей передачи и заднего хода (Поколение 2) 24260696
Выноска
Количество
Название компонента
545
3
Диск муфты низшей передачи и передачи заднего хода (с фрикционной накладкой) в сборе

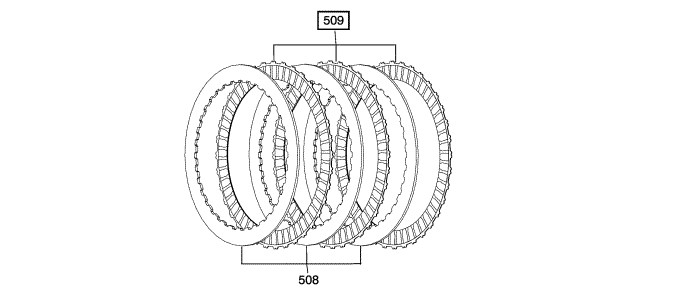

Узел муфты передач 3-5 и заднего хода (Поколение 2) 24260697
Примечание:
Номер в рамках означает, что деталь включена в ремонтный набор. Номера без рамок показаны только для справки.
Узел муфты передач 3-5 и заднего хода (Поколение 2) 24260697
Выноска
Количество
Название компонента
509
3
Муфта передач 3-5-"Задний ход" с фрикционной накладкой в сборе

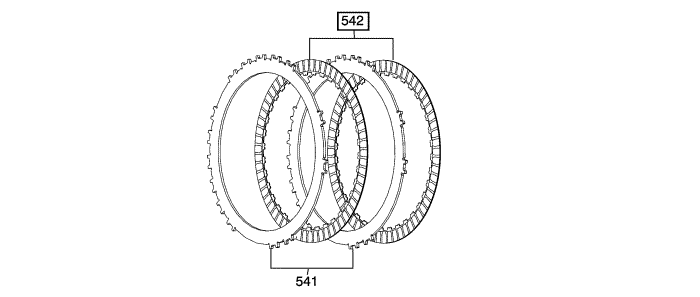

Узел муфты передач 2-6 (Поколение 2) 24260698
Примечание:
Номер в рамках означает, что деталь включена в ремонтный набор. Номера без рамок показаны только для справки.
Узел муфты передач 2-6 (Поколение 2) 24260698
Выноска
Количество
Название компонента
542
2
Диск муфты передач 2-6 (с фрикционной накладкой) в сборе

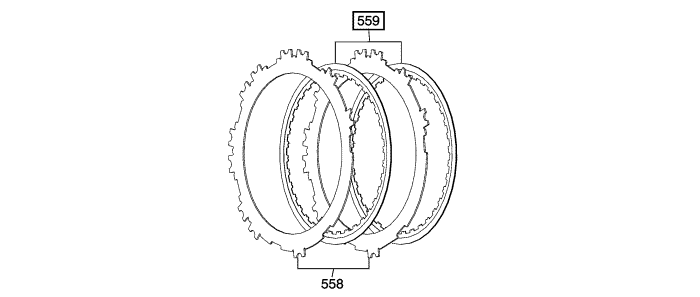

Узел муфты передач 1-2-3-4 (Поколение 2) 24260699
Примечание:
Номер в рамках означает, что деталь включена в ремонтный набор. Номера без рамок показаны только для справки.
Узел муфты передач 1-2-3-4 (Поколение 2) 24260699
Выноска
Количество
Название компонента
559
2
Диск муфты передач 1-2-3-4 (с фрикционной накладкой) в сборе

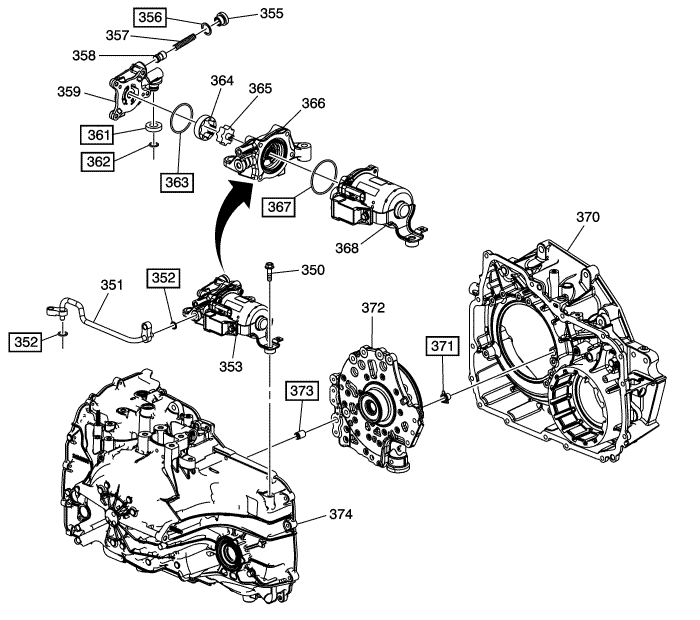

Комплект уплотнений АКП (Поколение 2) 24260704
Примечание:
Номер в рамках означает, что деталь включена в ремонтный набор. Номера без рамок показаны только для справки.
Комплект уплотнений АКП (Поколение 2) 24260704
Выноска
Количество
Название компонента
352
2
Сальник выпускного трубопровода вспомогательного масляного насоса автоматической коробки передач
356
1
Прокладка пружины клапана регулятора давления
361
1
Прокладка дополнительного масляного насоса АКПП в сборе
362
1
Уплотнение дополнительного масляного насоса АКПП в сборе
363
1
Уплотнение крышки дополнительного масляного насоса АКПП в сборе
367
1
Уплотнение крышки привода дополнительного масляного насоса АКПП- Уплотнительное кольцо
371
1
Уплотнение на входе дополнительного масляного насоса АКПП в сборе
373
1
Гидравлический обратный клапан АКПП

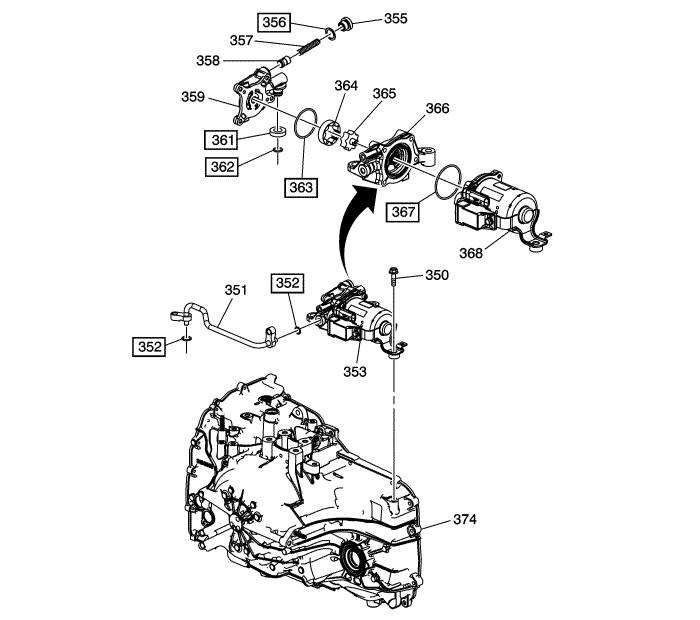

Дополнительный комплект уплотнений АКП (Поколение 2) 24260705
Примечание:
Номер в рамках означает, что деталь включена в ремонтный набор. Номера без рамок показаны только для справки.
Дополнительный комплект уплотнений АКП (Поколение 2) 24260705
Выноска
Количество
Название компонента
352
2
Сальник выпускного трубопровода вспомогательного масляного насоса автоматической коробки передач
356
1
Прокладка пружины клапана регулятора давления
361
1
Прокладка дополнительного масляного насоса АКПП в сборе
362
1
Уплотнение дополнительного масляного насоса АКПП в сборе
363
1
Уплотнение крышки дополнительного масляного насоса АКПП в сборе
367
1
Уплотнение крышки привода дополнительного масляного насоса АКПП- Уплотнительное кольцо
© Copyright Chevrolet. All rights reserved
