Orlando |
||||||||
|
|
|
|||||||
Эквивалентные местные инструменты см. Специальный инструмент .
| 1. | Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле |
| 2. | Снять 2 опорные подушки (3) подвески заднего глушителя с заднего глушителя . |
| 3. | Отвернуть болт (1) кронштейна опорных подушек подвески заднего выхлопного глушителя от кронштейна (2) оконечной трубы заднего выхлопного глушителя. |
| 4. | Установить выхлопную систему на задний мост. |
| 5. | Обращайте внимание на выбитые метки (1) вокруг выхлопной трубы. |
| Примечание: Требуется второй человек. |
| 6. | Отрезать дополнительный задний выхлопной глушитель (2) от заднего выхлопного глушителя с помощью трубореза CH-6614 (3) в отмеченной позиции (2). |
| 7. | Демонтировать дополнительный глушитель выхлопной системы. |
| 8. | Обеспечить опору для выхлопного глушителя. |
| Примечание: Требуется второй человек. |

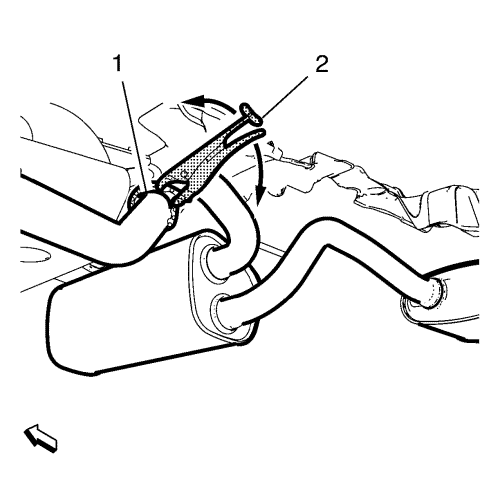

| 9. | Отрезать задний выхлопной глушитель от выхлопного глушителя с помощью трубореза CH-6614 (2) в отмеченной позиции (1). |
| 10. | Демонтировать оконечный глушитель выхлопной системы. |
| 1. | В случае повторного применения деталей выхлопной системы проверить указанные ниже условия для выхлопных труб в местах разделения: |
| • | Округлость выхлопной трубы, любая деформация в зоне двойного зажима должна быть устранена |
| • | Внутренние и наружные заусенцы на выхлопной трубе по кромке резки, для устранения применить напильник |
| • | Ржавчина снаружи на выхлопной трубе, для устранения использовать шкурку |
| Примечание: Требуется второй человек. |

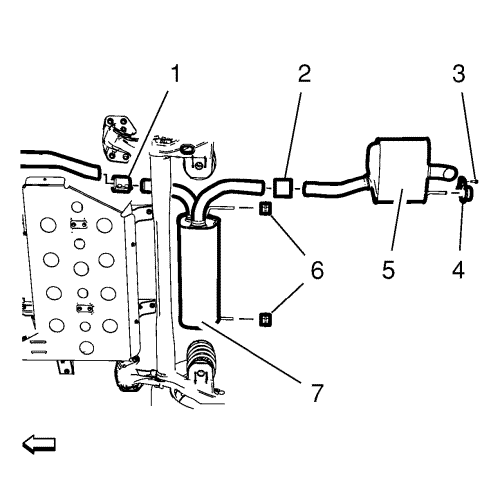

| 2. | Установить задний глушитель (7) на 2 опорные подушки (6) подвески заднего глушителя. |
| 3. | Установить хомут (1) выхлопной трубы и слегка затянуть его. |
| 4. | Установить дополнительный задний глушитель выхлопной системы (5). |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 5. | Закрутить болт (3) кронштейна дополнительного заднего глушителя на кронштейн (4) дополнительного заднего глушителя и затянуть их до 25 N·m (18 фунт-футов). |
| 6. | Установить хомут (2) выхлопной трубы и слегка затянуть его. |
| 7. | Установить оконечный выхлопной глушитель (7). |
| 8. | Затянуть хомут (1) выхлопной трубы с моментом 30 N·m (22 фунт-фута). |
| 9. | Позиционировать дополнительный задний глушитель выхлопной системы (5). |
| 10. | Затянуть хомут (2) выхлопной трубы с моментом 30 N·m (22 фунт-фута). |
| 11. | Снять опору выхлопного глушителя. |
| 12. | Опустить автомобиль и снять с опор. |
