Orlando
Замена заправочного патрубка
Выноска
Название компонента
Предупреждение:
См.
Предупреждение, относящееся к бензину и его парам
Предупреждение:
См.
Предупреждение о работе с горючими материалами и использовании защитных очков
Предварительные процедуры
1. Отсоединить аккумуляторную батарею. См.
Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение
:
без системы пуска/останова
2. Снимите заправочную горловину топливного бака См.
Замена откидной крышки наливной горловины топливного бака
3. При необходимости слить топливо из топливного бака. Если уровень топлива выше половины. См.
Опорожнение топливного бака
4. Снимите облицовку задней колесной ниши. См.
Задний дом-фургон, замена покрытия панели
5. Снять кожух наливного патрубка топливного бака. См.
Замена корпуса заправочного патрубка
6. Отсоединить трубку системы улавливания паров топлива на наливной горловине.

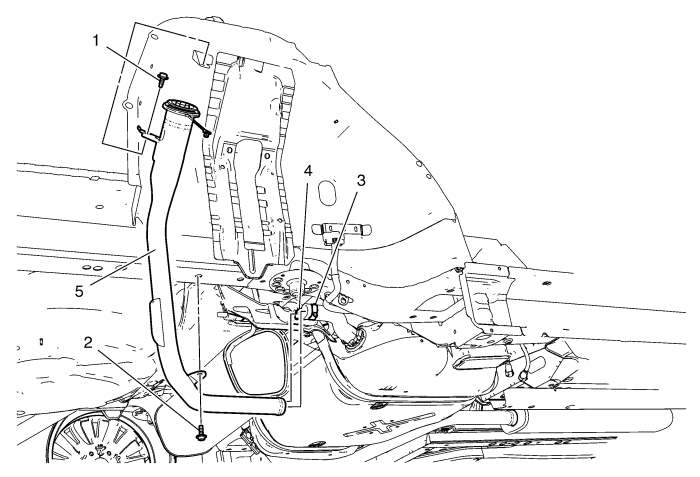

1
Болт кронштейна наливного патрубка топливного бака
Осторожно:
См.
Предупреждение о крепежных деталях
Затянуть
9 Н·м (80 фунт-дюймов)
2
Болт заземления наливного патрубка топливного бака
Затянуть
9 Н·м (80 фунт-дюймов)
3
Хомут наливного патрубка топливного бака
4
Быстросъемная муфта нижней рециркуляционной трубки
5
Наливной патрубок топливного бака
Процедура
Задняя подвеска и задний мост для упрощения изображения показаны снятыми.
