Orlando |
||||||||
|
|
|
|||||||
| 1. | Снять крышку впускного коллектора. См. Замена крышки впускного коллектора |
| 2. | Отсоединить трубу продувки адсорбера системы улавливания паров топлива от электромагнитного клапана продувки адсорбера системы улавливания паров топлива. См. Обслуживание быстросъемных фитингов с пластиковыми буртиками |
| 3. | Отсоединить трубу системы улавливания паров топлива от электромагнитного клапана продувки адсорбера системы улавливания паров топлива. См. Обслуживание быстросъемных фитингов с пластиковыми буртиками |

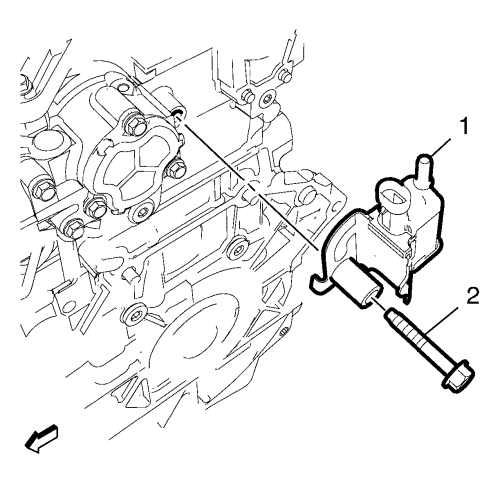

| 4. | Снять винт клапана продувки адсорбера системы улавливания паров топлива (2) и клапан продувки адсорбера системы улавливания паров топлива (1). |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 1. | Установить электромагнитный клапан продувки адсорбера системы улавливания паров топлива (1) и винт (2) электромагнитного клапана продувки адсорбера системы улавливания паров топлива и затянуть с моментом затяжки 10N·m (89 фунт-дюймов). |
| 2. | Установить трубу продувки системы улавливания паров топлива на электромагнитный клапан продувки адсорбера системы улавливания паров топлива. См. Обслуживание быстросъемных фитингов с пластиковыми буртиками |
| 3. | Установить трубу продувки адсорбера системы улавливания паров топлива на электромагнитный клапан продувки адсорбера системы улавливания паров топлива. См. Обслуживание быстросъемных фитингов с пластиковыми буртиками |
| 4. | Установить крышку впускного коллектора. См. Замена крышки впускного коллектора |
