Orlando |
||||||||
|
|
|
|||||||
| • | EN-45059 Измеритель угла |
| • | EN-48749 Приспособление для удержания приводной цепи ГРМ |
| • | EN-48953 Стопорный инструмент для привода распредвала |
Эквивалентные местные инструменты см. Специальный инструмент .
| 1. | Снять свечи зажигания. См. Замена свечи зажигания |
| 2. | Снять верхнюю направляющую приводной цепи ГРМ . См. Замена направляющей цепи ГРМ - верхней |
| 3. | Снимите вкладыш передней колесной ниши. См. Замена покрытия арки переднего колеса |
| 4. | Повернуть коленчатый вал по часовой стрелке на болте противовеса коленчатого вала и установить стопорный инструмент EN-48953 (1) на распределительные валы. |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 5. | Завернуть болты стопорного инструмента EN 48953 и затянуть их с моментом затяжки 10 N·m (89 фунт-дюйм). |
| 6. | Открутить, но НЕ вынимать болт привода регулирования положения выпускного распределительного вала (1) из привода выпускного распределительного вала (2). |
| 7. | Открутить, но НЕ вынимать болт привода регулирования положения впускного распределительного вала (1) из положения привода впускного распределительного вала (2). |
| 8. | Снять стопорный инструмент EN-48953 . |
| 9. | Повернуть коленчатый вал по часовой стрелке за болт на противовесе коленчатого вала в верхнюю мертвую точку рабочего хода цилиндра 1. |
| Примечание: Проследить, чтобы цепь привода ГРМ и приводы регулирования фазы распредвала были маркированы для правильной сборки. |
| 10. | Маркировать оба привода регулирования фаз распредвалов и соответствующие места на приводной цепи ГРМ (1). Дополнительно отметить положение привода регулирования фаз газораспределения распредвала относительно крышки подшипника распредвала (2). |
| 11. | Снять натяжитель приводной цепи ГРМ. См. Натяжитель цепи ГРМ, замена |
| 12. | Установить стопорный инструмент EN-48749 (1) на впускной стороне приводной цепи ГРМ. |
| 13. | Установить стопорный инструмент EN-48749 (1) на выпускной стороне приводной цепи ГРМ. |
| 14. | Снять и УТИЛИЗИРОВАТЬ болт исполнительного механизма положения выпуска распредвала. |
| 15. | Снять привод регулирования фазы выпускного распредвала с распредвала, одновременно освобождая его от приводной цепи ГРМ. |
| 16. | Снять и УТИЛИЗИРОВАТЬ болт исполнительного механизма положения впуска распредвала. |
| 17. | Снять привод регулирования фазы впускного распредвала с распредвала, одновременно освобождая его от приводной цепи ГРМ. |
| 18. | Пометить крышки подшипников, чтобы затем установить их в исходные положения. |
| Примечание: Откручивайте каждый болт на каждой крышке на один оборот за раз до исчезновения подпружинивающей силы на распредвал. |

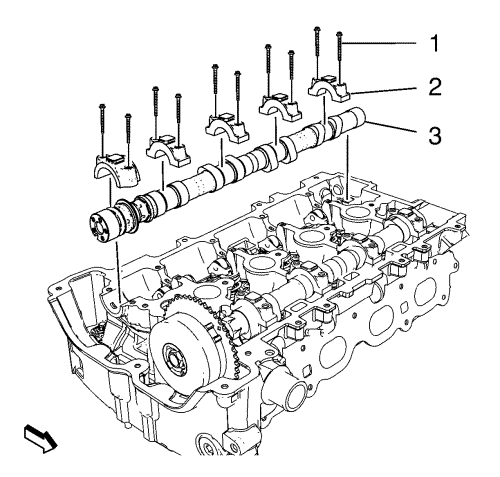

| 19. | Открутить 10 болтов крышки подшипника (1) |
| 20. | Снять 5 крышек подшипника (2) |
| 21. | Снимите выпускной рапредвал (3). |
| 1. | Установите выпускной распредвал (3). |
| 2. | Установить 5 крышек подшипника (2). |
| 3. | Вкрутить от руки 10 болтов крышки подшипника (1). |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 4. | Затянуть болты крышки подшипника поэтапно по 3 оборота до их полной посадки. |
| 5. | После надежной установки всех крышек подшипников затянуть болты с моментом затяжки 10 N·m (89 фунт-дюймов). |
| Примечание: Убедиться в том, что приводная цепь ГРМ и приводы положения распредвала находятся в точках с отметкой. Убедиться в том, что привод регулирования фаз газораспределения выпускного распредвала полностью входит во выпускной распредвал. |
| 6. | Установить привод регулирования фазы выпускного распредвала (2) на распредвал, одновременно устанавливая исполнительный орган на приводную цепь ГРМ. |
| 7. | Установить привод регулирования фаз газораспределения впускного распредвала (2) на распредвал, одновременно устанавливая исполнительный орган на приводную цепь ГРМ. |
| 8. | Вращать выпускной распредвал с помощью открытого гаечного ключа (1) для установки привода регулирования фаз газораспределения выпускного распредвала на отмеченные точки. |
| 9. | Установить НОВЫЙ болт привода регулирования положения выпускного распределительного вала, затянув его от руки. |
| 10. | Повернуть впускной распределительный вал с помощью открытого гаечного ключа (1), чтобы установить привод регулирования фазы впускного распределительного вала в отмеченных точках. |
| 11. | Установить НОВЫЙ болт привода регулирования положения распределительного вала, затянув его от руки. |
| 12. | Снять оба стопорных инструмента EN-48749 с приводной цепи ГРМ. |
| 13. | Переустановить и установить на место натяжитель приводной цепи ГРМ. См. Натяжитель цепи ГРМ, замена |
| 14. | Повернуть коленчатый вал по часовой стрелке на болте противовеса коленчатого вала и установить стопорный инструмент EN-48953 (1) на распределительные валы. |
| 15. | Завернуть болты стопорного инструмента EN 48953 и затянуть их с моментом затяжки 10 N·m (89 фунт-дюйм). |
| 16. | Затянуть НОВЫЙ болт привода регулирования фаз газораспределения выпускного распредвала на первом этапе с моментом 30 N·m (22 фунт-футов). |
| 17. | Затянуть болт противовеса коленчатого вала дополнительно на угол 100 градусов, используя угломер EN-45059 . |
| 18. | Затянуть НОВЫЙ болт привода регулирования фаз газораспределения впускного распредвала на первом этапе с моментом 30 N·m (22 фунт-футов). |
| 19. | Затянуть болт привода регулирования фаз газораспределения впускного распредвала дополнительно на угол 100 градусов, используя угломер EN 45059 . |
| 20. | Снять стопорный инструмент EN-48953 . |
| 21. | Повернуть коленчатый вал по часовой стрелке на болте противовеса коленчатого вала на 720 градусов и убедиться в том, что отметки по-прежнему совпадают. Если отметки не совпадают, см. Замена цепи привода ГРМ, звездочки и натяжителя . |
| 22. | Установите вкладыш передней колесной ниши. См. Замена покрытия арки переднего колеса |
| 23. | Установить верхнюю направляющую цепи газораспределительного механизма. См. Замена направляющей цепи ГРМ - верхней |
| 24. | Установить свечи зажигания. См. Замена свечи зажигания |
