Orlando |
||||||||
|
|
|
|||||||
| 1. | Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле |
| 2. | Обеспечить опору для выхлопного глушителя. |

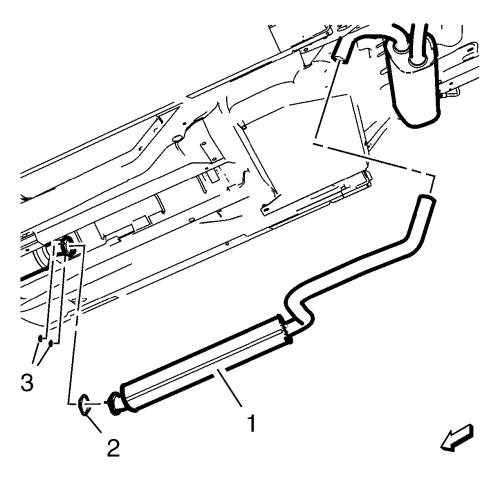

| 3. | Обращайте внимание на выбитую метку (1) вокруг выхлопной трубы. |
| 4. | Срезать выхлопной глушитель с заднего выхлопного глушителя с помощью подходящего инструмента по отметке (1). |
| 5. | Открутить 2 гайки (3). |
| 6. | Убрать опору и снять выхлопной глушитель (1). |
| 7. | Снять и УТИЛИЗИРОВАТЬ прокладку (2). |
| 1. | В случае повторного применения деталей выхлопной системы проверить указанные ниже условия для выхлопных труб в местах разделения: |
| • | Округлость выхлопной трубы, любая деформация в зоне двойного зажима должна быть устранена. |
| • | Внутренние и наружные заусенцы на выхлопной трубе по кромке резки, для устранения применить напильник. |
| • | Ржавчина снаружи на выхлопной трубе, для устранения использовать шкурку. |
| Примечание: Требуется второй человек. |

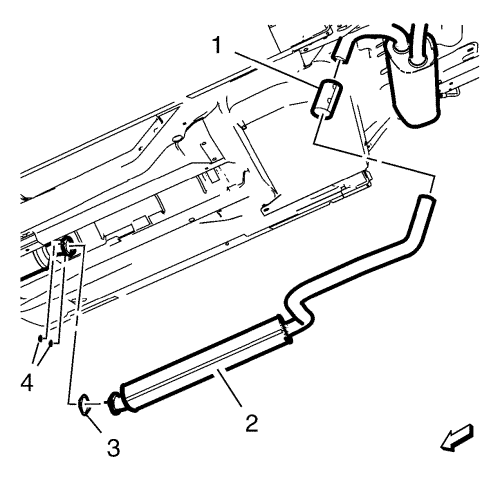

| 2. | Установить выхлопной глушитель (2) с НОВЫМ уплотнением (3) на каталитический нейтрализатор. |
| 3. | Обеспечить опору для выхлопного глушителя. |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 4. | Установить 2 гайки (4) и затянуть их с моментом 17 N·m (13 фунт-футов). |

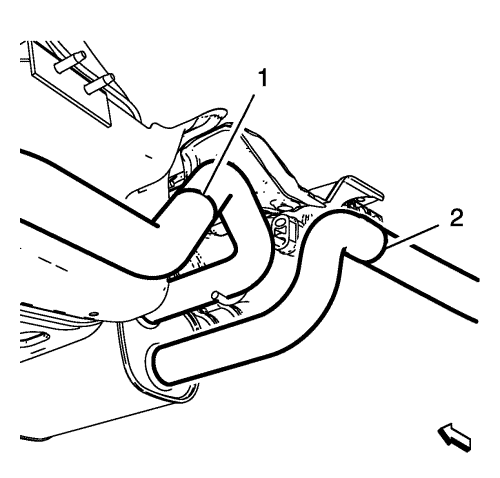

| 5. | Установить хомут (1) выхлопной трубы и слегка затянуть его. |
| 6. | Позиционировать задний выхлопной глушитель и дополнительный задний выхлопной глушитель. |
| 7. | Затянуть хомут (1) выхлопной трубы с моментом 30 N·m (22 фунт-фута). |
| 8. | Опустить автомобиль и снять с опор. |
