Каталитический нейтрализатор Замена (2.4 л LAF и LEA)


Специальный инструмент


EN-45059  Измеритель угла


Эквивалентные местные инструменты см. Специальный инструмент .

Процедура демонтажа

 Предупреждение: См. Предупреждение об обслуживании выпускной системы

Предупреждение: См. Предупреждение: защитные очки и перчатки

Осторожно: См. Меры предосторожности при изгибании гибкого выхлопного патрубка

1. Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле
2. Снимите подогреваемый датчик кислорода - положение 2. См. Замена обогреваемого кислородного датчика - Датчик 2 .

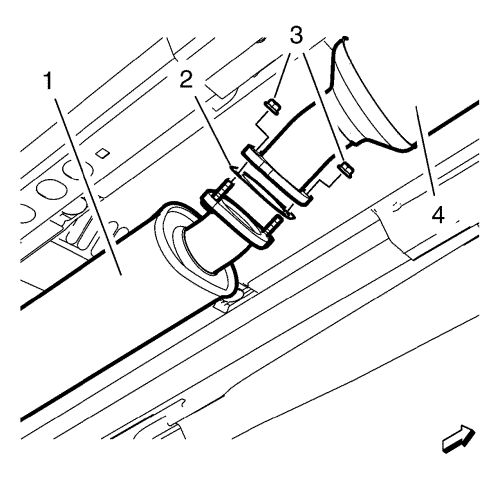

          2537990
3. Обеспечить опору для выхлопного глушителя (1).
4. Отвернуть 2 гайки (3) крепления каталитического нейтрализатора от глушителя выхлопной системы.
5. Отвернуть каталитический нейтрализатор (4) от глушителя выхлопной системы (1).
6. Снимите уплотнение (2).

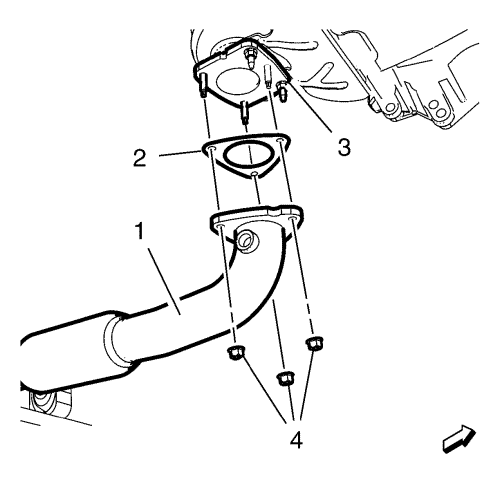

          2537993
7. Снять 3 гайки крепления каталитического нейтрализатора к трехходовому каталитическому нейтрализатору (4).
8. Снять каталитический нейтрализатор (1) с трехходового каталитического нейтрализатора (3).
9. Снять и УТИЛИЗИРОВАТЬ прокладку (2).

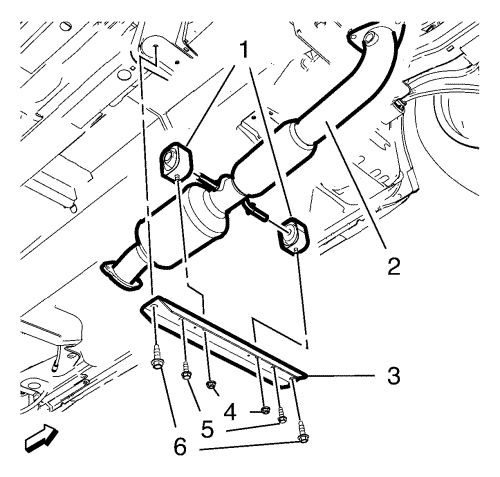

          2537997
10. Выкрутить 2 болта (5).
11. Выкрутить 2 болта (6).
12. Снять 2 подвесных кронштейна (3) каталитического нейтрализатора вместе с каталитическим нейтрализатором (2).
13. Отвернуть 2 гайки (4) изолятора каталитического нейтрализатора.
14. Снять 2 изолятора (1) с каталитического нейтрализатора (2).

Процедура установки
          2537997
1. Установить 2 изолятора (1) на каталитический нейтрализатор (2).
2. Установить подвесной кронштейн (3) на каталитический нейтрализатор (2).
Осторожно: См. Предупреждение о крепежных деталях
3. Завернуть 2 гайки (4) изолятора каталитического нейтрализатора и затянуть их с моментом затяжки 22 N·m (16 фунт-футов).
4. Завернуть 2 болта M8 (5) кронштейна подвески передней выхлопной трубы и затянуть с моментом затяжки 22 N·m (16 фунт-футов).
5. Установить 2 болта приводной рамы M10 (6) и затянуть сначала с моментом затяжки 60 N·m (44 фунт-футов).
Осторожно: См. Предостережение о фиксаторе с затягиванием до предела текучести
6. Окончательно затянуть 2 болта приводной рамы M10 (6) на 30-45 градусов с помощью угломера  EN-45059 .

          2537993
7. Установить НОВУЮ прокладку (2).
8. Установить каталитический нейтрализатор (1) на трехходовой каталитический нейтрализатор (3).
9. Установить 3 гайки крепления (4) каталитического нейтрализатора к трехходовому каталитическому нейтрализатору и затянуть их с моментом 28 N·m (21 фунт-футов).

          2537990
10. Установить прокладку (2).
11. Установить каталитический нейтрализатор (4) на глушитель выхлопной системы (1).
12. Завернуть 2 гайки (3) крепления глушителя выхлопной системы к каталитическому нейтрализатору и затянуть их с моментом затяжки 28 N·m (21 фунт-фут).
13. Снять опору выхлопного глушителя.
14. Установить подогреваемый датчик кислорода - положение 2. Использовать Замена обогреваемого кислородного датчика - Датчик 2 .
15. Опустить автомобиль.
