| • | EN-6015 Заглушки |
| • | EN-45059 Измеритель угла |
Эквивалентные местные инструменты см. Специальный инструмент : Средства диагностики .
| 1. | Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
| 2. | Снять крышку впускного коллектора. См. Замена крышки впускного коллектора |
| 3. | Сбросить давление топлива. См. Понижение давления топлива |

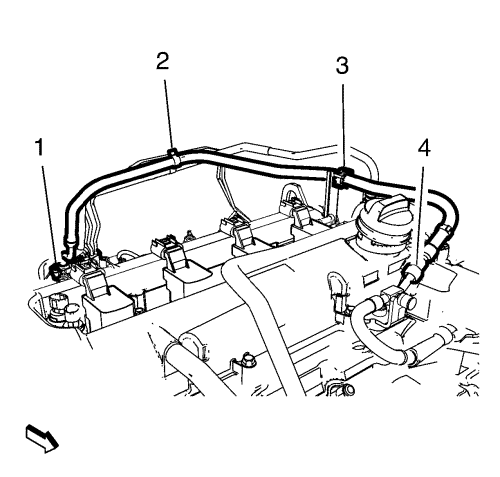

| 4. | Разъединить быстросоединяемое соединение подающего топливопровода (4). См. Металлический буртик - Быстроразъемное соединение - Техническое обслуживание |
| 5. | Установить на трубку подвода топлива заглушку EN-6015 . |
| 6. | Освободить трубку подачи топлива из зажимов на вентиляционном трубопроводе (2) и кронштейне трубки подачи топлива (3). |
| 7. | Открыть верхний зажим (1) перегородки. |
| 8. | Освободить трубку подвода топлива из верхнего зажима перегородки. |

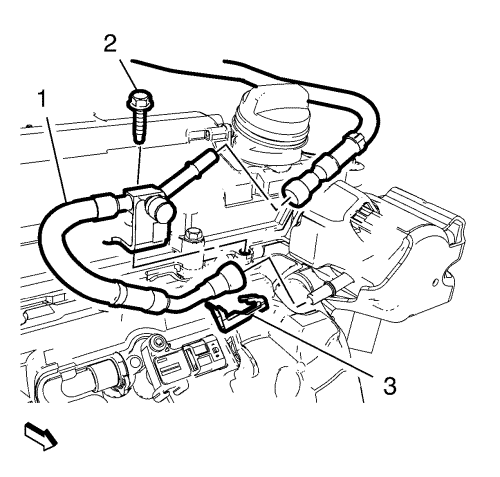

| 9. | Отсоединить быстросъемное соединение подающего топливопровода (3) от топливного насоса. См. Металлический буртик - Быстроразъемное соединение - Техническое обслуживание |
| 10. | Снять болт трубки подачи топлива (2) с крышки распределительных валов. |
| 11. | Снять подающий топливопровод (1). |
| 12. | Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле |

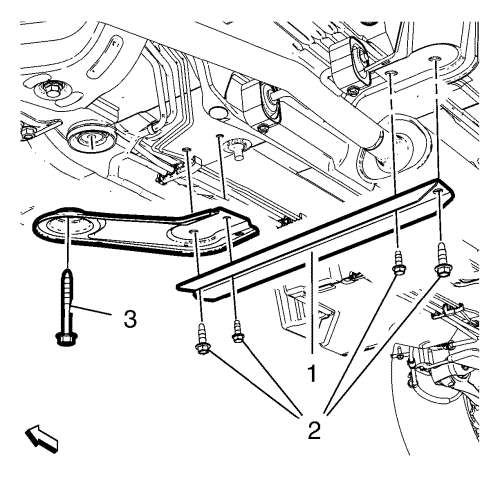

| 13. | Отвернуть и УТИЛИЗИРОВАТЬ 2 болта (2) переднего кронштейна подвески системы выпуска. |
| 14. | Отвернуть и УТИЛИЗИРОВАТЬ 2 болта усиления рамы (2). |
| 15. | Отвернуть болт (3) рамы трансмиссии и передней подвески. |
| 16. | Демонтировать кронштейн подвески передней трубы (1). |
| 17. | Отсоединить трубку подачи топлива от гибкого топливного датчика. См. Замена гибкого топливного датчика |

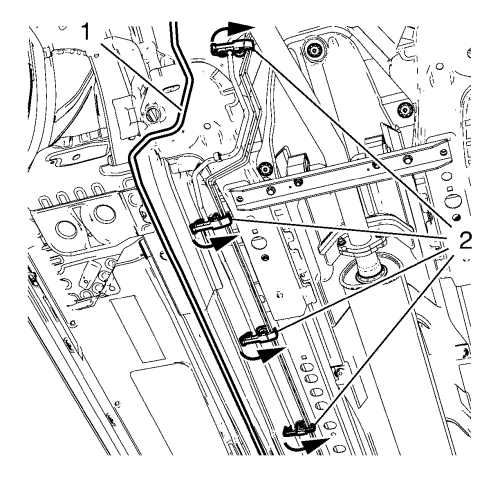

| 18. | Открыть 4 зажима тормозной и топливной трубок (2) на днище кузова. |
| 19. | Снять трубку (1) подвода топлива с нижней части щитка передка и днища кузова. |
| 20. | Отсоединить соединительную муфту (1) трубки подвода топлива топливного бака от трубки подвода топлива (3). См. Обслуживание быстросъемных фитингов с пластиковыми буртиками |
| 21. | Установить на трубку подвода топлива и на трубку подвода топлива топливного бака заглушки EN-6015 . |
| 22. | Освободить трубку подвода топлива от зажима задней тормозной трубки и топливопровода (2) . |
| 23. | Освободить трубку подвода топлива (1) от других зажимов (2) тормозной трубки и топливопровода. |
| Примечание: Трубку подвода топлива не изгибать! |
| 24. | Снять подающий топливопровод. |
| Примечание: Трубку подвода топлива не изгибать! |
| 1. | Смонтировать топливный питающий трубопровод (1) |
| 2. | Прикрепить трубку подвода топлива к зажимам (2) тормозной трубки и топливопровода. |
| 3. | Снять заглушки EN-6015 с трубки (1) подвода топлива топливного бака и с трубки (3) подвода топлива. |
| 4. | Подсоединить соединительную муфту (1) трубки подвода топлива топливного бака к трубке подвода топлива (3). См. Обслуживание быстросъемных фитингов с пластиковыми буртиками |
| 5. | Установить трубку подачи топлива в зажим задней тормозной трубки и топливопровода (2) и закрыть зажим трубки подачи топлива. |
| 6. | Установить опору рамы трансмиссии и передней подвески. |
| 7. | Установить кронштейн подвески передней трубы (1). |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 8. | Завернуть НОВЫЙ болт (3) рамы трансмиссии и передней подвески и затянуть его с моментом затяжки 160 N·m(118 фунт-футов). |
| 9. | Завернуть 2 НОВЫХ болта (2) М8 передней подвески выхлопной трубы и затянуть их с моментом затяжки 22 N·m (16 фунт-футов). |
| 10. | Завернуть 2 НОВЫХ болта (2) М10 опоры передней подвески и затянуть их сначала с моментом затяжки 60 N·m (16 фунт-футов). |
| 11. | Затянуть 2 болта передней подвески (2) - M10 дополнительно на 30-45 градусов, используя угломер EN-45059 . |
| 12. | Присоединить трубу подачи топлива к гибкому топливному датчику. См. Замена гибкого топливного датчика |
| 13. | Установить трубку (1) подачи топлива на нижнюю часть щитка передка и днище кузова. |
| 14. | Закрыть зажимы тормозной и топливной трубок (2) на днище кузова. |
| 15. | Опустить автомобиль. |
| 16. | Смонтировать топливный питающий трубопровод (1) |
| 17. | Присоединить быстросъемное соединение подающего топливопровода (3) к топливному насосу. См. Металлический буртик - Быстроразъемное соединение - Техническое обслуживание |
| 18. | Завернуть болт трубки подачи топлива (2) в головку цилиндров и затянуть его с моментом затяжки 10 N·m (89 фунт-дюймов). |
| 19. | Снять заглушки EN-6015 . |
| 20. | Подсоединить быстросъемное соединение подающего топливопровода (4). См. Металлический буртик - Быстроразъемное соединение - Техническое обслуживание |
| 21. | Закрепить трубку подачи топлива в зажимах на вентиляционном трубопроводе (2) и кронштейне трубки подачи топлива (3). |
| 22. | Закрепить трубку подачи топлива в верхнем зажиме перегородки. |
| 23. | Закрыть верхний зажим (1) перегородки. |
| 24. | Установить крышку впускного коллектора. См. Замена крышки впускного коллектора |
| 25. | Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
