Orlando |
||||||||
|
|
|
|||||||
| 1. | Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
| 2. | Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле |
| 3. | Снять приводной ремень ГРМ. См. Приводной ремень Замена |
| 4. | Сдвинуть колпачок генератора (2) в сторону. |
| 5. | Открутить гайку крепления положительного провода генератора (3) и снять положительный провод генератора (4). |
| 6. | Опустить автомобиль. |
| 7. | Снять задний выпускной воздуховод воздушного фильтра. См. Замена заднего выпускного воздуховода воздушного фильтра |
| 8. | Снять выпускной воздуховод воздушного фильтра. См. Выпускной воздуховод воздушного фильтра Замена |
| 9. | Снимите узел очистителя воздуха. См. Замена воздушного фильтра в сборе |
| 10. | Снять передний подъемный кронштейн двигателя . См. Замена переднего кронштейна для подъема двигателя |
| 11. | Отсоединить разъем жгута проводов (1) от генератора . |

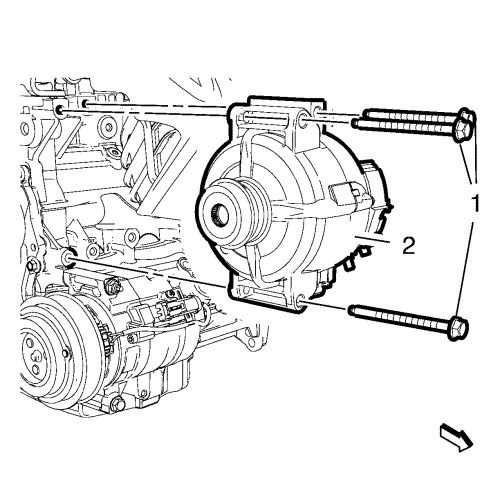

| 12. | Отвернуть 3 болта (1) генератора. |
| 13. | Снять генератор (2). |
| 1. | Установить генератор (2). |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 2. | Заверните 3 болта (1) генератора и затяните их с моментом затяжки 22 N·m (16 фунт-футов). |
| 3. | Подсоединить разъем жгута проводов (1) к генератору. |
| 4. | Установить передний кронштейн для подъема двигателя. См. Замена переднего кронштейна для подъема двигателя |
| 5. | Установите воздушный фильтр в сборе. См. Замена воздушного фильтра в сборе |
| 6. | Установите выпускной воздуховод воздушного фильтра. См. Выпускной воздуховод воздушного фильтра Замена |
| 7. | Установить задний выпускной воздуховод воздушного фильтра. См. Замена заднего выпускного воздуховода воздушного фильтра |
| 8. | Поднять автомобиль. |
| 9. | Установить положительный кабель стартера (4) и гайку (3) положительного кабеля стартера и затянуть с моментом затяжки 17 N·m (13 фунт-футов). |
| 10. | Надеть колпачок генератора (2) на клемму положительного провода генератора. |
| 11. | Надеть приводной ремень. См. Приводной ремень Замена |
| 12. | Опустить автомобиль. |
| 13. | Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
