Эквивалентные местные инструменты см. Специальный инструмент .
| 1. | Снимите цепь насоса охлаждающей жидкости и уравновешивающего вала. См. Замена цепи насоса охлаждающей жидкости и уравновешивающего вала |
| 2. | Установить переднюю крышку двигателя (2) и вкрутить от руки болты (1) передней крышки двигателя. Использовать старое уплотнение (3). |
| 3. | Установить стопорный инструмент EN-44602 (1) на звездочку насоса охлаждающей жидкости. |
| 4. | Открутить, но НЕ вынимать 3 болта (2) звездочки насоса охлаждающей жидкости из звездочки насоса охлаждающей жидкости. |
| 5. | Снять стопорный инструмент EN-44602 (1) со звездочки насоса охлаждающей жидкости. |
| 6. | Демонтировать болты передней крышки двигателя (1) и переднюю крышку двигателя (2) с уплотнением (3). |

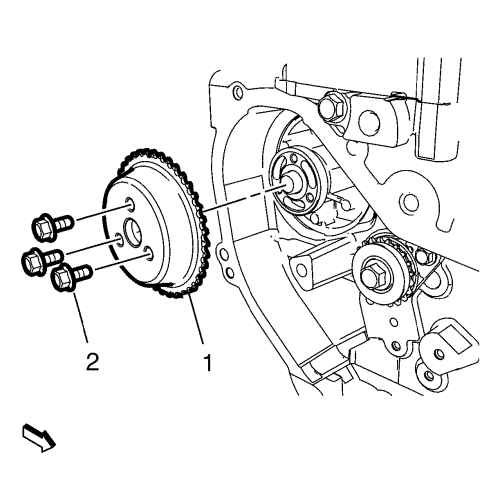

| 7. | Извлечь 3 болта звездочки насоса охлаждающей жидкости (2) и снять звездочку насоса охлаждающей жидкости (1). |
| 1. | Установить звездочку насоса охлаждающей жидкости (1) и 3 болта звездочки насоса охлаждающей жидкости (2), затянув их от руки. |
| 2. | Установить переднюю крышку двигателя (2) и вкрутить от руки болты (1) передней крышки двигателя. Использовать старое уплотнение (3). |
| 3. | Установить стопорный инструмент EN-44602 (1) на звездочку насоса охлаждающей жидкости. |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 4. | Завернуть болты (2) звездочки насоса охлаждающей жидкости и затянуть их с моментом затяжки 8 N·m (71 фунт-дюймов). |
| 5. | Снять стопорный инструмент EN-44602 (1) со звездочки насоса охлаждающей жидкости. |
| 6. | Демонтировать болты передней крышки двигателя (1) и переднюю крышку двигателя (2) с уплотнением (3). |
| 7. | Установите цепь насоса охлаждающей жидкости и уравновешивающего вала. См. Замена цепи насоса охлаждающей жидкости и уравновешивающего вала |
