Orlando |
||||||||
|
|
|
|||||||
| 1. | Освободить трубку подвода топлива от топливного насоса. См. Замена топливной магистрали - шасси |

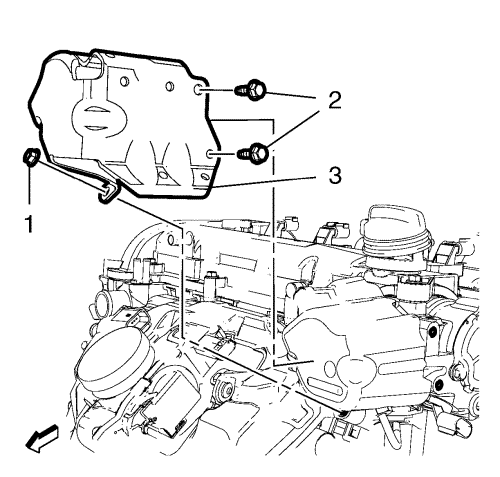

| 2. | Демонтировать гайку (1) крышки топливного насоса и 2 болта крышки топливного насоса (2). |
| 3. | Освободить из зажима жгут проводов на крышке топливного насоса (3). |
| 4. | Снимите крышку топливного насоса (3). |

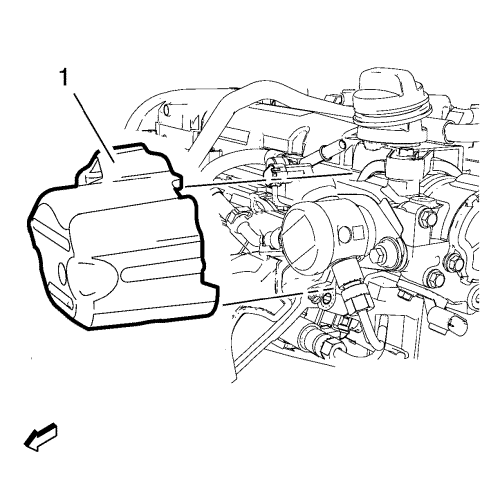

| 5. | Извлечь изолятор топливного насоса (1). |
| 6. | Снимите промежуточную трубу подачи топлива. См. Замена промежуточной трубки подачи топлива |

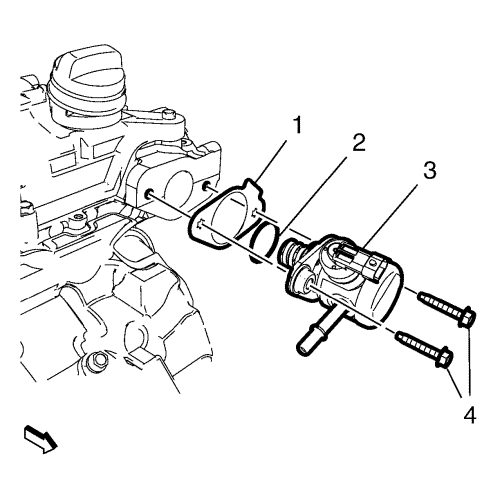

| 7. | Отвернуть 2 болта (4) топливного насоса. |
| 8. | Демонтировать топливный насос (3) с уплотнительным кольцом (2) и уплотнением (1). |

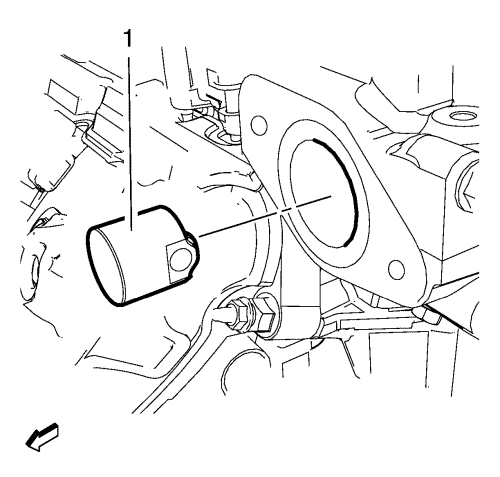

| 9. | Снять толкатель клапана (1). |
| 1. | Заполните толкатель клапана (1) НОВЫМ моторным маслом. |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 2. | Установить топливный насос (3) с НОВЫМ уплотнительным кольцом (2) и НОВОЙ прокладкой (1). |
| 3. | Завернуть 2 болта (4) топливного насоса и затянуть их с моментом затяжки 15 N·m (11 фунт-футов). |
| 4. | Установить промежуточную трубу подачи топлива. См. Замена промежуточной трубки подачи топлива |
| 5. | Установить изолятор топливного насоса (1). |
| 6. | Установить гайку крышки топливного насоса (1) и 2 болта крышки топливного насоса (2) и затянуть с моментом затяжки 10N·m (89 фунт-дюймов). |
| 7. | Закрепить в зажимах жгут проводов на крышке топливного насоса. |
| 8. | Подсоединить трубку подвода топлива к топливному насосу. См. Замена топливной магистрали - шасси |
