Orlando |
||||||||
|
|
|
|||||||
| 1. | Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
| 2. | Снять крышку впускного коллектора. См. Замена крышки впускного коллектора |
| 3. | Снять корпус дроссельной заслонки в сборе. См. Замена корпуса дросселя в сборе |
| 4. | Освободить из зажима шланг/трубку расширительного бачка радиатора на топливной рампе. |
| 5. | Снимите вакуумную трубку тормозного усилителя со впускного коллектора. |
| 6. | Снимите трубку индикатора уровня масла. См. Замена трубки указателя уровня масла |

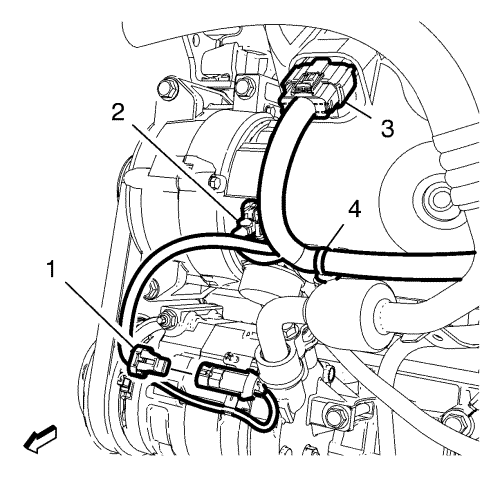

| 7. | Отсоединить разъем жгута проводов модуля управления двигателя (3) от разъема жгута проводов топливной форсунки. |
| 8. | Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле |
| 9. | Отсоединить разъем жгута проводов (2) генератора и разъем жгута проводов компрессора кондиционера (1). |
| 10. | Освободить зажим (4) крепления жгута проводов от кронштейна впускного коллектора. |
| 11. | Отсоединить разъем жгута проводов датчика детонации. |
| 12. | Надеть изолятор впускного коллектора на нижние кронштейны впускного коллектора. |
| 13. | Полностью опустить автомобиль. |

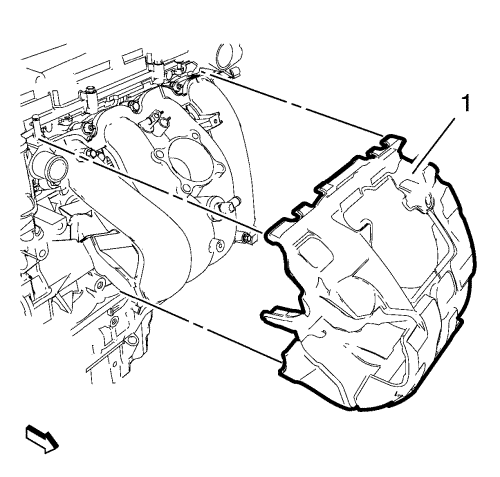

| 14. | Снять изолятор впускного коллектора (1). |
| 1. | Установить изолятор впускного коллектора (1). |
| 2. | Поднять автомобиль. |
| 3. | Надеть изолятор впускного коллектора на нижние кронштейны впускного коллектора. |
| 4. | Присоединить разъем жгута проводов датчика детонации. |
| 5. | Подсоединить разъем жгутов проводов генератора (2). |
| 6. | Опустить автомобиль. |
| 7. | Подсоединить разъем жгута проводов модуля управления двигателя (3) к жгуту проводов топливной форсунки. |
| 8. | Подсоединить разъем жгута проводов (2) генератора и разъем жгута проводов компрессора кондиционера (1). |
| 9. | Закрепить зажим (4) крепления жгута проводов к кронштейну впускного коллектора. |
| 10. | Установите новую трубку указателя уровня масла. См. Замена трубки указателя уровня масла |
| 11. | Установите вакуумную трубку тормозного усилителя на впускной коллектор. |
| 12. | Закрепить в зажимах впускной шланг/трубку расширительного бачка радиатора на топливной рампе. |
| 13. | Установить корпус дроссельной заслонки в сборе. См. Замена корпуса дросселя в сборе |
| 14. | Установить крышку впускного коллектора. См. Замена крышки впускного коллектора |
| 15. | Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
