Информация по обслуживанию

Orlando

Натяжитель цепи ГРМ, замена

Специальный инструмент

•	EN-45027-1 Приспособление для натяжителя

•	EN-45027-2 Приспособление для натяжителя

Эквивалентные местные инструменты см. Специальный инструмент .

Процедура демонтажа

1.	Снять крышку распредвала См. Крышка распределительного вала Замена

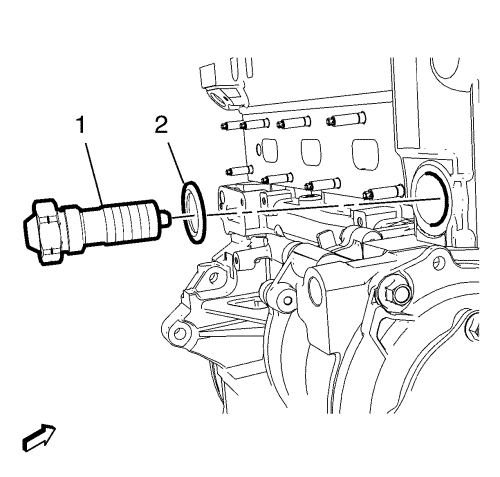

2.	Демонтировать натяжитель цепи газораспределительного механизма (1) и уплотнительное кольцо натяжителя цепи газораспределительного механизма (2).

Процедура установки

1.	Осмотреть натяжитель приводной цепи ГРМ. Если натяжитель приводной цепи ГРМ, уплотнительное кольцо или шайба повреждены, необходимо заменить соответствующие детали.

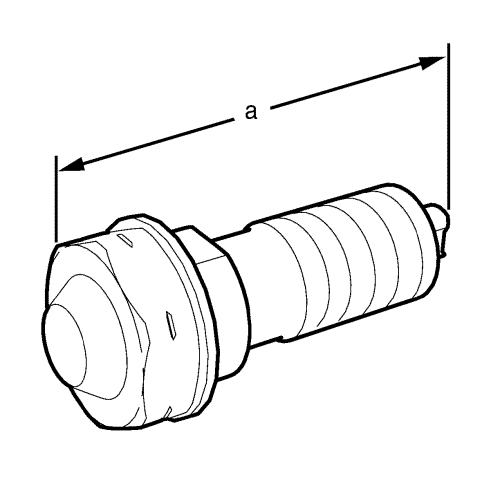

Измерить натяжитель приводной цепи ГРМ в сборе от конца до конца. Если натяжитель приводной цепи ГРМ подлежит замене, новый натяжитель должен поставляться в полностью сжатом, неактивном состоянии. Натяжитель в сжатом состоянии имеет размер 72 мм (2,83 дюйма) (a) от конца до конца. Натяжитель в активном состоянии имеет размер 85 мм (3,35 дюйма) (a) от конца до конца.

3.	Если натяжитель приводной цепи ГРМ находится не в сжатом состоянии, выполнить следующие действия:

3.1

Снять стопорное кольцо с корпуса натяжителя.

3.2

Извлечь плунжер в сборе из корпуса натяжителя цепи газораспределительного механизма, вытянув его наружу.

3.3

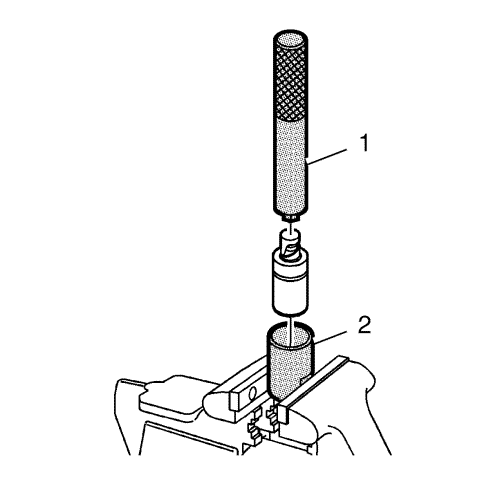

Установить приспособление EN-45027-2 (2) в тиски.

3.4

Установить конец плунжера с пазом в приспособление EN-45027-2 (2).

3.5

С помощью приспособления EN-45027-1 (1) вкрутить храповой цилиндр в плунжер.

4.	Осмотреть внутреннее отверстие в корпусе натяжителя на отсутствие грязи, стружки и повреждений. При обнаружении повреждений следует заменить натяжитель. Очистить грязь или стружку неволокнистой тканью.

5.	Проверить, что вся грязь и мусор удалены из резьбового отверстия натяжителя цепи газораспределительного механизма в головке цилиндров.

Осторожно: См. Предупреждение о крепежных деталях

6.	Установите натяжитель приводной цепи ГРМ (1) с НОВЫМ уплотнительным кольцом (2) и затяните его с моментом затяжки 75 N·m (55 фунт-футов).

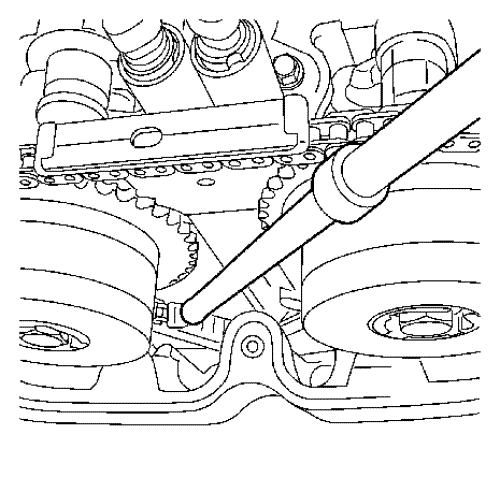

Натяжитель цепи привода ГРМ освобождают, сжав его на 2 мм (0,079 дюйма), при этом будет освобожден стопорный механизм в храповике. Чтобы освободить натяжитель цепи привода ГРМ, использовать подходящий инструмент с резиновым наконечником на конце. Пропустить инструмент вниз через кожух привода ГРМ до упора в цепь привода распредвала. Затем сделать резкий толчок по диагонали вниз, чтобы освободить натяжитель.

8.	Установить крышку распредвала. См. Крышка распределительного вала Замена
