Эквивалентные местные инструменты см. Специальный инструмент .
| 1. | Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле |

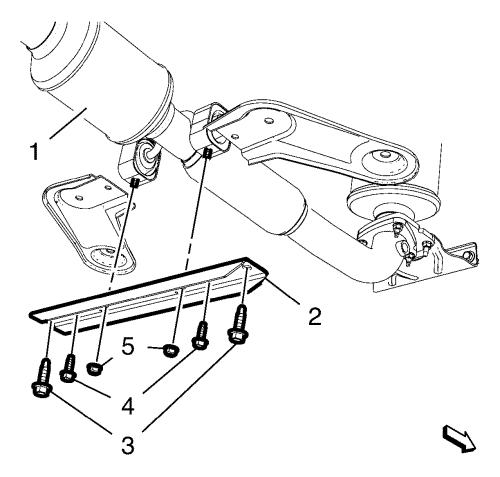

| 2. | Опереть каталитический нейтрализатор (1) с использованием подходящего инструмента. |
| 3. | Отвернуть 2 болта (4) крепления кронштейна подвески передней выхлопной трубы и 2 болта (3) приводной рамы. |
| 4. | Отвернуть 2 гайки (5) опорной подушки подвески передней выхлопной трубы. |
| 5. | Демонтировать кронштейн подвески передней выхлопной трубы (2). |
| 1. | Установить кронштейн подвески передней выхлопной трубы (2). |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 2. | Завернуть 2 гайки (5) опорной подушки подвески передней выхлопной трубы и затянуть их с моментом затяжки 22 N·m (16 фунт-футов). |
| 3. | Установить 2 болта приводной рамы M10 (3) и затянуть болты сначала с моментом затяжки 60 N·m (44 фунт-футов). |
| 4. | Затянуть болты дополнительно на угол 30°-45°, используя угломер EN 45059 . |
| 5. | Завернуть 2 болта M8 (4) кронштейна подвески передней выхлопной трубы и затянуть их с моментом затяжки 22 N·m (16 фунт-футов). |
| 6. | Убрать опору каталитического нейтрализатора (1). |
| 7. | Опустить автомобиль. |
