Замена маслоотражательного колпачка штока клапана и пружины клапана

Специальный инструмент

•  EN-36017  Съемник уплотнения направляющей клапана
•  EN-43649  Приспособление для сжатия клапанных пружин
•  EN-43653  Стопорный инструмент маховика

Эквивалентные местные инструменты см. Специальный инструмент .

Процедура демонтажа
1. Снять стартер. См. Замена стартера : 2.4 л. LAF → Дизельный двигатель 2.0 л LNP с MT → Дизельный двигатель 2.0 л LNP с AT → 1.6 л LDE, LXV, 1.8 л 2H0, LUW и LFH
2. Снимите выпускной распредвал. См. Замена распределительного вала выпускных клапанов
3. Снимите впускной распредвал. См. Замена распределительного вала впускных клапанов
4. Установите EN-43653  держатель .
5. Снять коромысла клапанов. См. Замена коромысла клапана
6. Снять свечи зажигания. См. Замена свечи зажигания

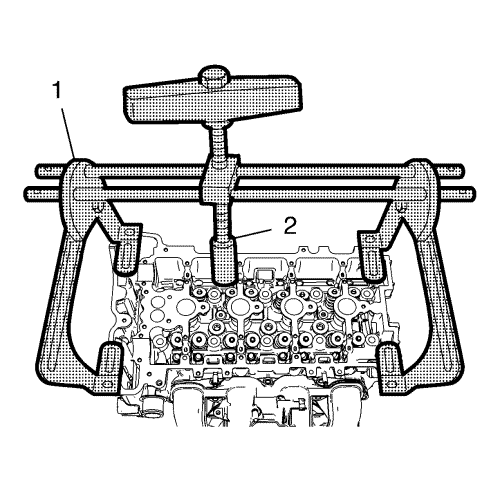

          2557079
7. Установить компрессор  EN-43649 (1) на головку блока цилиндров.
8. Установить переходник воздушного шланга в отверстие для свечи зажигания.
9. Присоединить воздушный шланг к переходнику и повысить давление в цилиндре до 6,9 бар (100 psi).
10. Сжать клапанную пружину с помощью приспособления для сжатия пружин (2).

          2557126
11. Снять чеки клапанных пружин (1).
12. Снять держатель пружины клапана (2) и пружину клапана (3).

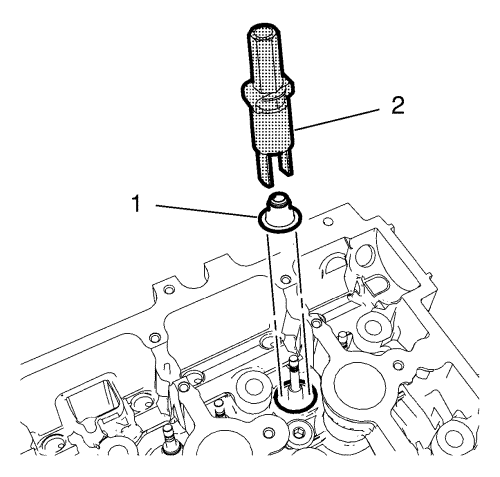

          2557082
13. С помощью съемника  EN-36017 (2) снять уплотнение клапана (1).

Процедура установки
          2557082
1. Использовать съемник  EN-36017 (2) для установки НОВОГО уплотнения клапана (1).

          2557126
2. Установить держатель пружины клапана (2) и пружину клапана (3) на клапан (5).

          2557079
3. Сжать клапанную пружину с помощью приспособления для сжатия пружин (2).
4. Установить чеки пружины клапана.
5. Отсоединить воздушный шланг и снять переходник воздушного шланга с отверстия свечи зажигания.
6. Снимите компрессор  EN 43649 .
7. Установить свечи зажигания. См. Замена свечи зажигания
8. Снять удерживающий инструмент  EN-43653 .
9. Установить коромысла клапанов. См. Замена коромысла клапана
10. Установите впускной распредвал. См. Замена распределительного вала впускных клапанов
11. Установите выпускной распредвал. См. Замена распределительного вала выпускных клапанов
12. Установить стартер. См. Замена стартера : 2.4 л. LAF → Дизельный двигатель 2.0 л LNP с MT → Дизельный двигатель 2.0 л LNP с AT → 1.6 л LDE, LXV, 1.8 л 2H0, LUW и LFH
