Эквивалентные местные инструменты см. Специальный инструмент .
| 1. | Снять впускной шланг расширительного бачка радиатора. См. Замена впускного шланга/трубопровода расширительного бачка радиатора |
| 2. | Снимите трехходовой каталитический нейтрализатор. См. Замена трехходового каталитического нейтрализатора |
| 3. | Снимите выпускной распредвал. См. Замена распределительного вала выпускных клапанов |
| 4. | Снимите впускной распредвал. См. Замена распределительного вала впускных клапанов |
| 5. | Снять впускной коллектор. См. Впускной коллектор Замена |
| 6. | Демонтировать выпускной коллектор. См. Замена выпускного коллектора : 2.4 л. LAF → 2.0L дизельный LNP → 1.6 л LDE, LXV, 1.8 л 2H0, LUW и LFH |
| 7. | Снимите узел впрыска топлива на топливной рампе. См. Замена трубы топливного распределителя в системе впрыска топлива |
| 8. | Снять гидравлический регулятор зазора клапанов. См. Замена гидротолкателей клапанов |

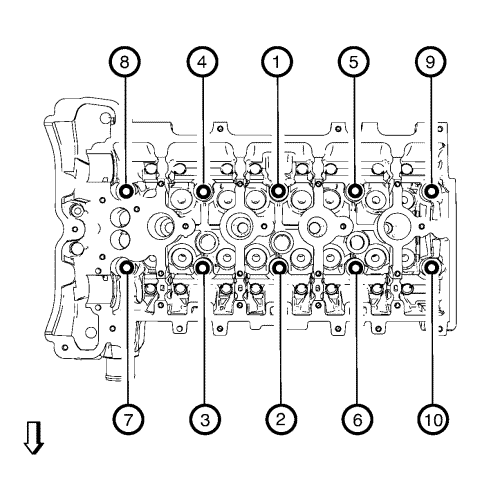

| 9. | Слегка отвернуть головки цилиндров в указанном порядке. |

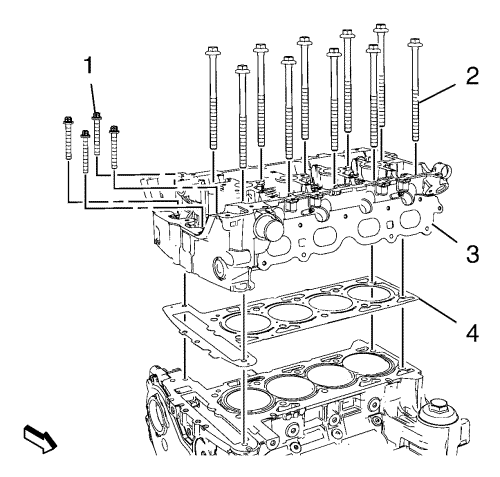

| 10. | Вывернуть и УДАЛИТЬ В ОТХОДЫ 14 болтов (1) головки цилиндров и (2). |
| 11. | Снять головку цилиндров (3) с уплотнением головки цилиндров (4). |
| 1. | Установить головку цилиндров (3) и НОВОЕ уплотнение головки цилиндров (4). |
| 2. | Вставьте 14 болтов (1) и .(2) крепления головки цилиндров. |

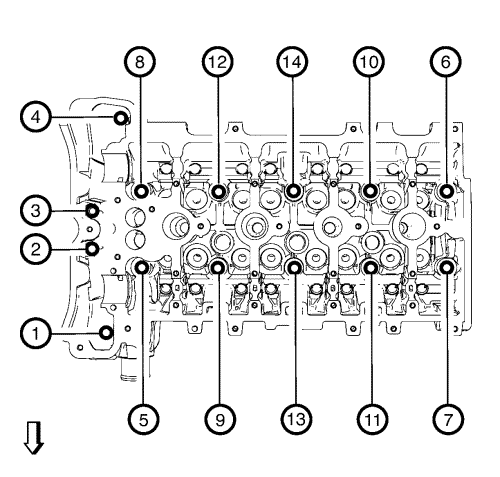

| 3. | Затянуть болты головки цилиндров от руки в показанном порядке. |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 4. | Затяните по очереди НОВЫЕ болты головки цилиндров, на первом этапе в показанной последовательности до 30 N·m (22 фунт-футов). |
| 5. | Затянуть болты головки цилиндров на окончательном этапе в показанной последовательности дополнительно на угол 155 градусов, используя угломер EN-45059 . |
| 6. | Затяните 4 передних болта головки цилиндров до момента затяжки 35 N·m (26 фунт-футов). |
| 7. | Установите гидравлический компенсатор. См. Замена гидротолкателей клапанов |
| 8. | Установить трубу топливного распределителя топливных форсунок в сборе. См. Замена трубы топливного распределителя в системе впрыска топлива |
| 9. | Установить впускной коллектор. См. Впускной коллектор Замена |
| 10. | Установите выпускной коллектор. См. Замена выпускного коллектора : 2.4 л. LAF → 2.0L дизельный LNP → 1.6 л LDE, LXV, 1.8 л 2H0, LUW и LFH |
| 11. | Установите впускной распредвал. См. Замена распределительного вала впускных клапанов |
| 12. | Установите выпускной распредвал. См. Замена распределительного вала выпускных клапанов |
| 13. | Установить впускной шланг расширительного бачка радиатора. См. Замена впускного шланга/трубопровода расширительного бачка радиатора |
| 14. | Установить трехходовой каталитический нейтрализатор. См. Замена трехходового каталитического нейтрализатора |
| 15. | Заменить масляный фильтр двигателя и моторное масло. См. Замена моторного масла и масляного фильтра |
