Orlando |
||||||||
|
|
|
|||||||
| 1. | Снимите минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
| 2. | Освободить фиксирующий выступ (1) на крышке коробки предохранителей аккумулятора. |
| 3. | Используйте подходящую отвертку (2), чтобы освободить зажим (4) через окно (3). |
| Примечание: Вытянуть кожух коробки предохранителей аккумулятора. НЕ вытягивать заслонку. |
| 4. | Откройте крышку коробки предохранителей аккумулятора (1) |
| 5. | Отвернуть гайку (2) крепления положительного провода аккумулятора к стартеру. |
| 6. | Снять положительный провод от аккумулятора до стартера (3) с аккумулятора. |

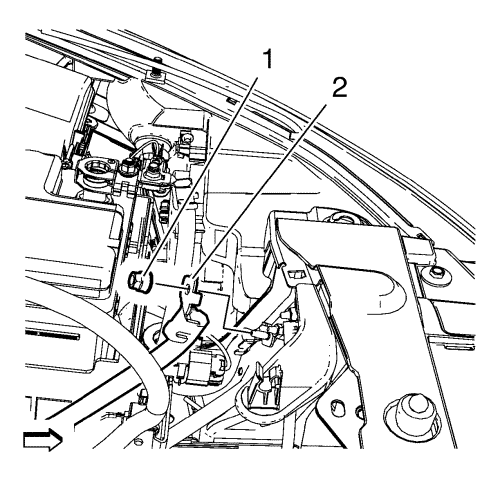

| 7. | Отвернуть гайку отрицательного провода аккумулятора (1). |
| 8. | Снять отрицательный провод (2). |
| 9. | Освободить из зажимов положительный провод стартера и генератора в жгуте проводов двигателя и на |
| 10. | Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле |

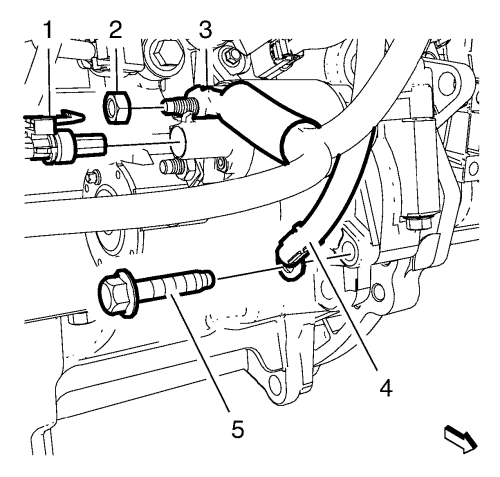

| 11. | Снять гайку положительного провода стартера и генератора (2) и снять положительный провод стартера и генератора (3). |
| 12. | Снимите болт стартера (5) и провод массы стартера (4). |

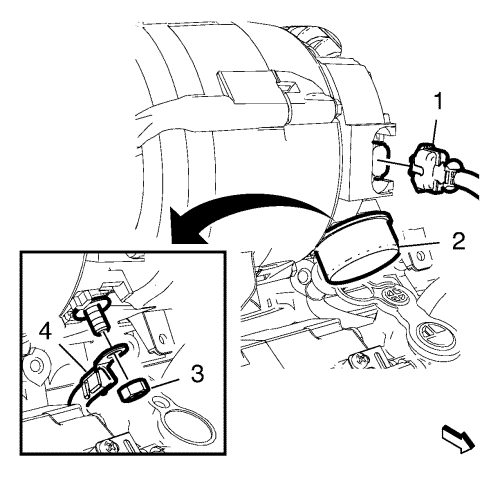

| 13. | Сдвинуть колпачок генератора (2) в сторону. |
| 14. | Снять гайку положительного провода стартера и генератора (3) и снять положительный провод стартера и генератора (4). |
| 15. | Снять положительный провод стартера и генератора с автомобиля. |
| 1. | Установить положительный провод стартера и генератора на автомобиль. |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 2. | Установить положительный кабель стартера (4) и гайку (3) положительного кабеля стартера и затянуть с моментом затяжки 17 N·m (13 фунт-футов). |
| 3. | Надеть колпачок генератора (2) на клемму положительного провода генератора. |
| 4. | Установить провод массы стартера (4) и болт стартера (5) и затянуть с моментом затяжки 58 N·m (43 фунт-футов). |
| 5. | Установить положительный провод стартера и генератора (3) и гайку (2) положительного провода стартера и генератора и затянуть их с моментом затяжки 17 N·m (13 фунт-футов). |
| 6. | Опустить автомобиль. |
| 7. | Освободить из зажимов положительный провод стартера и генератора в жгуте проводов двигателя и на трубке указателя уровня масла. |
| 8. | Установить отрицательный провод (2). |
| 9. | Завернуть гайку (1) отрицательного провода и затянуть ее с моментом затяжки 9 N·m (80 фунт-дюймов). |
| 10. | Подсоединить положительный провод от аккумулятора до стартера (3) к аккумулятору. |
| 11. | Завернуть и затянуть гайку (2) крепления положительного провода аккумулятора к стартеру. |
| 12. | Закройте крышку коробки предохранителей и зафиксируйте фиксирующие выступы (1) и (4). |
| 13. | Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
