Orlando |
||||||||
|
|
|
|||||||
Эквивалентные местные инструменты см. Специальный инструмент .
| 1. | Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле |

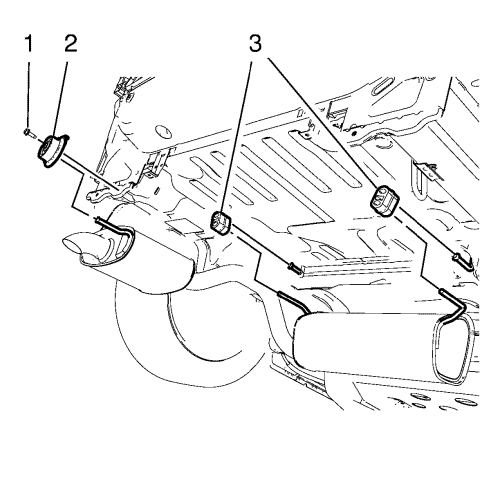

| 2. | Снять 2 опорные подушки (3) подвески заднего глушителя с заднего глушителя . |
| 3. | Снять болт (1) кронштейна опорных подушек дополнительного заднего выхлопного глушителя с кронштейна (2) дополнительного заднего выхлопного глушителя. |
| 4. | Снять кронштейн опорных подушек (2) подвески заднего глушителя с кронштейна (2) конечной трубы заднего глушителя. |
| 5. | Установить выхлопную систему на задний мост. |

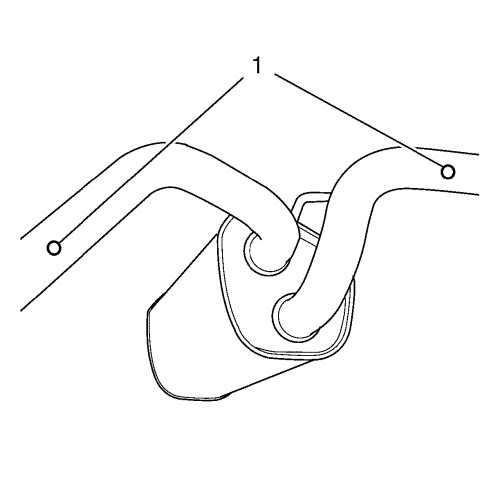

| 6. | Обращайте внимание на выбитые метки (1) вокруг выхлопной трубы. |
| Примечание: Требуется второй человек. |

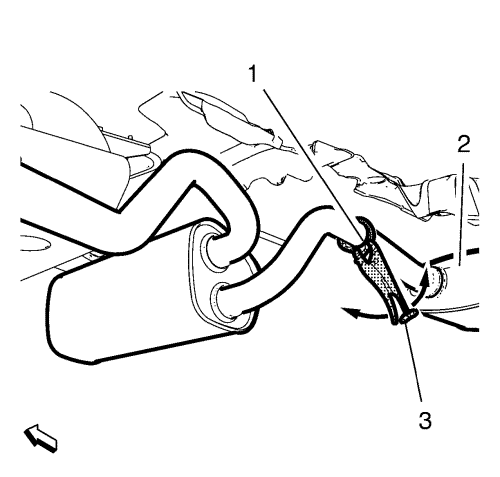

| 7. | Отрезать дополнительный задний выхлопной глушитель (2) с заднего выхлопного глушителя с помощью трубореза CH-6614 (3) по отмеченным позициям (1). |
| 8. | Демонтировать дополнительный глушитель выхлопной системы (2). |
| 1. | В случае повторного применения деталей выхлопной системы проверить указанные ниже условия для выхлопных труб в местах разделения: |
| • | Округлость выхлопной трубы, любая деформация в зоне двойного зажима должна быть устранена |
| • | Внутренние и наружные заусенцы на выхлопной трубе по кромке резки, для устранения применить напильник |
| • | Ржавчина снаружи на выхлопной трубе, для устранения использовать шкурку |
| Примечание: Требуется второй человек. |

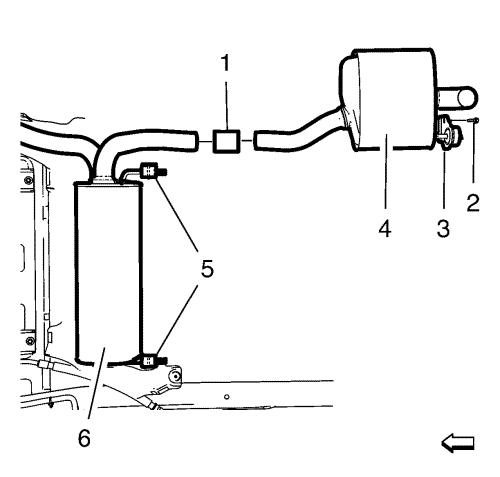

| 2. | Установить задний глушитель (6) на 2 опорные подушки (5) подвески заднего глушителя. |
| 3. | Установить дополнительный задний выхлопной глушитель (4). |
| 4. | Установить кронштейн (3) дополнительного заднего выхлопного глушителя на дополнительный задний выхлопной глушитель (4). |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 5. | Закрутить болт (2) кронштейна дополнительного заднего глушителя на кронштейн (3) дополнительного заднего глушителя и затянуть их до 25 N·m (18 фунт-футов). |
| 6. | Установить хомут (1) выхлопной трубы и слегка затянуть его. |
| 7. | Позиционировать дополнительный глушитель выхлопной системы (4). |
| 8. | Затянуть хомут (1) выхлопной трубы с моментом 30 N·m (22 фунт-фута). |
| 9. | Опустить автомобиль и снять с опор. См. Подъем и пользование домкратом на автомобиле |
