Orlando |
||||||||
|
|
|
|||||||
| 1. | Снимите крышку блока управляющих клапанов коробки передач. См. Крышка корпуса регулирующего клапана Замена : 2.0L дизельный LNP → кроме дизеля 2.0L LNP . |

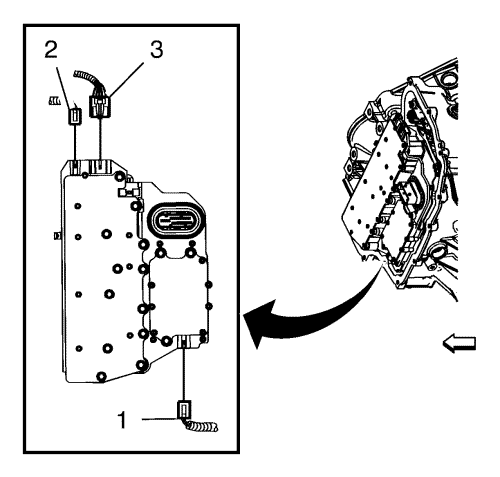

| 2. | Отсоедините электрический разъем датчика частоты вращения вторичного вала (2). |
| 3. | Отсоедините электрический разъем датчика положения рычага-избирателя диапазона (3). |
| 4. | Отсоедините электрический разъем датчика частоты вращения первичного вала (1). |

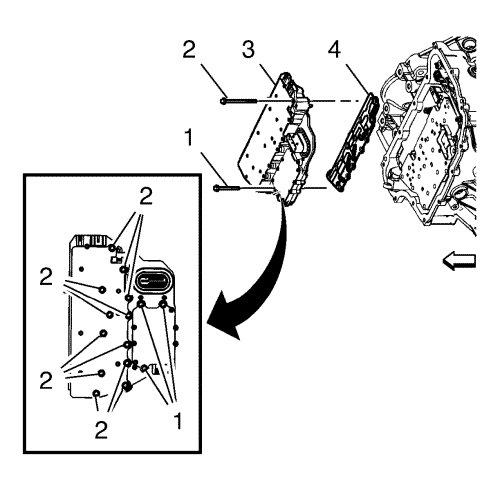

| 5. | Отверните 3 болта блока управляющих клапанов (1) M5 x 40.5. |
| 6. | Отверните 12 болтов блока управляющих клапанов (2) M6 x 97. |
| 7. | Снимите узел управляющих электромагнитных клапанов (3) с модулем управления коробкой передач. |
| 8. | Снимите пластинчатый фильтр узла управляющих электромагнитных клапанов (4). Выбросите пластинчатый фильтр. Пластинчатый фильтр не подлежит повторному использованию. |
| 9. | Осмотрите уплотнения реле давления не предмет повреждений или загрязнения. Замените узел управляющих электромагнитных клапанов, если необходимо. |
| 10. | Осмотрите сквозные отверстия для болтов в канальной пластине на предмет повреждений или прожига. Любое повреждение может привести к утечкам. В случае необходимости заменить. |
| 1. | Установите НОВЫЙ пластинчатый фильтр узла электромагнитного клапана управления (4), чтобы не допустить пропусков жидкости через уплотнения. |
| 2. | Установите узел управляющего электромагнитного клапана (3) с модулем управления коробкой передач. |
| 3. | Вверните от руки болты (1, 2) блока управляющих клапанов. |
|
Осторожно:
См. Предупреждение о крепежных деталях . |

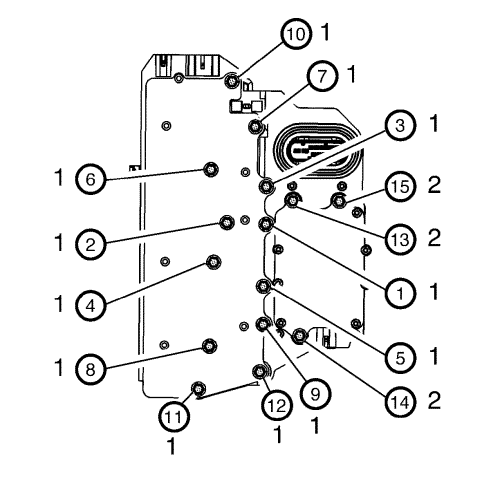

| 4. | Закрепить 12 болтов блока управляющих клапанов (2) M6 x 97 и последовательно затянуть их с моментом затяжки 12 N·m (106 фунт-дюймов). |
| 5. | Закрепить 3 болта блока управляющих клапанов (1) M5 x 40,5 и последовательно затянуть их с моментом затяжки 8 N·m (71 фунт-дюйм). |
| 6. | Подсоедините электрический разъем датчика частоты вращения первичного вала (1). |
| 7. | Подсоедините электрический разъем датчика частоты вращения вторичного вала (2). |
| 8. | Установите крышку блока управляющих клапанов трансмиссии. См. Крышка корпуса регулирующего клапана Замена : 2.0L дизельный LNP → кроме дизеля 2.0L LNP . |
| 9. | После проведения ремонтных работ см. порядок программирования и настройки в Модуль управления Справочные сведения |
| 10. | Выполнить получение адаптивных данных. См. Адаптивное обучение параметров переключения коробки передач . |
