Замена стопора внешнего держателя панели фары (Сварка)


Примечание: В соответствии с различными условиями антикоррозийной гарантии разрешается использовать только предписанные региональные методы соединения.

Процедура демонтажа
Предупреждение: См. Допущенное оборудование для ремонта последствий столкновения .
Предупреждение: См. Обращение со стеклом и листовым металлом Предупреждение .
1. Отключить систему SIR. См. Включение и отключение SIR .
2. Отсоединить отрицательный провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова .
3. Демонтируйте все задействованные панели и детали.
4. Осмотрите компоненты - не повреждены ли они. Должен быть отремонтирован весь поврежденный участок.
5. При необходимости удалите мастику и антикоррозионное покрытие на ремонтируемом участке. См. Обработка для защиты от коррозии и ремонт : Основание .

          2543391
6. Идентифицируйте и пометьте все нужные заводские сварные швы внешнего держателя монтажной панели фары (1).
7. Высверлите все места заводской сварки. Следует записать количество и места расположения сварок для последующей установки узла, прошедшего техническое обслуживание.

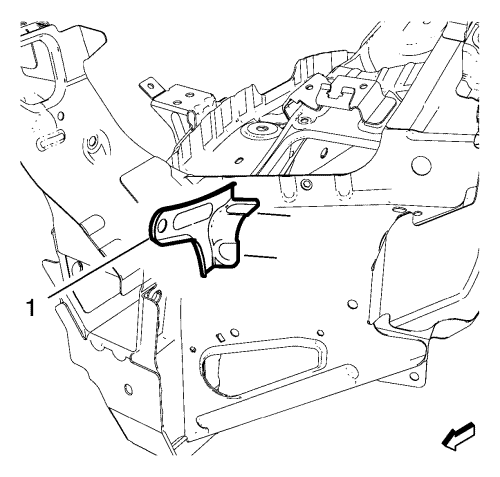

          2543392
8. Снимите поврежденный внешний держатель монтажной панели фары (1).

Процедура установки
1. Обработайте сопрягаемые поверхности по необходимости.
2. Выровняйте внешний держатель монтажной панели фары.

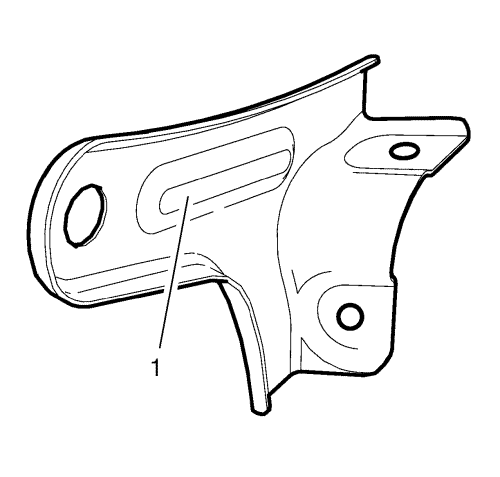

          2543394
3. Просверлить 2 отверстия 8 мм (5/16 дюйма) для пробочной сварки внешнего держателя монтажной панели фары (1).
4. Очистите и подготовьте к сварке контактные поверхности.
5. Установите на автомобиль внешний держатель монтажной панели фары.
6. Проверьте подгонку внешнего держателя монтажной панели фары.
7. Закрепите внешний держатель монтажной панели фары в нужном положении.

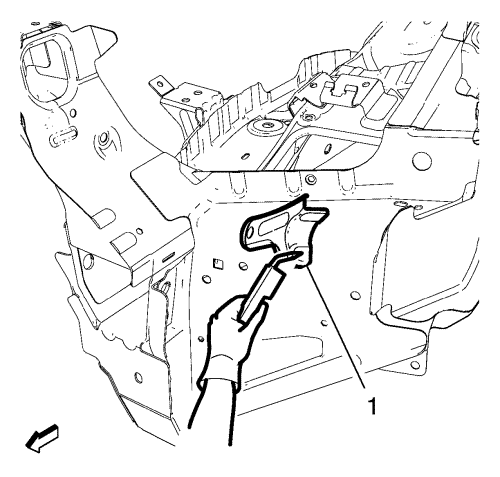

          2543395
8. Выполните пробочную сварку по месту внешнего держателя монтажной панели фары (1).
9. При необходимости нанесите мастику и антикоррозионное покрытие на ремонтируемый участок. См. Обработка для защиты от коррозии и ремонт : Основание .
10. Покрасьте отремонтированный участок.
11. Установите на место все задействованные панели и детали.
12. Подсоединить отрицательный провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова .
13. Включите систему надувных подушек безопасности (SIR). См. Включение и отключение SIR .
