Orlando |
||||||||
|
|
|
|||||||
| 1. | Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова . |
| 2. | Восстановить хладагент. См. Восстановление и замена хладагента . |
| 3. | Снять облицовку переднего бампера. См. Демонтаж и установка облицовки переднего бампера . |
| 4. | Снимите датчик давления хладагента кондиционера. См. Замена датчика давления хладагента системы кондиционирования воздуха . |
| 5. | Снять воздухозаборник. См. Замена всасывающего воздушного канала . |

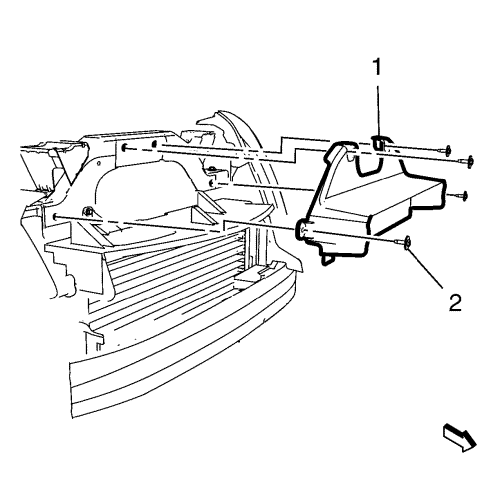

| 6. | Демонтировать 4 болта (2) верхней перегородки со стороны радиатора. |
| 7. | Демонтировать верхнюю перегородку со стороны радиатора (1). |

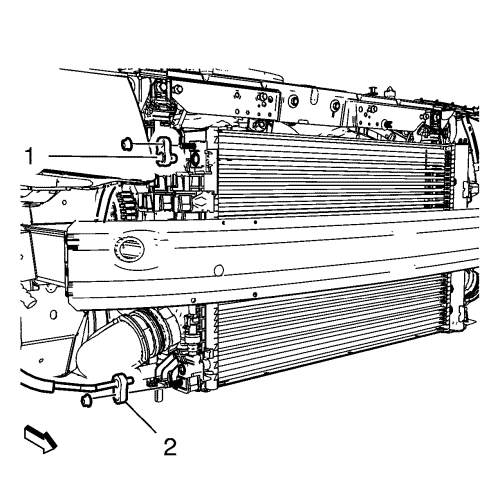

| 8. | Демонтировать гайку компрессора кондиционера и шланга конденсатора и отсоединить компрессор кондиционера и шланг конденсатора (1). |
| 9. | Демонтировать гайку шланга испарителя кондиционера и отсоединить шланг испарителя кондиционера (2). |

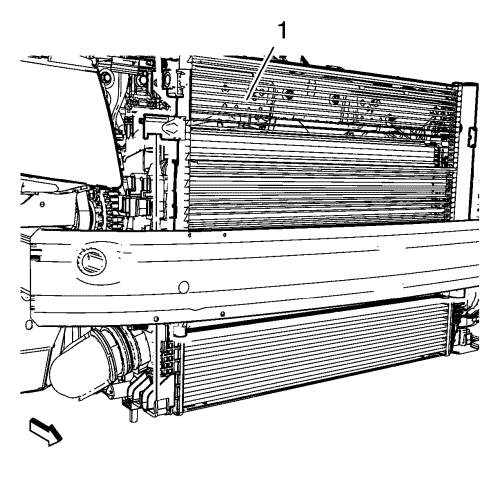

| 10. | Снять конденсатор кондиционера (1). |
| 1. | Установить конденсатор кондиционера (1). |
| 2. | Установить шланг компрессора и конденсатора системы кондиционирования воздуха (1). |
|
Осторожно:
См. Предупреждение о крепежных деталях . |
| 3. | Установить гайку крепления шланга компрессора и конденсатора кондиционера воздуха и затянуть ее до момента 22 N·m (16 фунт-футов). |
| 4. | Установить шланг испарителя кондиционера (2). |
| 5. | Установить гайку крепления шланга испарителя кондиционера воздуха и затянуть ее до момента 22 N·m (16 фунт-футов). |
| 6. | Установить верхнюю перегородку со стороны радиатора (1). |
| 7. | Вкрутить 4 болта (2) перегородки со стороны радиатора и затянуть их с моментом 4 N·m (35 фунт-футов). |
| 8. | Установить воздухозаборник. См. Замена всасывающего воздушного канала . |
| 9. | Установить датчик давления хладагента воздушного кондиционера. См. Замена датчика давления хладагента системы кондиционирования воздуха . |
| 10. | Установите поясок переднего бампера. См. Демонтаж и установка облицовки переднего бампера . |
| 11. | Слить и заправить в систему хладагент. См. Восстановление и замена хладагента . |
| 12. | Подсоедините минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова . |
