| 1. | Снять крышку аккумулятора. См. Замена крышки аккумулятора |
| 2. | Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
| 3. | Отвернуть 2 гайки (1) впускного шланга охладителя нагнетаемого воздуха. |
| 4. | Снять впускной шланг (3) охладителя нагнетаемого воздуха с турбокомпрессора и снять прокладку (2). |
| 5. | Снять всасывающий воздушный канал. См. Замена всасывающего воздушного канала |
| 6. | Отсоединить разъем жгута проводов датчика давления хладагента кондиционера от конденсатора кондиционера. |
| 7. | Отсоединить 2 защитных щитка (2) от радиатора (1). |
| 8. | Отвернуть 3 гайки (2, 4) хомута шланга кронштейнов змеевика охлаждения рабочей жидкости гидроусилителя рулевого управления. |
| 9. | Отвернуть 2 болта (3, 6) кронштейнов змеевика охлаждения рабочей жидкости гидроусилителя рулевого управления. |
| 10. | Снять 2 кронштейна (1) змеевика охлаждения рабочей жидкости гидроусилителя рулевого управления. |
| 11. | Снять воздушное уплотнение радиатора. |
| 12. | Снять впускной шланг (1) с охладителя нагнетаемого воздуха (2). |
| 13. | Снять верхние кронштейны радиатора. См. Замена верхнего кронштейна радиатора |
| 14. | Отсоединить конденсатор (2) кондиционера от охладителя нагнетаемого воздуха . |
| 15. | Отвести конденсатор (2) кондиционера воздуха и закрепить предохранительными ремнями. |
| Примечание: Для снятия впускного шланга охладителя нагнетаемого воздуха переместить радиатор вперед. |

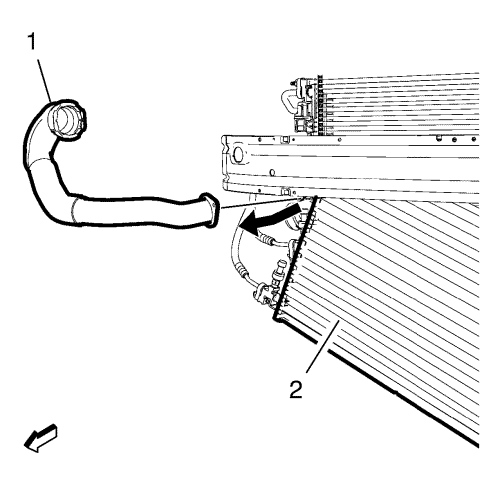

| 16. | Снять впускной шланг (1) охладителя нагнетаемого воздуха вниз с автомобиля. |
| Примечание: Для установки впускного шланга охладителя нагнетаемого воздуха переместить радиатор вперед. |
| 1. | Разместить впускной шланг (1) охладителя нагнетаемого воздуха на автомобиле. |
| 2. | Установить конденсатор (2) кондиционера на охладитель нагнетаемого воздуха. |
| 3. | Подсоединить впускной шланг (1) к охладителю нагнетаемого воздуха (2). |
| 4. | Установить верхние кронштейны радиатора. См. Замена верхнего кронштейна радиатора |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 5. | Установить 2 кронштейна (1) змеевика охлаждения рабочей жидкости гидроусилителя рулевого управления. |
| 6. | Вкрутить 2 болта (3, 6) кронштейнов контура охлаждения рабочей жидкости гидроусилителя рулевого управления и затянуть с моментом затяжки 9 N·m (80 фунт-футов). |
| 7. | Установить 3 гайки (2, 4) хомута шланга кронштейнов контура охлаждения рабочей жидкости гидроусилителя рулевого управления и затянуть с моментом затяжки 9 N·m (80 фунт-футов). |
| 8. | Установить воздушное уплотнение радиатора. |
| 9. | С помощью зажимов закрепить 2 защитных щитка (2) радиатора (1). |
| 10. | Присоединить разъем жгута проводов датчика давления хладагента кондиционера к конденсатору кондиционера. |
| 11. | Установить всасывающий воздушный канал. См. Замена всасывающего воздушного канала |
| 12. | Установить НОВУЮ прокладку (2). |
| 13. | Подсоединить впускной шланг (3) охладителя нагнетаемого воздуха к турбокомпрессору. |
| 14. | Завернуть 2 гайки (1) впускного шланга охладителя нагнетаемого воздуха и затянуть их с моментом затяжки 22 N·m (16 фунт-футов). |
| 15. | Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
| 16. | Установите крышку аккумулятора. См. Замена крышки аккумулятора |
