Замена монтажной панели заднего фонаря (Пайка)


Примечание: В соответствии с различными условиями антикоррозийной гарантии разрешается использовать только предписанные региональные методы соединения.

Процедура демонтажа
Предупреждение: См. Допущенное оборудование для ремонта последствий столкновения .
Предупреждение: См. Обращение со стеклом и листовым металлом Предупреждение .
1. Деактивировать систему SIR. См. Включение и отключение SIR .
2. Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова .
3. Демонтируйте все задействованные панели и детали.
4. Осмотрите компоненты - не повреждены ли они. Должен быть отремонтирован весь поврежденный участок.
5. При необходимости удалите мастику и антикоррозионное покрытие на ремонтируемом участке. См. Обработка для защиты от коррозии и ремонт : Основание .

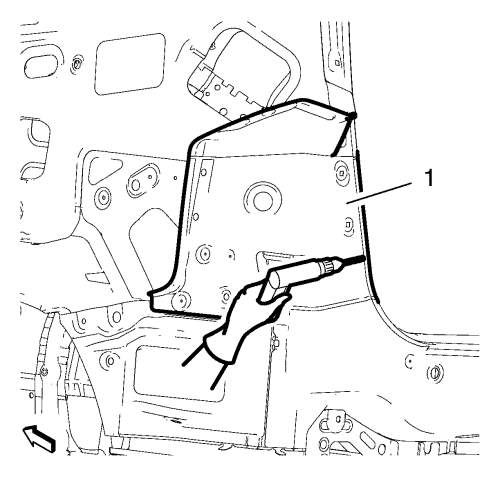

          2512598
6. Идентифицируйте и пометьте все нужные заводские сварные швы монтажной панели заднего фонаря (1).
7. Высверлите все места заводской сварки. Следует записать количество и места расположения сварок для последующей установки узла, прошедшего техническое обслуживание.

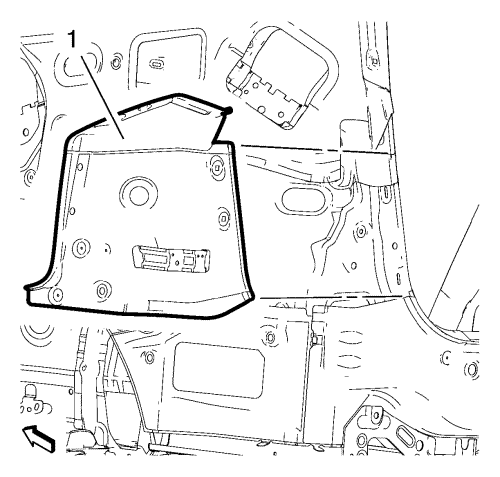

          2512599
8. Снимите монтажную панель заднего фонаря (1).

Процедура установки
1. Очистите и подготовьте контактные поверхности к точечной сварке и пайке.
2. Использовать просверленные отверстия в задней торцевой панели, чтобы проделать прорези 6x20< >мм (4/16< >x< >12/16< >дюймов)под пайку.

          2512599
3. Установите на автомобиль монтажную панель (1) заднего фонаря.
4. Проверьте подгонку гнезда заднего габаритного фонаря.
5. Закрепите подгонку гнезда заднего габаритного фонаря в нужном положении.

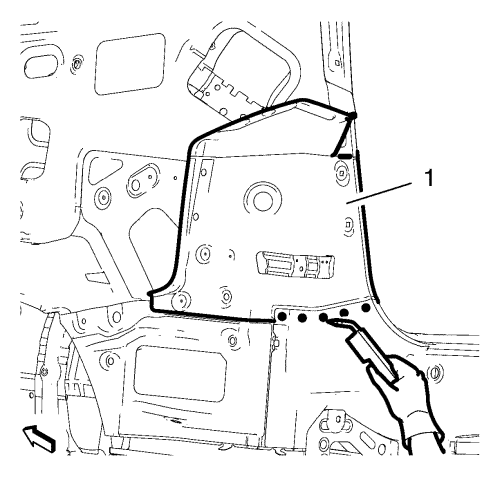

          2512601
6. Припаяйте монтажную панель (1) заднего фонаря по месту.

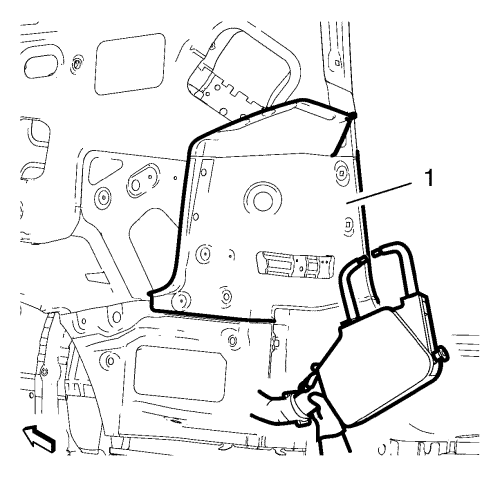

          2512600
7. Закрепите точечной сваркой монтажную панель (1) заднего фонаря по месту.
8. При необходимости нанесите мастику и антикоррозионное покрытие на ремонтируемый участок. См. Обработка для защиты от коррозии и ремонт : Основание .
9. Покрасьте отремонтированный участок. См. Лакокрасочные покрытия Грунты/лаки .
10. Установите на место все задействованные панели и детали.
11. Подсоедините минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова .
12. Включите систему надувных подушек безопасности (SIR). См. Включение и отключение SIR .
