Предупреждение:
См. Допущенное оборудование для ремонта последствий столкновения . |
|
Предупреждение:
См. Классификация столкновений Предупреждение . |
|
Предупреждение:
См. Обращение со стеклом и листовым металлом Предупреждение . |
| 1. | Деактивировать систему SIR. См. Включение и отключение SIR . |
| 2. | Отсоединить отрицательный провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова . |
| 3. | Демонтируйте все задействованные панели и детали. |
| 4. | Осмотрите компоненты - не повреждены ли они. Должен быть отремонтирован весь поврежденный участок. |
| 5. | При необходимости удалите мастику и антикоррозионное покрытие на ремонтируемом участке. См. Обработка для защиты от коррозии и ремонт : Основание . |

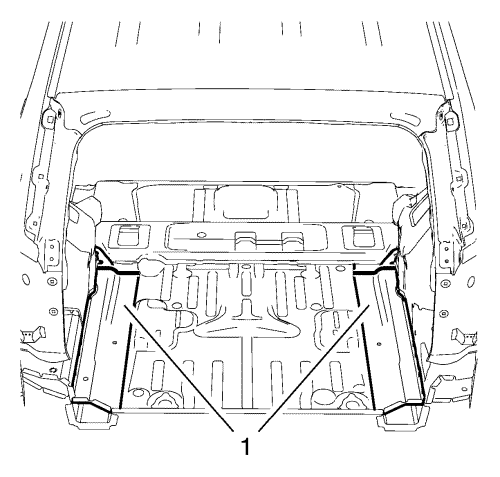

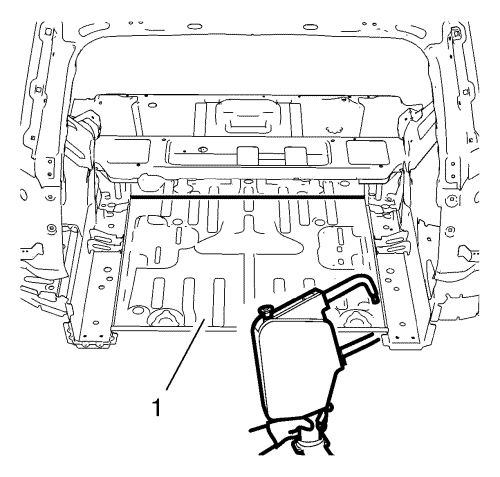

| 6. | Проведите линии отреза на внешнем удлинителе задней панели пола (1). |

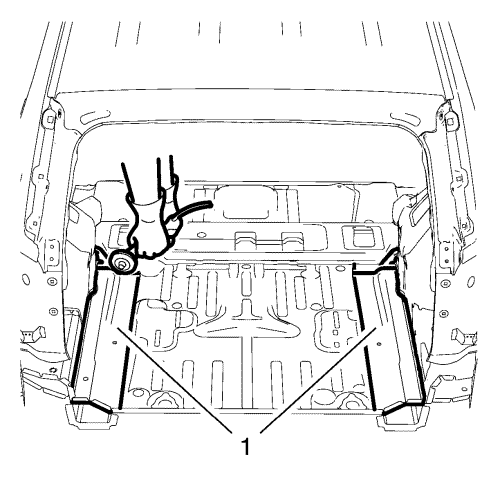

| 7. | Разрежьте внешний удлинитель задней панели пола (1) там, где должно проходить сечение. |

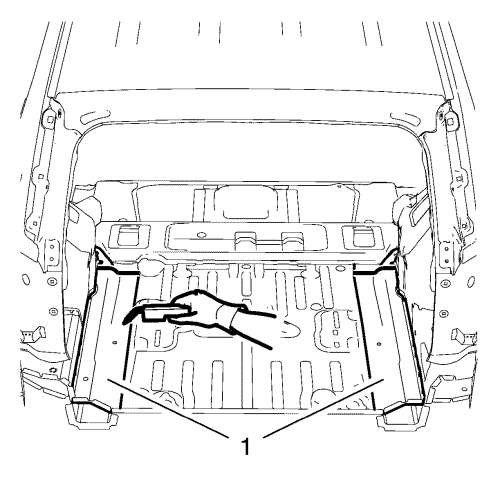

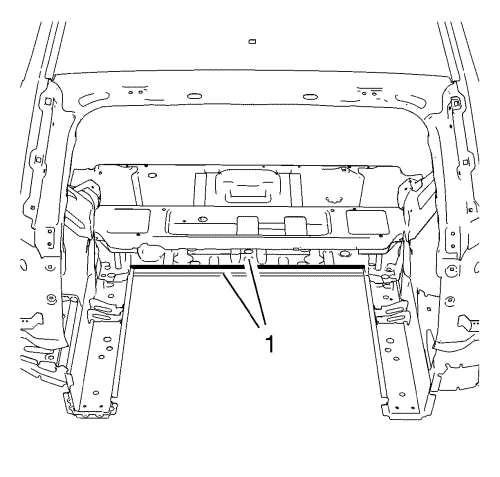

| 8. | Идентифицируйте и пометьте все нужные заводские сварные швы внешнего удлинителя задней панели пола (1). |

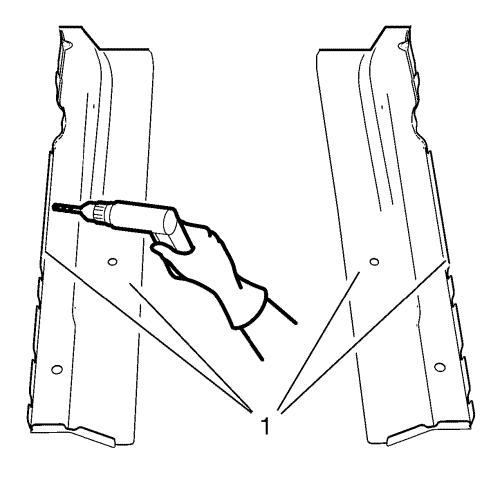

| 9. | Высверлите все места заводской сварки. Следует записать количество и места расположения сварок для последующей установки узла, прошедшего техническое обслуживание. |

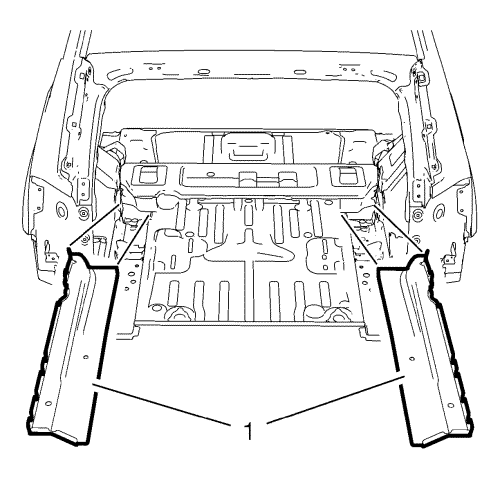

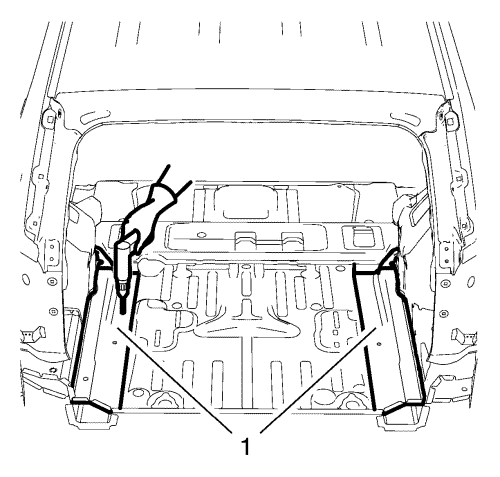

| 10. | Снимите поврежденный внешний удлинитель задней панели пола (1). |

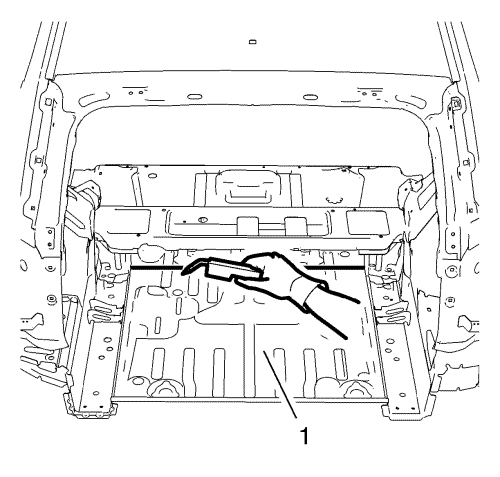

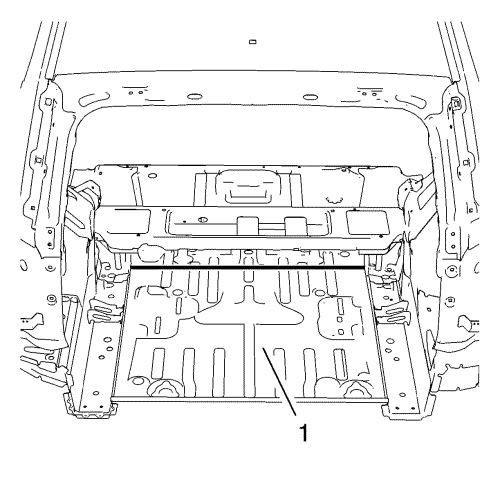

| 11. | Проведите линии отреза на задней панели пола (1). |

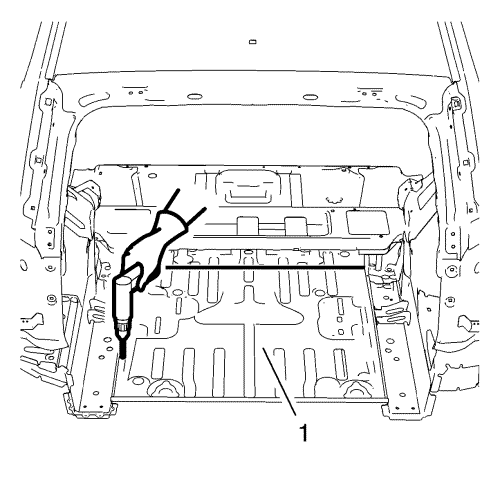

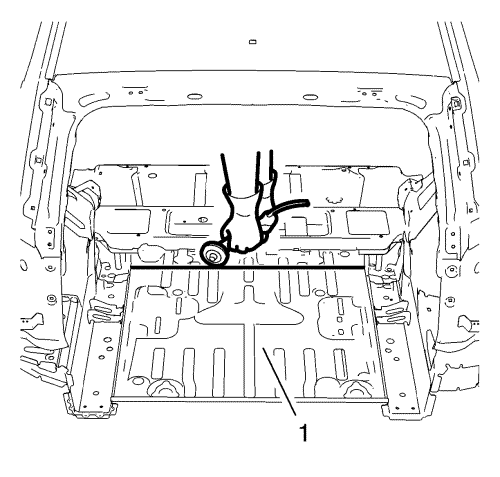

| 12. | Разрежьте заднюю панель пола (1) там, где должно проходить сечение. |
| 13. | Идентифицируйте и пометьте все нужные заводские сварные швы задней панели пола (1). |

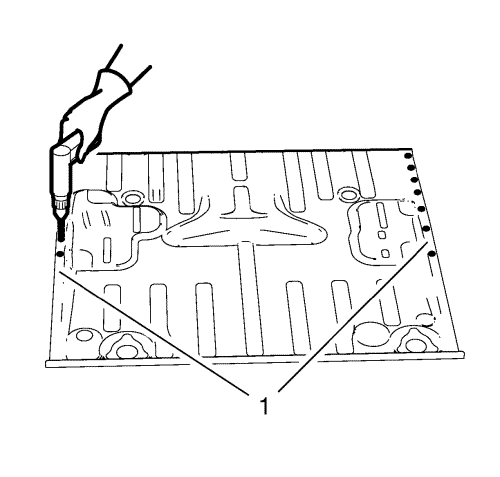

| 14. | Высверлите все места заводской сварки. Следует записать количество и места расположения сварок для последующей установки узла, прошедшего техническое обслуживание. |

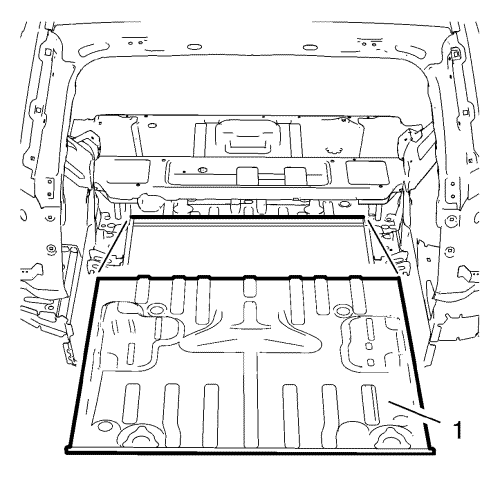

| 15. | Снимите поврежденную панель пола задней части кузова (1). |

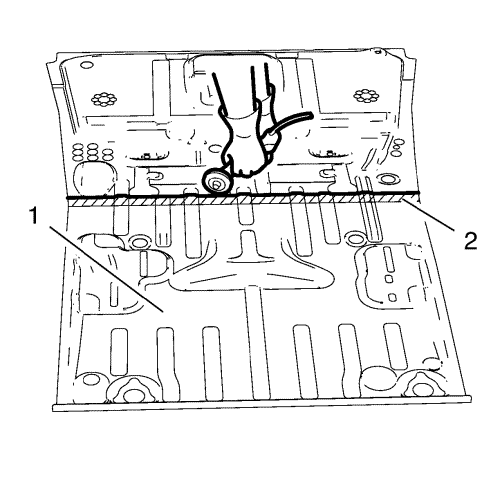

| 1. | Отрезать заднюю панель (1) пола 50 мм (2 дюйма) длиннее (2), чем старая деталь. |
| 2. | Обработайте сопрягаемые поверхности по необходимости. |
| 3. | Выровняйте заднюю панель пола. |
| 4. | Проделайте прорези 5х18 мм (4/16 х 11/16 дюйма) для пайки вдоль кромок (1) оставшейся части задней панели пола и поперечины порога на днище. |
| 5. | Проделайте прорези 5х18 мм (4/16 х 11/16 дюйма) для пайки вдоль кромок (1) задней панели пола. |
| 6. | Очистите и подготовьте контактные поверхности к точечной сварке и пайке. |
| 7. | Установите заднюю панель пола (1) на автомобиль. |
| 8. | Проверьте установку задней панели пола. |
| 9. | С помощью зажимов зафиксируйте заднюю панель пола в нужном положении. |
| 10. | Припаяйте заднюю панель пола (1) в соответствующих местах. |
| 11. | Чтобы получить прочно пропаянный шов с минимальными тепловыми деформациями, делайте "стежки" по25 мм (1 дюйм) с интервалами по 25 мм (1 дюйм) между ними. Затем вернитесь и выполните сварку/пайку прерывистым швом до конца. |
| 12. | Закрепите точечной сваркой заднюю панель пола (1). |

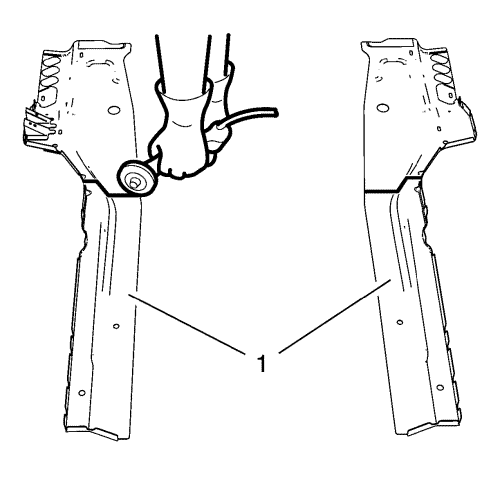

| 13. | Обрежьте внешний удлинитель задней панели пола (1) в нужных местах, чтобы подогнать его к оставшейся части исходной панели. Секционный шов должны быть выровнен, чтобы обеспечить зазор в 1,5 раза превышающий толщину металла. |
| 14. | Обработайте сопрягаемые поверхности по необходимости. |
| 15. | Выровняйте внешний удлинитель задней панели пола. |
| 16. | Просверлите отверстия 8 мм (5/16 дюйма) для пробочной сварки вдоль кромок (1) внешнего удлинителя задней панели пола. |
| 17. | Очистите и подготовьте к сварке/пайке контактные поверхности. |
| 18. | Установите внешний удлинитель задней панели пола (1) на автомобиль. |
| 19. | Проверьте установку внешнего удлинителя задней панели пола. |
| 20. | С помощью зажимов зафиксируйте внешний удлинитель задней панели пола в нужном положении. |
| 21. | Припаяйте внешний удлинитель задней панели пола (1) в соответствующих местах. |
| 22. | Чтобы получить прочно пропаянный шов с минимальными тепловыми деформациями, делайте "стежки" по25 мм (1 дюйм) с интервалами по 25 мм (1 дюйм) между ними. Затем вернитесь и выполните сварку/пайку прерывистым швом до конца. |
| 23. | При необходимости нанесите мастику и антикоррозионное покрытие на ремонтируемый участок. См. Обработка для защиты от коррозии и ремонт : Основание . |
| 24. | Покрасьте отремонтированный участок. |
| 25. | Установите на место все задействованные панели и детали. |
| 26. | Подсоединить отрицательный провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова . |
| 27. | Включите систему надувных подушек безопасности (SIR). См. Включение и отключение SIR . |
