Orlando |
||||||||
|
|
|
|||||||
| 1. | Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
| 2. | Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле |

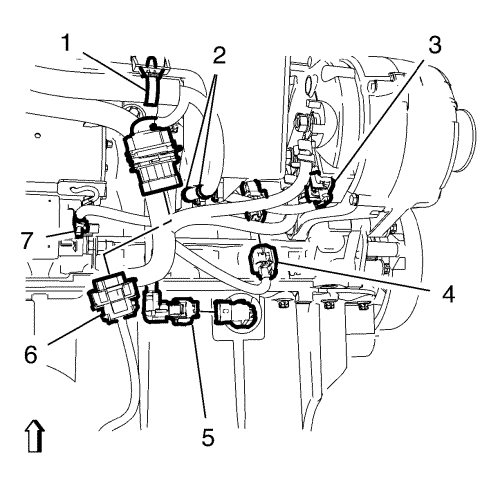

| 3. | Если имеется, отсоединить разъем (5) жгута проводов датчика уровня моторного масла. |
| 4. | Отсоединить разъем жгута проводов генератора (3). |
| 5. | Отвернуть гайку (7) положительного провода стартера и отсоединить положительный провод стартера. |
| 6. | Освободить зажим крепления разъема подогреваемого датчика кислорода к кронштейну и отсоединить разъем (6) жгута проводов подогреваемого датчика кислорода. |
| 7. | Отсоединить разъем жгута проводов датчика детонации (4). |
| 8. | Освободить 3 зажима (1, 2) крепления жгута проводов к впускному коллектору. Сдвинуть в сторону жгут проводов. |
| 9. | Опустить автомобиль. |

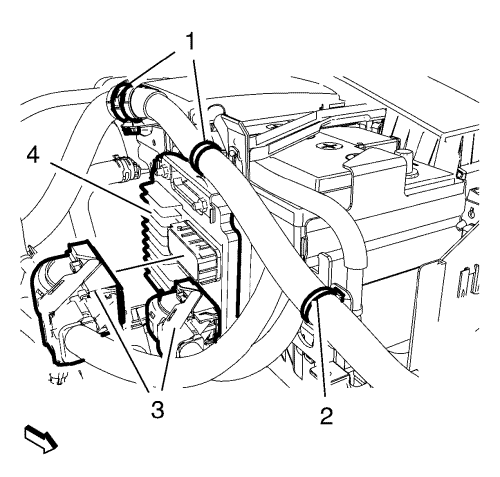

| 10. | Отсоединить 2 электрических разъема (3) жгутов проводов от модуля (4) управления двигателем. |
| 11. | Отсоединить 3 зажима (1, 2) жгута проводов от кронштейнов жгута проводов блока управления двигателем. |
| 12. | Снять кронштейн вместе с модулем управления двигателем с поддона аккумулятора вверх. |
| 13. | Демонтировать поддон аккумулятора. См. Поддон аккумулятора Замена : без системы пуска/останова |
| 14. | Снять блок предохранителей переднего отсека. См. Замена блока предохранителей переднего отделения |
| 15. | Отвернуть гайку (2) провода заземления жгута проводов и снять провод заземления (3) жгута проводов. |
| 16. | Снять разъем (1) жгута проводов вверх от корпуса блока предохранителей переднего отсека. |
| 17. | Отсоединить переходный разъем (4) соединения жгута проводов. |
| Примечание: Требуется только для автомобилей с механической коробкой передач. |

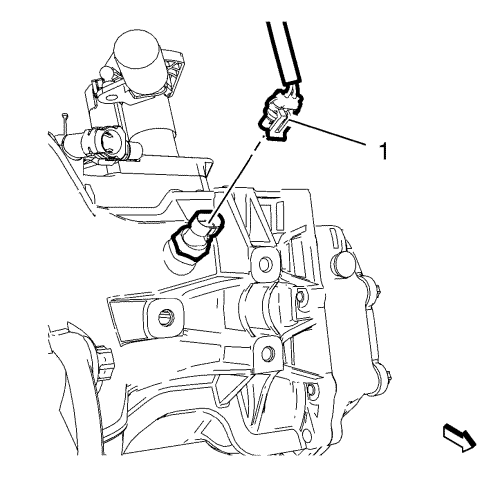

| 18. | Отсоединить разъем (1) жгута проводов переключателя фонаря заднего хода. |

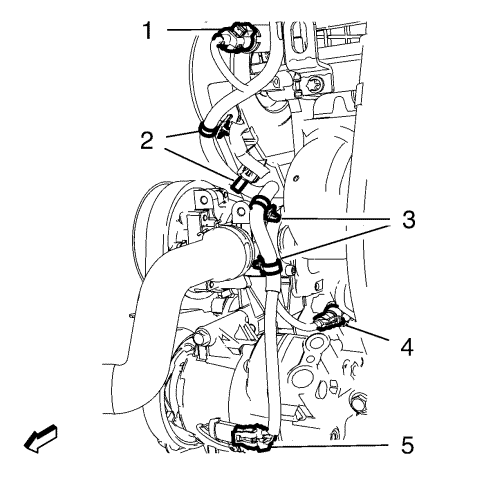

| 19. | Отсоединить разъем (5) жгута проводов компрессора воздушного кондиционера. |
| 20. | Отсоединить разъем (4) жгута проводов реле индикатора давления моторного масла. |
| 21. | Отсоединить 4 разъема (2, 3) жгутов проводов от кронштейнов. |

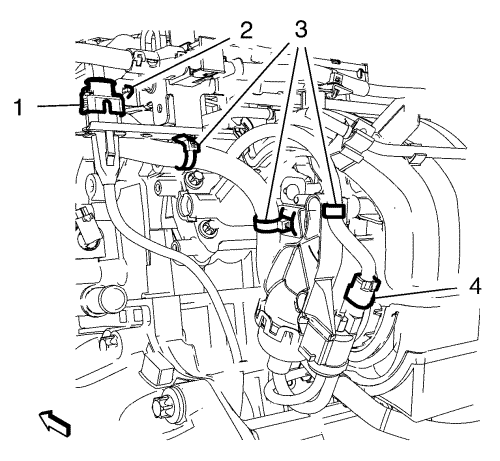

| 22. | Отсоединить электромагнитный клапан (1) привода механизма установки положения выпускного распредвала. |
| 23. | Отсоединить разъем (2) жгута проводов датчика массового расхода воздуха и снять зажим жгута проводов с корпуса воздушного фильтра вверх. |
| 24. | Отсоединить разъем (3) жгута проводов электромагнитного клапана исполнительного устройства регулировки положения распределительного вала впускных клапанов. |
| 25. | Отсоединить разъем (1) жгута проводов клапана продувки адсорбера системы улавливания паров бензина. |
| 26. | Отсоединить разъем (4) жгута проводов корпуса дроссельной заслонки и разъем (6) жгута проводов датчика абсолютного давления в коллекторе. |
| 27. | Отсоединить зажимы (5, 7) жгутов проводов от кронштейнов. |
| 28. | Отсоединить разъем (4) жгута проводов обратного клапана привода клапана настройки впускного коллектора. |

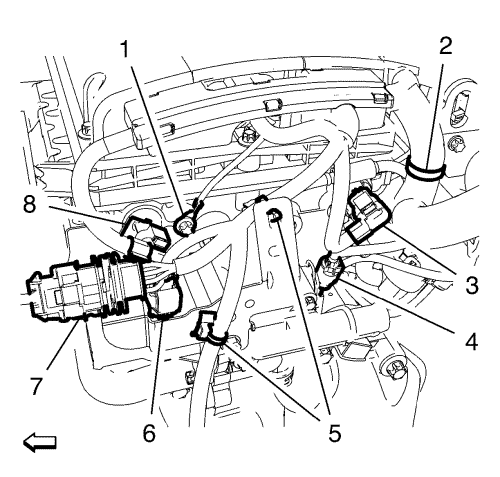

| 29. | Отсоединить разъем (1) жгута проводов датчика положения коленчатого вала. |
| 30. | Отсоединить 4 зажима (2, 3) жгутов проводов от кронштейнов. |
| 31. | Отсоединить разъем (7) жгута проводов подогреваемого датчика кислорода. |
| 32. | Отсоединить разъем (6) жгута проводов термостата охлаждающей жидкости и 2 разъема (3, 8) жгута проводов датчика положения распредвала. |
| 33. | Отсоединить разъем (4) жгута проводов датчика температуры охлаждающей жидкости двигателя. |
| 34. | Отсоединить 3 зажима (2, 5) жгута проводов от кронштейнов жгута проводов. |

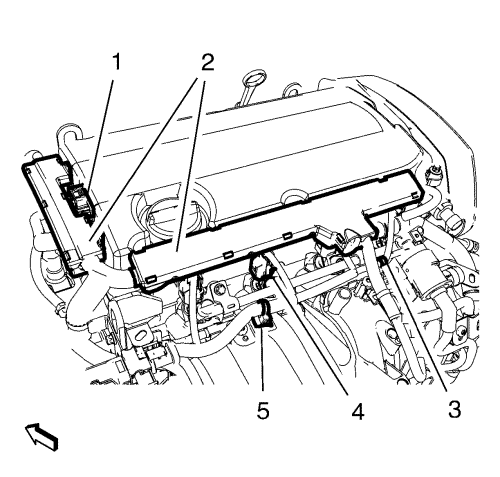

| 35. | Отвернуть болт (1) провода заземления жгута проводов и отсоединить провод заземления жгута проводов. |
| 36. | Отсоединить 2 зажима (3, 4) электропроводки двигателя от кронштейнов. |
| 37. | Отсоединить 2 кабелепровода (2) электропроводки двигателя от крышки распредвала вверх. |
| 38. | Отсоединить разъем (1) жгута проводов катушки зажигания и разъем (5) жгута проводов топливных форсунок. |
| 39. | Снять жгут проводов модуля управления двигателем с автомобиля. |
| 1. | Разместить жгут проводов модуля управления двигателем на автомобиле. |
| 2. | Подсоединить разъем (1) жгута проводов катушки зажигания и разъем (5) жгута проводов топливных форсунок. |
| 3. | Зафиксировать зажимами 2 кабелепровода (2) электропроводки двигателя на крышке распредвала. |
| 4. | Прикрепить 2 фиксатора (3, 4) электропроводки двигателя к кронштейнам. |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 5. | Установить провод заземления жгута проводов и болт провода заземления жгута проводов (1) и затянуть его с моментом затяжки 8 N·m (71 фунт-дюймов). |
| 6. | Прикрепить 3 зажима (2, 5) жгута проводов к кронштейнам жгута проводов. |
| 7. | Подсоединить разъем (4) жгута проводов датчика температуры охлаждающей жидкости двигателя. |
| 8. | Подсоединить разъем (6) жгута проводов термостата охлаждающей жидкости и 2 разъема (3, 8) жгута проводов датчика положения распредвала. |
| 9. | Подсоединить разъем (7) жгута проводов подогреваемого датчика кислорода. |
| 10. | Прикрепить 4 фиксатора (2, 3) жгута проводов к кронштейнам. |
| 11. | Подсоединить разъем (1) жгута проводов датчика положения коленчатого вала. |
| 12. | Подсоединить разъем (4) жгута проводов обратного клапана привода клапана настройки впускного коллектора. |
| 13. | Установить фиксаторы (5, 7) жгута проводов на кронштейны. |
| 14. | Подсоединить разъем (4) жгута проводов корпуса дроссельной заслонки и разъем (6) жгута проводов датчика абсолютного давления в коллекторе. |
| 15. | Подсоединить разъем (1) жгута проводов клапана продувки адсорбера системы улавливания паров бензина. |
| 16. | Подсоединить разъем (3) жгута проводов электромагнитного клапана исполнительного устройства регулировки положения распределительного вала впускных клапанов. |
| 17. | Присоединить разъем (2) жгута проводов датчика массового расхода воздуха и прикрепить зажим жгута проводов к корпусу воздушного фильтра. |
| 18. | Подсоединить электромагнитный клапан (1) привода механизма установки положения выпускного распредвала. |
| 19. | Прикрепить 4 разъема (2, 3) жгута проводов к кронштейнам. |
| 20. | Подсоединить разъем (4) жгута проводов реле индикатора давления моторного масла. |
| 21. | Присоединить разъем (5) жгута проводов компрессора воздушного кондиционера. |
| Примечание: Требуется только для автомобилей с механической коробкой передач. |
| 22. | Подсоединить разъем (1) жгута проводов переключателя фонаря заднего хода. |
| 23. | Подсоединить переходный разъем (4) соединения жгута проводов. |
| 24. | Подсоединить разъем (1) жгута проводов к корпусу блока предохранителей переднего отсека. |
| 25. | Подсоединить провод заземления (3) жгута проводов и завернуть гайку (2) провода заземления жгута проводов; затянуть гайку с моментом затяжки 9 N·m (80 фунт-дюймов). |
| 26. | Установить блок предохранителей переднего отсека. См. Замена блока предохранителей переднего отделения |
| 27. | Установите аккумуляторный ящик. См. Поддон аккумулятора Замена : без системы пуска/останова |
| 28. | Установить кронштейн вместе с модулем управления двигателем на поддон аккумулятора. |
| 29. | Подсоединить 2 электрических разъема (3) жгутов проводов к модулю (4) управления двигателем. |
| 30. | Прикрепить 3 зажима (1, 2) жгута проводов к кронштейнам жгута проводов блока управления двигателем. |
| 31. | Поднять автомобиль. |
| 32. | Прикрепить 3 зажима (1, 2) крепления жгута проводов к впускному коллектору. |
| 33. | Присоединить разъем жгута проводов датчика детонации (4). |
| 34. | Прикрепить зажим крепления разъема подогреваемого датчика кислорода к кронштейну и подсоединить разъем (6) жгута проводов подогреваемого датчика кислорода. |
| 35. | Установить положительный кабель стартера и гайку (7) положительного кабеля стартера и затянуть с моментом затяжки 12,5 N·m (111 фунт-дюймов). |
| 36. | Подсоединить разъем жгутов проводов генератора (3). |
| 37. | Если имеется, подсоединить разъем (5) жгута проводов датчика уровня моторного масла. |
| 38. | Опустить автомобиль. |
| 39. | Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
