Установка и демонтаж манометра давления топлива
Специальный инструмент
| • |
EN-50457
Датчик давления топлива
|
| • |
EN-50517
Переходник манометра давления топлива
|
Эквивалентные местные инструменты см. Специальный инструмент .
Процедура демонтажа
Предупреждение:
См. Предупреждение о сбросе давления топлива
Предупреждение:
См. Предупреждение, относящееся к бензину и его парам
Предупреждение:
См. Предупреждение о работе с горючими материалами и использовании защитных очков
Отсоединить трубку подвода топлива (2) от топливного насоса высокого давления (1) и освободить ее из фиксирующего зажима. См. Обслуживание быстросъемных фитингов с пластиковыми буртиками
Процедура установки

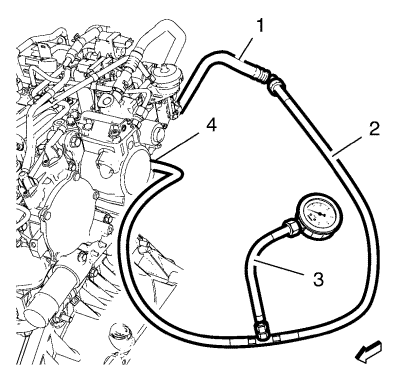

| 1.
| Подсоединить переходник топливного манометра EN-50517 (2) к отверстию топливной питающей магистрали в позиции (4) и к трубке подвода топлива (1). |
| 2.
| Подсоединить топливный манометр EN-50457 (3) к переходнику топливного манометра EN-50517 (2). |
| 3.
| Проверить отсутствие течи топлива. |
| 4.
| Отсоединить топливный манометр EN-50457 (3) от переходника топливного манометра EN-50517 (2). |
| 5.
| Отсоединить переходник топливного манометра EN-50517 (2) от отверстия топливной питающей магистрали (4) и от трубки подвода топлива (1). |
| 6.
| Подсоединить трубку подвода топлива (2) к топливному насосу высокого давления (1) и прикрепить ее к фиксирующему зажиму. |
