Замена головки цилиндров

Специальный инструмент

•  EN-6333  Фиксирующий штифт натяжителя приводного ремня газораспределительного механизма
•  EN-6340  Стопорный инструмент распределительного вала
•  EN-6625  Стопорное устройство коленчатого вала
•  EN-45059  Комплект датчика угла затяжки

Эквивалентные местные инструменты см. Специальный инструмент .

Процедура демонтажа
1. Снять впускной коллектор. См. Впускной коллектор Замена
2. Демонтировать выпускной коллектор. См. Замена выпускного коллектора : 2.4 л. LAF → 2.0L дизельный LNP → 1.6 л LDE, LXV, 1.8 л 2H0, LUW и LFH
3. Снять верхнюю переднюю крышку приводного ремня ГРМ. См. Демонтаж верхней передней крышки приводного ремня ГРМ : LDE, LED, LFJ, LXV, 2H0, LUW, LFH
4. Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле
5. Снять брызговик переднего отсека. См. Замена брызговика переднего отделения
6. Снять натяжитель приводного ремня. См. Замена натяжителя приводного ремня
7. Опустить автомобиль.

          1936993
8. Установить противовес коленчатого вала в направлении вращения двигателя в "положение верхней мертвой точки (ВМТ) рабочего хода в цилиндре 1" (1).

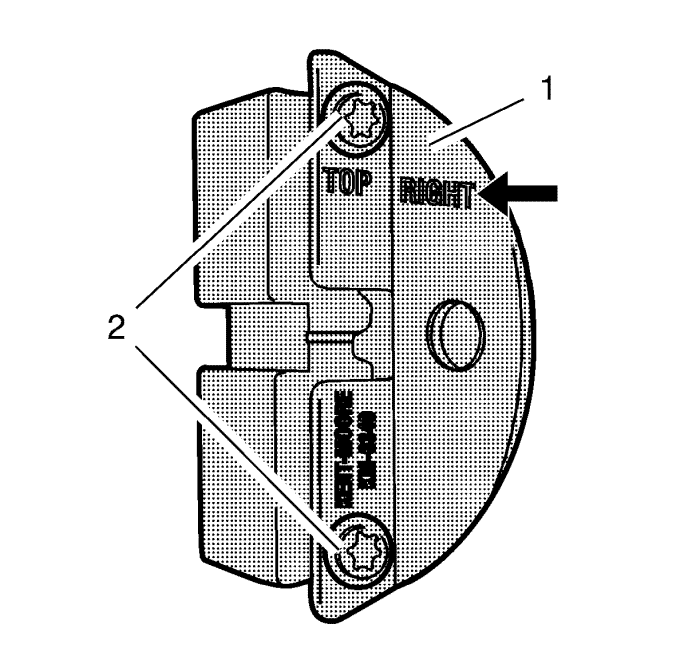

          2373397
9. Подготовить правую половину стопорного инструмента  EN-6340 .
 9.1Отвернуть 2 болта (2)
 9.2Снять переднюю панель (1)

          2373398
10. Установить стопорный инструмент  EN-6340 в регуляторы распределительных валов.
Примечание: Метка-точка (4) на регуляторе распределительного вала впускных клапанов не совмещается с канавкой левого
стопорного инструмента  EN-6340
во время этого процесса. Она должна располагаться чуть выше, как показано на рисунке.

Примечание: Метка-точка (3) на регуляторе распределительного вала выпускных клапанов должна быть совмещена с канавкой на правом
стопорном инструменте  EN-6340
.

11. Снять стопорный инструмент  EN-6340 .
12. Поднять автомобиль.

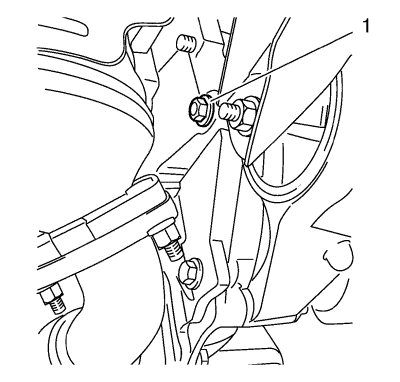

          2026543
13. Выкрутить болт (1).

          2027000
14. Установить стопорное устройство  EN-6625 (2) для стопорения коленчатого вала.
15. Завернуть болт (1).
16. Снять балансир коленвала. См. Демонтаж балансира коленчатого вала

          2371686
Примечание: Инструкция по установке SPX поставляется вместе со специальным инструментом, кроме того, ее можно скачать в режиме онлайн непосредственно с веб-сайта SPX. Выйдите на веб-сайт www.spxtools-shop.com.
17. Выполнить сборку опорной оснастки  CH-49290 (1) в соответствии с подробными указаниями, приведенными в инструкции по установке SPX.
18. Установить домкрат под основную раму  CH-904 .
19. Установить опорную оснастку  CH-49290 на опорную раму  CH-904 .

          2371685
Примечание: Инструкция по установке SPX поставляется вместе со специальным инструментом, кроме того, ее можно скачать в режиме онлайн непосредственно с веб-сайта SPX. Выйдите на веб-сайт www.spxtools-shop.com.
20. Установить опорную оснастку  CH-49290 (1) в соответствии с подробными указаниями, приведенными в инструкции по установке SPX.
21. Снимите держатель подвески двигателя. См. Кронштейн подвески двигателя Замена
22. Снимите центральную переднюю крышку приводного ремня ГРМ. См. Демонтаж центральной передней крышки ремня привода газораспределительного механизма
23. Снимите нижнюю переднюю крышку приводного ремня ГРМ. См. Демонтаж нижней передней крышки приводного ремня ГРМ

          1937014
24. Освободить болт натяжителя приводного ремня ГРМ.
25. Нажать на натяжитель (2) приводного ремня в направлении стрелки, используя торцевой ключ (1).
26. Установить стопорный штифт  EN-6333 (3).

          2027017
27. Отвернуть болт (1) натяжителя приводного ремня газораспределительного механизма и снять натяжитель приводного ремня газораспределительного механизма (2).
28. Снять крышку распредвала См. Крышка распределительного вала Замена : 1.6 л LDE, LXV, 1.8 л 2H0, LUW и LFH
29. Снять 2 датчика положения распределительного вала. См. Замена датчика положения распределительного вала : LDE, LXV, LUW, 2H0 и LFH
30. Снять 2 электромагнитных клапана исполнительного устройства регулировки положения распределительного вала. См. Замена электромагнитного клапана исполнительного устройства регулировки положения распределительного вала
31. Снять 2 регулятора исполнительных устройств регулировки положения распределительного вала. См. Снятие регулятора исполнительного устройства регулировки положения распределительного вала
32. Снять заднюю крышку приводного ремня газораспределительного механизма. См. Демонтаж задней крышки ремня привода газораспределительного механизма
33. Снять корпус термостата системы охлаждения двигателя. См. Охлаждающая жидкость двигателя Термостат Замена : 2.0 л LBN и 2.4 л LAF → 2.0L дизельный LNP → 1.6 л LDE, LXV, 1.8 л LUW, 2H0 и LFH

          2027932
34. Отвернуть 10 болтов головки цилиндров в показанном порядке, используя комплект датчиков  EN-45059 .
 34.1Слегка отвернуть 10 болтов на 90°.
 34.2Слегка отвернуть 10 болтов на 180°.
35. Снимите головку цилиндров и положите ее на удобное Вам место.
36. Извлеките и выбросите прокладку головки цилиндров.

Процедура установки
1. Очистить уплотнительные поверхности.
2. Проверить плоскостность поверхности.
 2.1Блок цилиндров, головка цилиндров
 2.2Поверочная линейка, щуп для измерения зазоров
3. Установить НОВУЮ прокладку головки цилиндров.

          2027018
4. Установить головку цилиндров.
Осторожно: См. Предупреждение о крепежных деталях
Примечание: Соблюдать надлежащий порядок затяжки.
5. Вставить 10 НОВЫХ болтов крепления головки цилиндров (1).
6. Затянуть болты в 5 этапов. Использовать комплект датчиков  EN-45059 .
 6.1Сначала затяните до 25 N·m (18 фунт-футов).
 6.2Второй этап: 90°
 6.3Третий проход: затянуть на 90°
 6.4Четвертый этап: 90°
 6.5Пятый этап затяжки: 45°
7. Установить корпус термостата системы охлаждения двигателя. См. Охлаждающая жидкость двигателя Термостат Замена : 2.0 л LBN и 2.4 л LAF → 2.0L дизельный LNP → 1.6 л LDE, LXV, 1.8 л LUW, 2H0 и LFH
8. Установить заднюю крышку приводного ремня газораспределительного механизма. См. Установка задней крышки ремня привода газораспределительного механизма
9. Установить регулятор исполнительного устройства регулировки положения распределительного вала. См. Установка регулятора исполнительного устройства регулировки положения распределительного вала
10. Установить электромагнитный клапан исполнительного устройства регулировки положения распределительного вала. См. Замена электромагнитного клапана исполнительного устройства регулировки положения распределительного вала
11. Установить 2 датчика положения распределительного вала. См. Замена датчика положения распределительного вала : LDE, LXV, LUW, 2H0 и LFH
12. Установить крышку распредвала. См. Крышка распределительного вала Замена : 1.6 л LDE, LXV, 1.8 л 2H0, LUW и LFH
13. Очистите резьбу натяжителя приводного ремня ГРМ.

          2026841
14. Установить натяжитель (2) приводного ремня газораспределительного механизма.
15. Завернуть болт (3) натяжителя приводного ремня газораспределительного механизма.

          1937014
16. Нажать на натяжитель (2) приводного ремня в направлении стрелки, используя торцевой ключ (1).
17. Снять фиксирующий штифт  EN-6333 (3).
Примечание: Натяжитель приводного ремня газораспределительного механизма автоматически перемещается в надлежащее положение.
18. Освободить натяжение натяжителя приводного ремня газораспределительного механизма.
Осторожно: См. Предупреждение о крепежных деталях
19. Затянуть болт натяжителя приводного ремня газораспределительного механизма с моментом затяжки 20 N·m (15 фунт-футов).
20. Установить переднюю нижнюю крышку приводного ремня газораспределительного механизма. См. Установка нижней передней крышки ремня привода газораспределительного механизма
21. Установить переднюю среднюю крышку приводного ремня газораспределительного механизма. См. Установка центральной передней крышки ремня привода газораспределительного механизма
22. Установите держатель подвески двигателя. См. Кронштейн подвески двигателя Замена
23. Поднять автомобиль.

          2371685
24. Опустить опорную оснастку  CH-49290 (1) с рамой основания  CH-904 и домкратом.
25. Снять опорную оснастку  CH-49290 с рамы основания  CH-904 .

          2371686
Примечание: Инструкция по установке SPX поставляется вместе со специальным инструментом, кроме того, ее можно скачать в режиме онлайн непосредственно с веб-сайта SPX. Выйдите на веб-сайт www.spxtools-shop.com.
26. Разобрать опорную оснастку  CH-49290 (1) в соответствии с подробными указаниями, приведенными в инструкции по установке SPX.
27. Установить балансир коленвала. См. Установка балансира коленчатого вала

          2027000
28. Отвернуть болт (1).
29. Снять стопорное устройство  EN-6625 (2) стопорения коленчатого вала.

          2026543
30. Вверните болт (1) и затяните его с моментом затяжки 75 N·m (55 фунт-футов).
31. Опустить автомобиль.

          2373398
32. Проверить синхронизацию фаз газораспределения
Примечание: Обращать внимание на положение меток на звездочках распределительных валов.

Примечание: Метка-точка (4) на регуляторе распределительного вала впускных клапанов не совмещается с канавкой левого
стопорного инструмента  EN-6340
во время этого процесса. Она должна располагаться чуть выше, как показано на рисунке.

Примечание: Метка-точка (3) на регуляторе распределительного вала выпускных клапанов должна быть совмещена с канавкой на правом
стопорном инструменте  EN-6340
.

 • Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле

          1936993
Примечание: Обращать внимание на положение меток на противовесе коленчатого вала и на крышке.
33. Контролировать положение противовеса коленчатого вала.
 Метки на торсионном противовесе коленчатого вала (1) и на нижней крышке (1) должны быть совмещены.
34. Установить натяжитель приводного ремня. См. Замена натяжителя приводного ремня
35. Установите брызговик переднего отсека. См. Замена брызговика переднего отделения
36. Опустить автомобиль.
37. Снять стопорный инструмент  EN-6340 .
38. Установить верхнюю переднюю крышку приводного ремня ГРМ. См. Установка верхней передней крышки ремня привода газораспределительного механизма : LDE, LED, LFJ, LXV, 2H0, LUW, LFH
39. Установите выпускной коллектор. См. Замена выпускного коллектора : 2.4 л. LAF → 2.0L дизельный LNP → 1.6 л LDE, LXV, 1.8 л 2H0, LUW и LFH
40. Установить впускной коллектор. См. Впускной коллектор Замена
41. Заправьте систему охлаждения. См. Система охлаждения Слив и заправка
42. Проверить уровень моторного масла и долить его до надлежащего уровня.
