Предупреждение:
См. Допущенное оборудование для ремонта последствий столкновения . |
|
Предупреждение:
См. Классификация столкновений Предупреждение . |
|
Предупреждение:
См. Обращение со стеклом и листовым металлом Предупреждение . |
| 1. | Отключить систему SIR. См. Включение и отключение SIR . |
| 2. | Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова . |
| 3. | Демонтируйте все задействованные панели и детали. |
| 4. | Осмотрите компоненты - не повреждены ли они. Должен быть отремонтирован весь поврежденный участок. |
| 5. | При необходимости удалите мастику и антикоррозионное покрытие на ремонтируемом участке. См. Обработка для защиты от коррозии и ремонт : Основание . |
| 6. | Проведите линии отреза на боковом заднем лонжероне днища (1). |
| 7. | Отрежьте задний боковой лонжерон днища (1) в тех местах, где необходимо провести разделение на секции. |
| Примечание: Следите за тем, чтобы не повредить другие панели и усилительные элементы. |
| 8. | Идентифицируйте и пометьте все нужные заводские сварные швы на заднем боковом лонжероне (1) днища. |

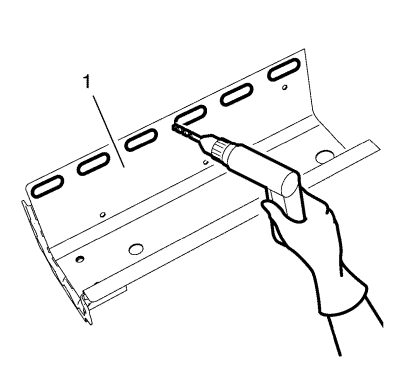

| 9. | Высверлите все места заводской сварки. Следует записать количество и места расположения сварок для последующей установки узла, прошедшего техническое обслуживание. |
| 10. | Снимите поврежденную заднюю боковую направляющую днища (1). |
| 1. | Обрежьте задний боковой лонжерон днища (1) в нужных местах, чтобы подогнать его к оставшейся части исходной панели. Секционный шов должны быть выровнен, чтобы обеспечить зазор в 1,5 раза превышающий толщину металла. |
| 2. | Обработайте сопрягаемые поверхности по необходимости. |
| 3. | Выровняйте заднюю боковую направляющую днища. |
| 4. | Сделать прорези для пайки 6 x 20 мм (4/16 x 12/16 дюйма) вдоль кромок заднего лонжерона днища (1), как показано на исходной детали. |
| 5. | Очистите и подготовьте к сварке/пайке контактные поверхности. |
| 6. | Установите на автомобиль задний боковой лонжерон днища (1). |
| 7. | Проверьте подгонку заднего бокового лонжерона днища. |
| 8. | Закрепите задний боковой лонжерон днища в нужном положении. |
| 9. | Припаять задний боковой лонжерон днища (1) по месту. |
| 10. | Чтобы получить прочно пропаянный шов с минимальными тепловыми деформациями, делайте "стежки" по25 мм (1 дюйм) с интервалами по25 мм (1 дюйм) между ними. Затем вернитесь и выполните сварку/пайку прерывистым швом до конца. |
| 11. | При необходимости нанесите мастику и антикоррозионное покрытие на ремонтируемый участок. См. Обработка для защиты от коррозии и ремонт : Основание . |
| 12. | Покрасьте отремонтированный участок. |
| 13. | Установите на место все задействованные панели и детали. |
| 14. | Подсоедините минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова . |
| 15. | Включите систему надувных подушек безопасности (SIR). См. Включение и отключение SIR . |
