Orlando |
||||||||
|
|
|
|||||||

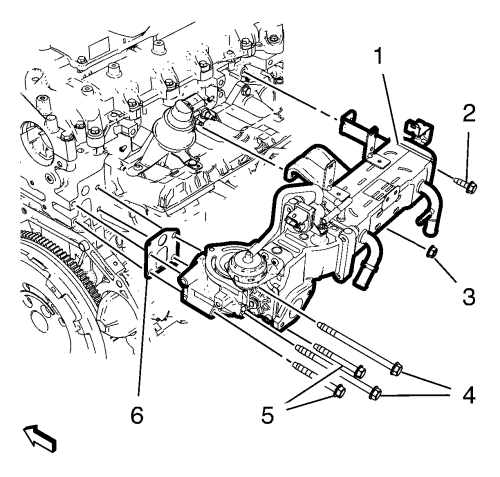

| 1. | Установить охладитель (1) системы рециркуляции выхлопных газов (EGR) вместе с НОВОЙ прокладкой (6). |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 2. | Завернуть 5 болтов (2, 4, 5) и гайку (3) крепления и затянуть их с моментом затяжки 25 N·m (18 фунт-футов). |

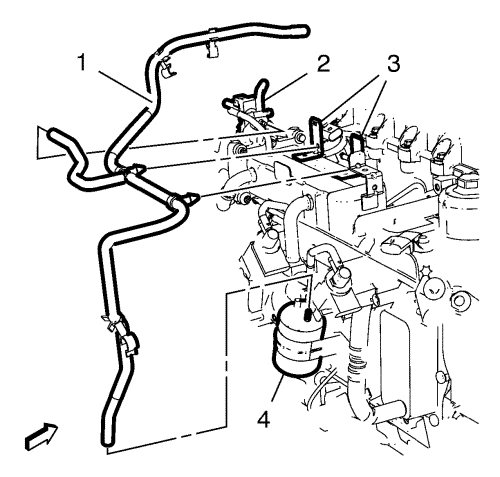

| 3. | Установить вакуумный шланг (1). Подсоединить вакуумный шланг (1) к кронштейнам (3). |
| 4. | Подсоединить вакуумный шланг (1) к вакуумному расширительному бачку (2) и электромагнитному клапану вакуумного регулятора рециркуляции выхлопных газов (4). |

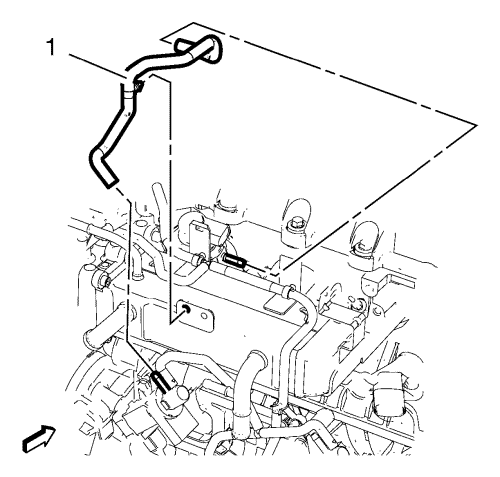

| 5. | Подсоединить шланг (1) электромагнитного клапана вакуумного регулятора к перепускному электромагнитному клапану-регулятору нагнетаемого воздуха и к приводу клапана-регулятора створки впускного коллектора. |
