Замена прокладки корпуса механизма переключения

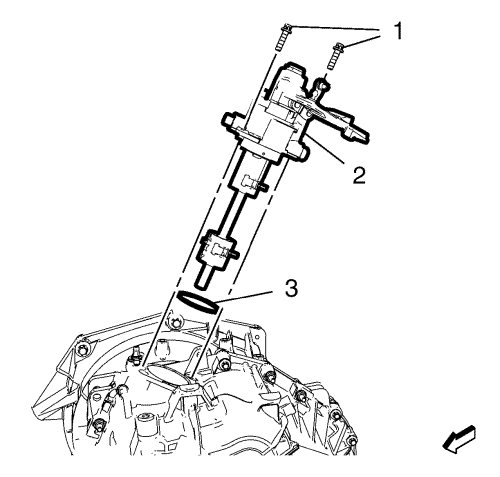

          2373252


Выноска


Название компонента

Предварительные процедуры

     1. Отсоединить трос рычага переключения и селектора от корпуса механизма переключения передач. См. Замена рычага переключения передач вместе с тросом на механической коробке передач .
     2. Снять выпускной шланг охладителя наддувочного воздуха Выпускной шланг охладителя заправляемого воздуха Замена : LNP и механическая коробка передач → LNP и автоматическая коробка передач


1


Болт корпуса механизма переключения

Осторожно: См.
Предупреждение о крепежных деталях .

Затянуть
25 Н·м (18 фунто фут)


2


Корпус механизма переключения


3


Уплотнение корпуса механизма переключения
