Замена опоры подвески коробки передач - Левая сторона

Специальный инструмент

•  CH-49290  Подпорка двигателя
•  EN-45059  Измеритель угла

Эквивалентные местные инструменты см. Специальный инструмент .

Процедура демонтажа
1. Снять поддон аккумуляторной батареи. См. Поддон аккумулятора Замена : без системы пуска/останова .
2. Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле .

          2371686
Примечание: Инструкции по монтажу SPX поставляются со специальным приспособлением. Кроме этого, инструкции можно скачать через интернет непосредственно с сайта SPX. См. www.spxtools-shop.com.
4. Собрать крепление опоры двигателя CH-49290  (1) согласно указаниям в инструкции по установке SPX.
5. Вывесить раму основания CH-904  с помощью подъемника.
6. Опереть опорное приспособление CH-49290  на опорную раму CH-904  .

          2371685
Примечание: Инструкции по монтажу SPX поставляются со специальным приспособлением. Кроме этого, инструкции можно скачать через интернет непосредственно с сайта SPX. См. www.spxtools-shop.com.
7. Установить опорное приспособление CH-49290  (1) согласно указаниям в инструкции по установке SPX.
8. Опустить автомобиль.

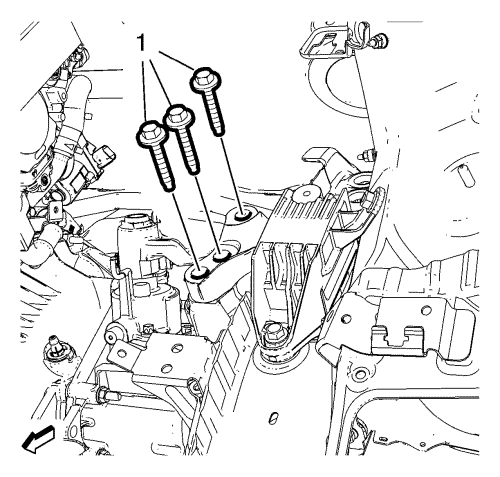

          2506252
9. Снимите и УТИЛИЗИРУЙТЕ 3 болта (1) крепления коробки передач.

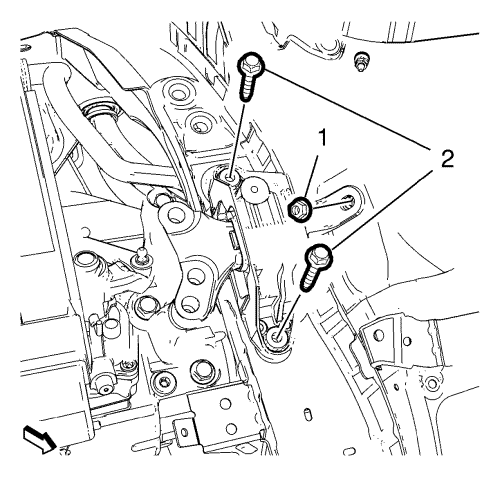

          2506255
10. Выкрутить 2 болта (2) опоры коробки передач и скрутить гайку (1) опоры коробки передач.

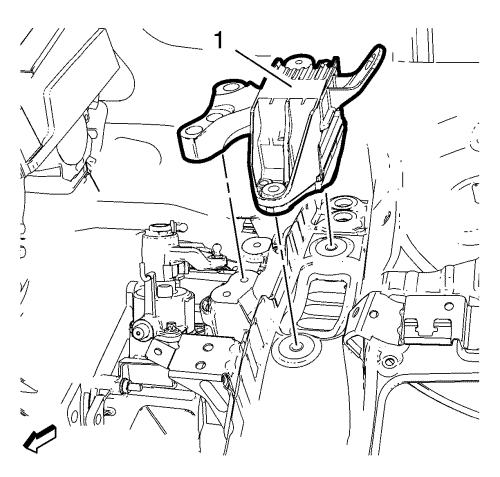

          2506256
11. Снять опору коробки передач (1).

Процедура установки
          2506256
1. Установить опору коробки передач (1).
Осторожно: См. Предупреждение о крепежных деталях .

          2506255
2. Ввернуть 2 болта (2) опоры коробки передач и затянуть с моментом 62 N·m (46 фунт-футов).
3. Накрутить гайку (1) опоры коробки передач и затянуть с моментом 62 N·m (46 фунт-фут).
Осторожно: См. Предостережение о фиксаторе с затягиванием до предела текучести

          2506252
4. Установить 3 НОВЫХ болта (1) опоры коробки передач и предварительно затянуть их с моментом 50 N·m (37 фунт-футов).
5. Затянуть 3 болта (1) опоры коробки передач дополнительно на 60 -75 градусов, используя угломер EN-45059 .
6. Поднять автомобиль.

          2371685
Примечание: Инструкции по монтажу SPX поставляются со специальным приспособлением. Кроме этого, инструкции можно скачать через интернет непосредственно с сайта SPX. См. www.spxtools-shop.com.
7. Опустить опорное приспособление CH-49290 (1) с опорной рамой CH-904  и домкратом.
8. Снять опорное приспособление CH-49290  с опорной рамы CH-904  .

          2371686
Примечание: Инструкции по монтажу SPX поставляются со специальным приспособлением. Кроме этого, инструкции можно скачать через интернет непосредственно с сайта SPX. См. www.spxtools-shop.com.
9. Разобрать опорное приспособление CH-49290  (1) согласно указаниям в инструкции по установке SPX.
10. Опустить автомобиль.
11. Установите полку аккумулятора. См. Поддон аккумулятора Замена : без системы пуска/останова .
